Сухоразъемы – общая информация

Сухоразъемные муфты применяются для герметичного (или с минимальной утечкой) соединения промышленных установок и гибких рукавов. Обе половины соединительной муфты имеют клапаны, которые при соединении открыты для обеспечения потока, а при разъединении — закрыты, что предотвращает утечку веществ из рукавов. В зависимости от конструкции соединителя, клапаны закрываются автоматически при отсоединении или же вручную — тогда разъем нельзя отсоединить, предварительно не закрыв клапаны.
Сухоразъемы соответствуют современным требованиям по безопасности, защите окружающей среды и надежности при транспортировке опасных, токсичных или дорогостоящих жидкостей.

Сухоразъемные соединения широко применяются в автомобильном, железнодорожном, морском, воздушном транспорте, а также в нефтехимической, химической и фармацевтической промышленности.

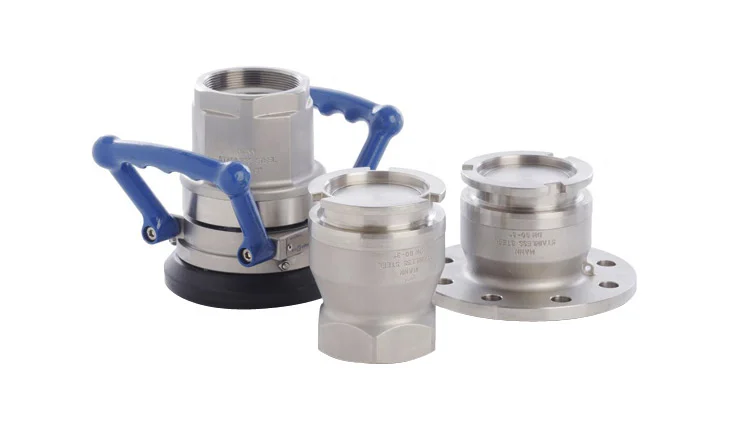

Соединение DDC, DGC и DAC

Соединения DDC, DGC и DAC являются самыми популярными среди всех сухоразъемных соединений. Разъемы DDC (Dry Disconnect Coupling) — это стандартная версия для всех отраслей промышленности. Совместимы с разъемами многих других производителей. «Мамка» (часть шланга) и входная часть (часть на баке) имеют поршневые клапаны. Подключение происходит при соединении «папки» с «мамкой» и вращении головки поворотного гнезда. Они бывают размерами от 1″ до 8″ (DN25 до DN200), с характерным внешним диаметром входной части («папки») — (56, 70, 105, 119, 164, 238 и 272 мм).
Разъемы DDC соответствуют требованиям ATEX, ADR, RID, TDT, директивы 97/23/EC — о давлении. Соединения DN50 ÷ DN100 соответствуют стандарту НАТО STANAG 3756.
Разъемы DDC изготавливаются из: алюминия, латуни, стали AISI 316, PEEK, PVDF, сплава Hastelloy, титана с соответствующим типом герметизации. Рабочее давление зависит от диаметра и материала, которое составляет от 6 до 25 бар. Соединения: внутренняя резьба BSP, фланцы PN, ASA, TTMA.

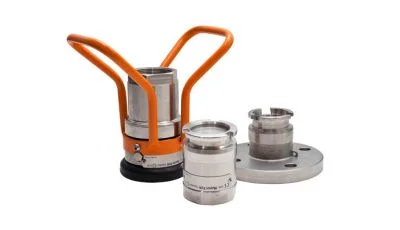

DGC (Dry Gas Coupling) — это соединители для транспортировки газа, в частности LPG, размерами от 1″ до 8″.

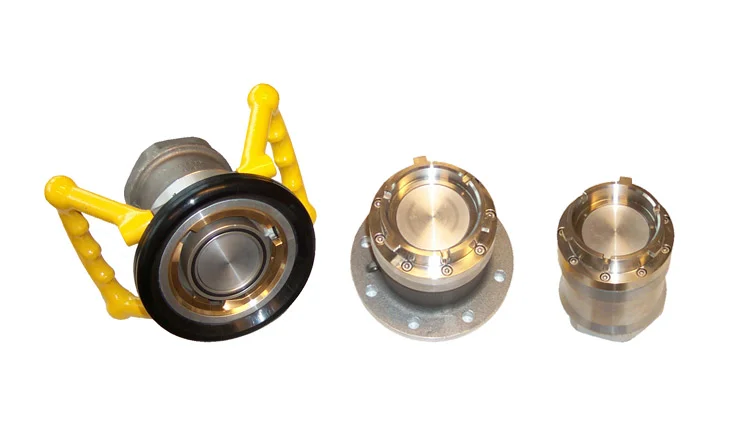

DAC (Dry Aviation Coupling) — это разъемы 2.1 / 2″ «(DN65) для авиационной транспортировки топлива, в соответствии со стандартами НАТО STANAG 3105 и ISO 45.

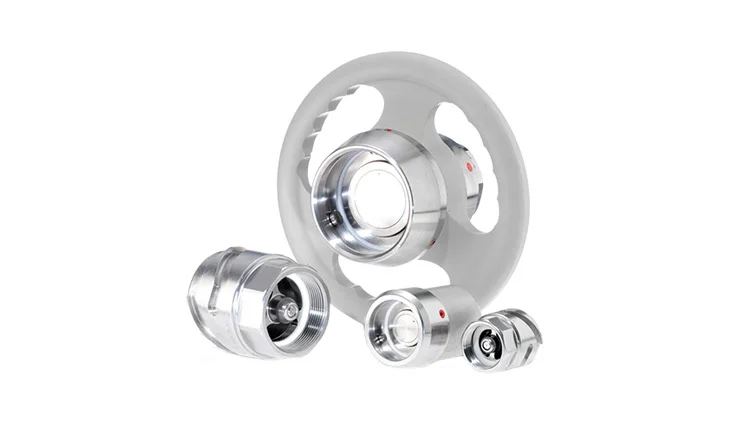

Соединение DRY-DIS TR

Соединители для сухого разъединения DRY DIS из серий TR широко применяются в химической, нефтехимической, пищевой и фармацевтической промышленности. Они отвечают самым высоким требованиям безопасности, защиты окружающей среды и надежности при транспортировке опасных, токсичных или дорогих жидкостей или газов. Соединения DRY DIS соответствуют требованиям ATEX, ADR, RID, TDT, также директиве по давлению 97/23/EC. Материал разъема — нержавеющая сталь AISI 316/316Ti или же латунь. Круглый держатель на «мамке» изготовлен из полипропилена. Размеры от 1″ (DN25) до 4″ (DN100). Обе части: входная «папка» (часть на баке) и «мамка» (часть на рукаве) имеют поршневые клапаны, которые закрываются при отключении. Подключение происходит посредством соединения «папки» с «мамкой» и вращения головки поворотного гнезда. Рабочее давление составляет до 25 бар. Соединение с внутренней резьбой BSP. Доступна версия с так называемой кодировкой разъема для предотвращения подключения «папки» к «мамке», предназначенной для другой среды.

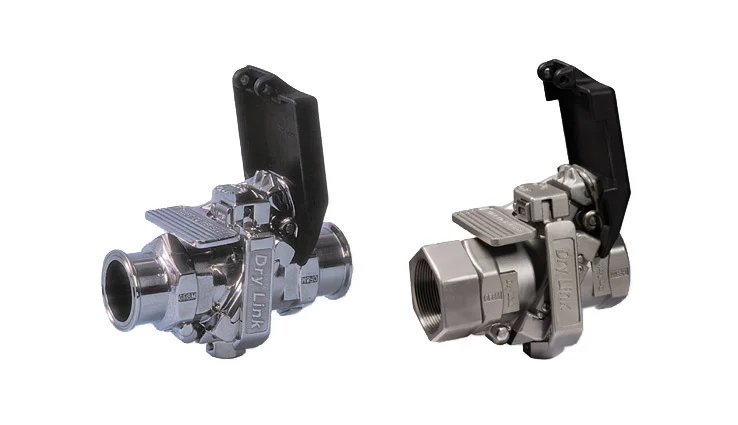

Соединения DRY LINK

Соединители DRY-LINK — это разъемы, которые отвечают самым высоким требованиям безопасности и функциональности. Без протечек — количество пролитых веществ не поддается измерению. Уникальная конструкция включает два клапана-бабочки (бабочки), как в «мамке», так и во входной части «папки», диски которые расположены параллельно текучему веществу не нарушая поток и не вызывая потерь давления. Идеально подходит для сильно вязких жидкостей. Задвинув «мамку» на входную часть, опустив замок и открыв клапан происходит подключение разъема. Замок защищает разъем от случайного отсоединения. Материал соединения — сталь AISI316 или специальный сплав «Stop Alloy 20» или же «Hastelloy C». Размеры составляют от 1″ до 3″. Рабочее давление от 8,3 бар до 14,3 бар — в зависимости от размера, вакуум до 711 мм рт.ст. Выпускается соединениями с резьбой BSP, фланцем, сварными соединениями, соединениями TRICLOVER и специально отполированная гигиеническая версия. Применяется в химической, нефтехимической, пищевой и фармацевтической промышленности.

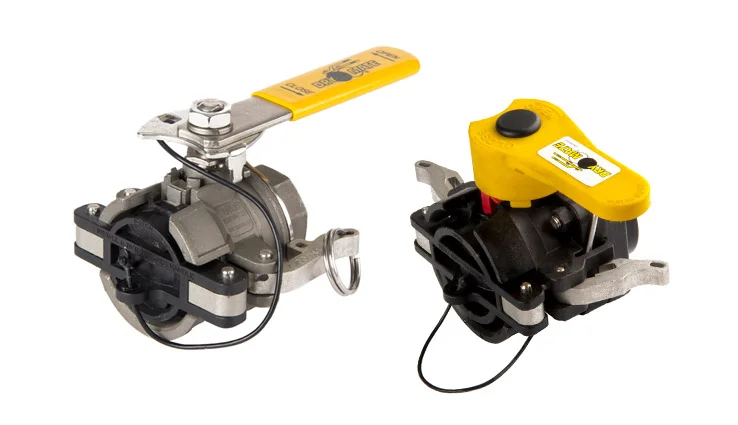

Соединения DRY-MATE

Соединители DRY-MATE — это простые в использовании соединители для сухого разъединения и для безопасного, практически герметичного соединения установок (трубопроводов). Конструкция основана на шаровых клапанах в обеих половинах соединительной муфты, что в свою очередь обеспечивает полностью спокойное прохождение. Подсоединение «мамки» к входной части с помощью крепления рычагов задвижки, аналогичных разъему CAMLOCK. Открытие клапанов автоматически опускает и закрепляет защелки — делая невозможным отсоединение половинок соединительной муфты. Клапаны невозможно открыть при отсоединенном соединении. Соединители DRY-MATE выпускаются в двух версиях: DRY-MATE SS — изготавливается из нержавеющей стали AISI316 — размерами DN25 и DN38, а также DRY-MATE PP — из полипропилена, армированного стекловолокном — размером DN38. Соединения с внутренней резьбой BSP и NPT. Рабочее давление составляет до 7 бар.

Соединители DRY-MATE применяются в химической, фармацевтической и сельскохозяйственной промышленности (для средств защиты растений). Они не предназначены для газов.
