Шланги для химических веществ
Шланги для химических веществ – общая информация
Химические вещества
Термин химические вещества в общем охватывает все элементы и химические соединения, существующие в природе или искусственно созданные человеком (химикаты). Химическим веществом называют однородное, чистое вещество с постоянным, определённым химическим составом, то есть элементы и химические соединения (без смесей). Смеси химических веществ могут быть однородными (растворы с определённой концентрацией) или неоднородными (например, масло и вода). Все гибкие шланги предназначены для химических веществ и их смесей (например, воды, воздуха, химикатов).
Химические шланги
Термин химические шланги, использованный в этом разделе, охватывает в первую очередь шланги для жидких химических веществ и их смесей, в особенности характеризующихся высокой реактивностью и опасностью — везде, где требуется исключительно высокая стойкость материала шланга к протекающим веществам. Это будут различные органические и неорганические соединения и их смеси (включая кислоты, основания, растворы солей, спирты, кетоны, углеводороды, растворители, краски и лаки), с различной концентрацией и концентрацией.
Применение химических шлангов включает:
- разгрузку и погрузку транспортных контейнеров (например, палетных контейнеров, автоконтейнеров и железнодорожных цистерн) химическими веществами;
- технологические процессы как в химической, так и в пищевой, фармацевтической, косметической, биотехнологической и других отраслях;
- наполнение и опорожнение упаковок;
- лаборатории.
Химические шланги используются как готовые, комплектные гибкие трубопроводы с наконечниками, предназначенные для строго определённого вещества, места установки и рабочих параметров, а также шланги в бухтах, устанавливаемые на соединениях и патрубках технологического оборудования.
- Шланги для нефтепродуктов — предназначены для нефтехимических продуктов: топлива, масел, углеводородов и их смесей, сырой нефти, жидкого асфальта. Изготавливаются из различных материалов: от ПВХ шлангов до широкого ассортимента резины на основе нитрильного каучука (NBR) и до витонов и полиакриловых смесей. Широкий спектр применения: от универсальных шлангов до шлангов для перекачки топлива и специализированных шлангов для добычи сырой нефти.
- Тефлоновые шланги — шланги из гладкой или гофрированной трубки из PTFE, с оплеткой из нержавеющей стали или полимерных волокон, часто с дополнительным гладким покрытием из силикона или другого эластомера. Благодаря уникальным свойствам PTFE, они полностью химически устойчивы ко всем веществам и относительно высокой температуре. Обеспечивают возможность изготовления наконечников, полностью покрытых тефлоном, устойчивых к химическим воздействиям. Широко применяются в химической, пищевой и фармацевтической промышленности.
- Композитные шланги — шланги, состоящие из нескольких слоев ткани и пленки из различных термопластичных материалов, намотанных между спирально свернутыми внешними и внутренними стальными проволоками. Подобранная композиция материалов ткани и пленки (полипропилен, полиамид, тефлон, ECTFE и др.) обеспечивает необходимую стойкость к топливам и химикатам. Эти шланги очень легкие и исключительно гибкие. Широко используются для перекачки химических веществ и топлива в автомобильном, железнодорожном транспорте и в портах.
- Универсальные шланги — изготовлены из ПВХ, полиуретана или резины. Предназначены для многофункционального применения: воздуха, воды, многие из этих шлангов могут быть использованы для так называемых лёгких химикатов, таких как разбавленные кислоты и щелочи, охладители, моющие средства, удобрения, средства защиты растений, сточные воды. Некоторые из них могут использоваться для топлива и масел. Некоторые шланги из раздела «Шланги для воды и воздуха» также могут применяться для лёгких химикатов.
- Шланги для отсоса и вентиляции — это лёгкие, часто более крупного диаметра, гибкие шланги для отсоса газов, пыли и опилок. Здесь также присутствует группа химически стойких шлангов, предназначенных для отсоса агрессивных паров и газов. Эти шланги обычно изготовлены из пленки или пропитанных тканей с использованием химически стойких материалов: полиэтилена, полипропилена, витона, гипалона, PTFE. Усилены стальной или металлической спиралью.
- Шланги TYGON® и VERSILON™ — это специфическая серия шлангов из улучшенного ПВХ, различных эластомеров и полимеров. Это экструзионные шланги малых диаметров, без усиления и с оплеткой, производимые из высококачественных материалов и с высокой чистотой, по уникальным формулам, предназначенные обычно для низких рабочих давлений. Применяются в лабораторной технике, для перистальтических насосов и дозирования продуктов, в том числе агрессивных химических веществ.
Шланги для высоких давлений и химических веществ следует искать в разделе Силовая гидравлика. Некоторые шланги низкого давления без усиления из полимерных материалов, устойчивых к химическим веществам, можно найти в разделе Промышленная пневматика.
| название | химическая формула | номер CAS | номер регистрации REACH | индексный номер | номер ЕС |
| этанол, этиловый спирт, спирт, … | C2H5OH | 64-17-5 | 01-2119457610-43-xxxx | 603-002-00-5 | 200-578-6 |
Одним из лучших источников информации о химическом веществе и его свойствах является так называемый паспорт безопасности.
Паспорт безопасности содержит точные данные о составе химического вещества, его классификацию, физические и химические свойства, идентификацию угроз, способы безопасного хранения, транспортировки и многое другое. Паспорт безопасности обязателен для всех опасных веществ и других, не подлежащих исключению. Опасные химические вещества классифицированы по типам угроз. Одно вещество может представлять несколько типов угроз. Типы угроз определяются соответствующими символами и обозначены пиктограммами согласно глобальной системе гармонизированной классификации (GHS).
| ОЗНАЧЕНИЯ ОПАСНЫХ ВЕЩЕСТВ ПО GHS | ||||||||
 |
 |
 |
 |
 |
 |
 |
 |
 |
| взрывчатые | легковоспламеняющиеся | окисляющие | токсичные | опасность для здоровья | газ под давлением | едкие | опасность для окружающей среды | токсичные, раздражающие |
| опасные вещества по Директиве о давлении (PED) 2014/68/EU | другие вещества по Директиве о давлении (PED) 2014/68/EU | |||||||
Директива о Давлении 2014/68/EU (PED – Pressure Equipment Directive) касается всех трубопроводов с рабочим давлением выше 0,5 бара. Она устанавливает правила классификации в зависимости от диаметра трубопровода, давления и вещества. В зависимости от классификации трубопроводы изготавливаются либо по Хорошей Инженерной Практике (SEP), без необходимости маркировки знаком CE, либо (категории I, II и выше), требующих маркировки CE. Изготовление трубопроводов, которые должны быть маркированы знаком CE, зависит от выполнения определённых требований со стороны производителя трубопровода (например, тестирования) и может потребовать участия внешней организации (уведомленной). Соблюдение требований Директивы о Давлении обязательно для гибких трубопроводов для химических веществ на территории Европейского Союза.
Для некоторых применений гибких трубопроводов, в том числе для химических веществ, могут существовать особые требования. В частности, транспортировка и перегрузка химикатов между промышленными предприятиями является важной областью применения гибких трубопроводов. Транспортировка и перегрузка химикатов регулируются международными нормативными актами (в автомобильном транспорте — ADR, в железнодорожном транспорте — RID). В отдельных странах также существуют отдельные регламенты, касающиеся надзора за автомобильными и железнодорожными цистернами, оборудованием для их заполнения и опорожнения, а также их оснащением, включая гибкие шланги. В Польше перегрузочные трубопроводы и оборудование для их наполнения и опорожнения подлежат регулированию соответствующего постановления, а контроль за ними осуществляет Транспортный Технический Надзор (TDT).
| явление | описание | результат — опасность | профилактика |
| ХИМИЧЕСКАЯ КОРРОЗИЯ | • материал шланга впитывает вещество и расширяется • материал шланга растворяется в веществе • материал шланга вступает в химическую реакцию с веществом • добавки вымываются |
ослабление шланга, утечки, возможное разрушение | выбор материала шланга, подходящего для вещества и времени контакта с веществом |
| ЭЛЕКТРОСТАТИЧЕСКИЕ ЗАРЯДЫ | из-за потока вещества на стенке шланга образуются электростатические заряды | электрический разряд («искра»), воспламенение или взрыв | шланг из антистатических или проводящих материалов — в зависимости от угрозы возникновения явления и его возможных последствий |
| ПРОНИКНОВЕНИЕ | вещество (чаще газ) медленно проникает через стенку шланга наружу или скапливается под внутренним слоем, образуя пузырьки | проникновение наружу опасного вещества (например, ядовитого или взрывчатого) или разрушение шланга из-за пузырьков | выбор материала шланга и его конструкции с низкой проницаемостью для вещества — в зависимости от угрозы возникновения явления и его возможных последствий; микроперфорация внешнего слоя для предотвращения образования пузырей |
- внутренний слой — материал, достаточно устойчивый к химической коррозии, например, EPDM, EPM, FKM, полиамид, полиэтилен UPE, фторполимеры (PTFE, PFA, MFA, FEP)
- усиление — текстильный корд или оплетка; стальная спираль (одна или несколько) для всасывающих и нагнетающих шлангов;
- внешний слой — материал, устойчивый к внешним воздействиям
Стандарт EN 12115 касается требований для шлангов и трубопроводов из резины и термопластичных материалов, предназначенных для жидких или газообразных химикатов. Стандарт выделяет два типа шлангов и трубопроводов, предназначенных для химикатов с рабочим давлением до 10 бар и температурой до +65ºC:
- Тип D: для подачи;
- Тип SD: всасывающие и подающие (вакуум согласно стандарту до 0,8 бар), а с точки зрения электрических свойств оба типа могут быть:
- M — электрически непрерывные (с медной проволокой);
- Ω — электрически проводящие (проводящий каучук; R ≤ 106 Ω);
- M/T — электрически непрерывные с сопротивлением через стенку шланга ≤ 109 Ω;
- Ω/T — электрически проводящие с сопротивлением через стенку шланга ≤ 109 Ω.
Стандарт устанавливает ряд требований для шлангов и комплектных трубопроводов, включая: внутренний и внешний диаметры, минимальный радиус изгиба, маркировку, тестирование и др. Коэффициент безопасности для химических шлангов по EN 12115 составляет минимум 4 (то есть для максимального рабочего давления 10 бар давление разрыва составляет минимум 40 бар). Давление для испытаний — 1,5 x рабочее давление. Материалы, предусмотренные в стандарте для внутреннего слоя, включают резины NBR, NR, IIR, EPDM, CSM, FKM (витон), термопластичные полимеры PE/UPE (полиэтилен) и фторполимеры (например, PTFE, PFA, FEP). Стандарт также (информационно) определяет химическую стойкость материалов к химикатам согласно классификации CAS.
Кроме шлангов по EN 12115, используется множество типов шлангов для химикатов, которые соответствуют только некоторым требованиям стандарта или предназначены для других применений.
Стандарт EN 16643 касается специфических требований для шлангов и трубопроводов для жидких или газообразных химикатов с вкладышем из фторполимера (например, PTFE), где отдельные слои шланга: внутренний слой, армирование (оплетка), внешний слой не являются жестко связанными (склеенными, вулканизированными) между собой. Такая конструкция характерна для большинства шлангов с PTFE.
Список продуктов:
Химические шланги для лёгких химикатов

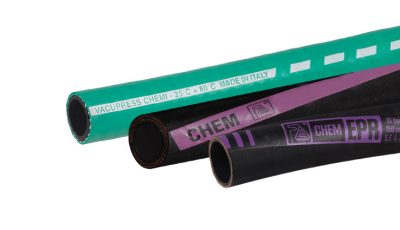

Химические шланги для среднеагрессивных химикатов

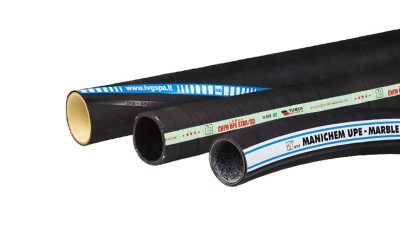

Химические шланги для агрессивных химикатов
Химические шланги, соответствующие высоким гигиеническим требованиям

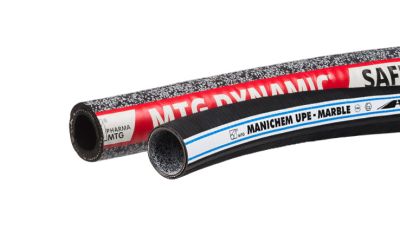

Химические шланги для зон, опасных для взрыва (ATEX)
Тефлоновые химические шланги
Нужна помощ при подборе товара или не нашли нужный товар?
FAQ — Шланги для химических веществ:
Химические шланги используются:
• при разгрузке и погрузке транспортных ёмкостей (например, палетных контейнеров, автотранспортных и железнодорожных цистерн) химическими веществами;
• в технологических процессах как в химической, так и в пищевой, фармацевтической, косметической, биотехнологической и других отраслях;
• для наполнения и опорожнения упаковок;
• в лабораториях.
Материалы, которые используются для внутреннего слоя химических шлангов, должны быть достаточно устойчивыми к химической коррозии, например: EPDM, EPM, FKM, полиамид, полиэтилен UPE, фторированные полимеры (PTFE, PFA, MFA, FEP).
Первоначальный выбор шланга для химикатов можно сделать, ориентируясь на его характеристики в каталожном описании, материал внутреннего слоя и его химическую стойкость в таблице химической стойкости Tubes International.
| СРЕДА (МЕДИИ) | EPDM | EPM | NR | NBR | CR | SBR | FPM | UPE | PTFE | PVC | PU | PA |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Серная кислота 10% | A | A | C | C | B | C | A | A | A | C | X | X |
| Серная кислота 10 + 75% | B | A | X | X | X | X | A | A | A | X | X | X |
| Серная кислота 96% | C | C | X | X | X | X | A/B | A | A | X | X | X |
| Дымящая серная кислота (олеум) | X | X | X | X | X | X | A | X | A | X | X | X |
| Соляная кислота ≤20% | A | A | B | B | B | B | A | A | A | A | X | X |
Указанные в таблице характеристики касаются стойкости при температуре +20°C.
- A – отличная стойкость, подходит для постоянной работы,
- B – хорошая стойкость, прерывистая работа,
- C – ограниченная стойкость, ограниченные применения,
- X – отсутствие стойкости,
- – – нет данных.
