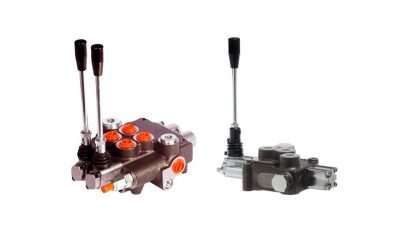

Моноблочные золотниковые распределители с ручным управлением или электромагнитными катушками с центрующими пружинами. Предназначены для гидравлических систем кранов, подъемников, строительных, сельскохозяйственных и других машин. Стандартно оснащены предохранительным клапаном типа C (установлен на 140 бар) и золотниками типа 1 (для цилиндров двойного действия).

Конструкция распределителя

Гидравлическая схема

• число путей: 4 (число подключенных трубопроводов в покое)
• число положений: 2 или 3 (число смежных квадратов)
• 0 (положение покоя)
• a, b (рабочие положения)
• P (нагнетательный канал)
• T (сливной канал)
• A, B (рабочие каналы)

Тип золотников

Тип управления

Предохранительный клапан

тип A	тип B	тип C	тип D
без клапана	40 ÷ 80 [бар]	63 ÷ 200 [бар]	160 ÷ 315 [бар]

Выбор многосекционного распределителя

 Для правильного выбора многосекционного распределителя необходимо определить:

• количество секций (1, 2, 3, …)
• размер резьбовых соединений
• тип золотника (для каждой секции)
• тип управления (для каждой секции)
• рабочее давление
• поток
• дополнительные требования (например, фиксатор)

 Доступные типы распределителей

Тип распределителя	Номинальный поток	Макс. рабочее давление (каналы A, B, P)	Макс. давление возврата (канал T)	Макс. число рабочих секций	Размер соединений	Управление
YFM35	45 л/мин	315 [бар]	25 [бар]	6	3/8” BSP	рычаги
YFM55	60 л/мин	315 [бар]	25 [бар]	6	1/2″ BSP	рычаги

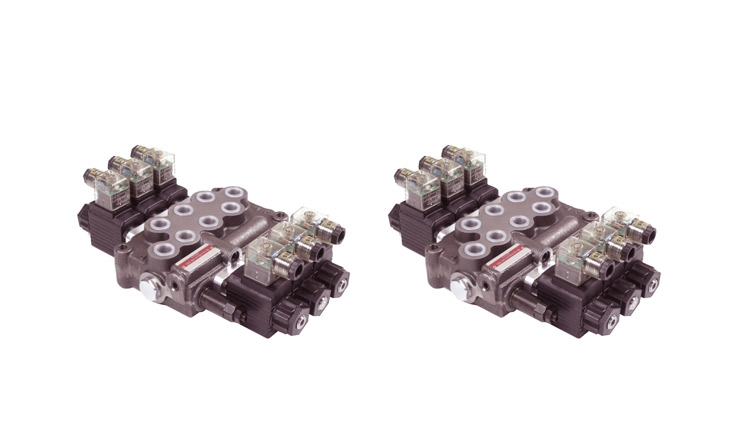

YE45	45 л/мин	250 [бар]	25 [бар]	6	3/8” BSP	12V DC



Функция передачи мощности

Power beyond – указанные распределители оснащены адаптером, который при установке внутри корпуса обеспечивает работу с функцией передачи мощности. Адаптер блокирует прямое соединение нагнетательного канала (P) со сливным каналом (T). Благодаря этому неиспользованное масло под давлением направляется в другое место гидравлической системы для питания дополнительных элементов.

нормальный режим работы	работа с функцией передачи мощности
