Железнодорожные соединения

Железнодорожные соединения – общая информация

Перевалка жидких, газообразных и сыпучих продуктов в железнодорожном транспорте осуществляется из вагонов (цистерн) через гибкие шланги или наливные рычажные устройства, находящиеся в оснащении перевалочного терминала (устройства для наполнения и опорожнения). Цистерны оснащены клапанами и простыми резьбовыми или фланцевыми соединениями, что часто требует установки соответствующих адаптеров (например, вставок для сухоразъёмных соединений) для проведения выгрузки в соответствии с современными стандартами безопасности и охраны окружающей среды.

Выгрузка и загрузка жидких продуктов может производиться методом верхней или нижней загрузки. Для нижней выгрузки цистерны оснащены донным клапаном, а также боковыми клапанами, расположенными в нижней части по бокам цистерны. Клапаны заканчиваются патрубками с наружной резьбой (как правило, M130x6, M130x9, M140x10, 5.1/2” (DIN) или другим железнодорожным стандартом) или фланцевыми патрубками. В случае верхней выгрузки фланцевые продуктовые патрубки расположены в верхней части цистерны под люком. К продуктовым патрубкам подсоединяется напрямую или через сухоразъёмное соединение продуктовый шланг, например, DN100 или DN80, через который перекачиваемая субстанция (жидкая фаза) будет перемещаться. Так называемая герметизация перевалки, то есть передача паров из заполняемого резервуара в опорожняемый (паровой маятник), осуществляется с помощью второго шланга – паропроводного шланга и соответствующего соединения на цистерне (газовая фаза). Перевалка жидких веществ производится гравитационно, с помощью насосов или вытеснением жидкого вещества из резервуара газом, например, азотом.

Для перевозки сыпучих материалов по железной дороге предназначены специальные вагоны-цистерны. Загрузка обычно осуществляется сверху через загрузочные отверстия. В случае, если выгрузка производится через гибкие шланги, цистерны оснащены трубными патрубками с рычажными соединениями типа PERROT или аналогичными. Выгрузка осуществляется с помощью сжатого воздуха, вытесняющего продукт (цемент, зола, известь) из резервуара.

КАТАЛОГ
Скачать

ТОРГОВАЯ СЕТЬ
Смотреть

ЗАПРОС
Отправить

Список продуктов:

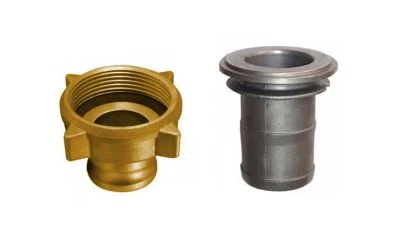

Перевалочные железнодорожные соединения из алюминия и латуни

Перевалочные железнодорожные соединения из алюминия и латуни

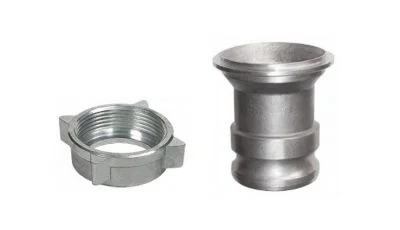

Перевалочные железнодорожные соединения из нержавеющей стали

Перевалочные железнодорожные соединения из нержавеющей стали
