Гидравлические цилиндры
Гидравлические цилиндры — общая информация
Цилиндры одностороннего действия (поршневые или плунжерные) и двухстороннего действия (поршневые), применяемые в гидравлических системах подъемников, лифтов, строительных машин, сельскохозяйственного оборудования и других. Цилиндры одностороннего действия оснащаются воздушным клапаном (поршневые цилиндры) или не оснащаются таковым (плунжерные цилиндры). Полный цилиндр включает крепежные элементы. Наиболее часто используемые крепежи – ушки с масленками:
- ушко с шарикоподшипником (стандарт),
- ушко с скользящей втулкой (опция),
- ушко приваривается к цилиндру и поршню.
Для штока с резьбой также возможно установить ушко с прижимным болтом.
| 1. ушки (углеродистая сталь) | a) комплект уплотнений поршня (NBR + TPE + POM) |
| 2. штуцера (углеродистая сталь) | b) о-образное кольцо NBR (статическое уплотнение) |
| 3. дно (углеродистая сталь) | c) сальник из полиуретана |
| 4. цилиндр (углеродистая сталь) | d) сальник манжеты (NBR + ткань) |
| 5. поршень (углеродистая сталь) | e) сальник из полиуретана (статическое уплотнение) |
| 6. шток (сплавная сталь с покрытием NiCr) | |
| 7. манжета (чугун) | |
| 8. шариковые подшипники с шарнирным соединением (подшипниковая сталь) |
| Тип | Тип действия | Конструкция | Крепление 1 (со стороны цилиндра) | Крепление 2 (со стороны штока / плунжера) |
| SE | одностороннего действия | плунжерное | монтажное отверстие | монтажное отверстие |

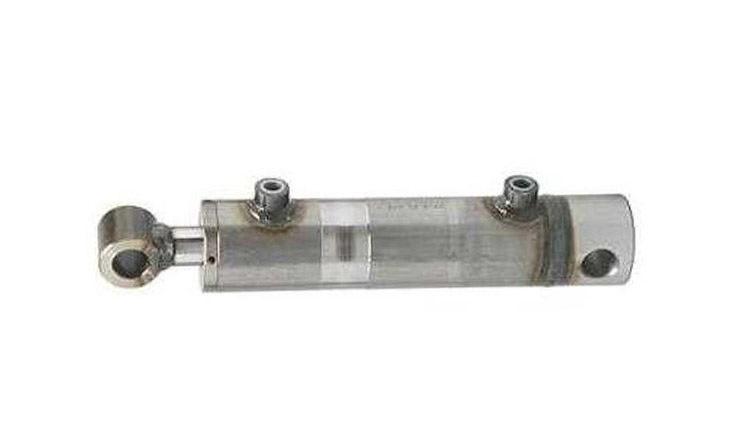

| DE | двухстороннего действия | поршневое | монтажное отверстие | монтажное отверстие |
Плунжерные цилиндры имеют большие габариты, чем поршневые. Во время работы весь плунжер погружен в масло, что делает цилиндр более устойчивым к коррозии.
Поршневые цилиндры меньше по размерам, чем плунжерные. Они дополнительно оснащены воздушным клапаном, который позволяет двигаться поршню/штоку во время работы цилиндра.
Выбор цилиндра
Для правильного выбора цилиндра необходимо определить:
- тип цилиндра (одностороннего или двухстороннего действия)
- максимальное рабочее давление
- размер цилиндра (поршень / шток)
- ход цилиндра
- крепление цилиндра (например, ушки с шарикоподшипниками)
Список продуктов:

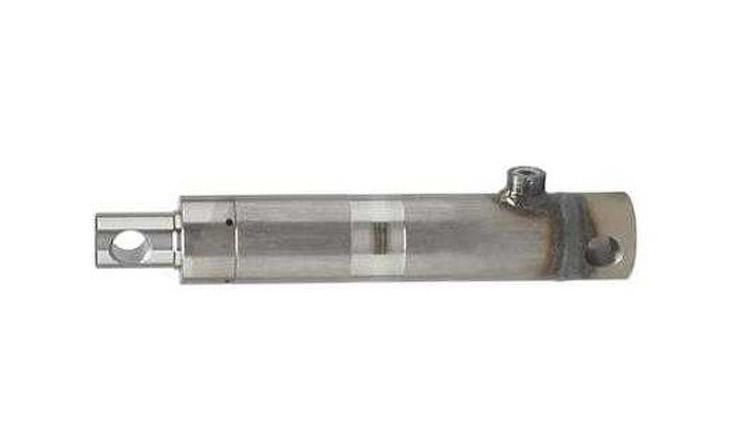

Гидравлические цилиндры типа SE, плунжерные, одностороннего действия.
