Соединения аварийного разъединения

Соединения аварийного разъединения – общая информация

Соединение аварийного разъединения (разрывное соединение) защищает от последствий случайного, чрезмерного напряжения гибкого перегрузочного шланга, подключенного к системе, когда разгружаемая цистерна отъезжает, а шланг остаётся подключённым. Это может привести к разрыву шланга и утечке перевозимого вещества. В такой ситуации установленное в перегрузочном шланге соединение аварийного разъединения разъединяется, а клапаны в обеих половинах соединения закрываются, предотвращая утечку перевозимого продукта.

Принцип работы соединения со срывными болтами заключается в том, что прежде чем напряжение шланга достигнет уровня, способного его разорвать или вырвать из него наконечники, срывные болты, соединяющие половинки соединения, разрываются, и соединение разъединяется. Одновременно закрываются пружинные клапаны в обеих половинах соединения, предотвращая утечку транспортируемого вещества наружу. Соединение оснащено тремя срывными болтами. После аварийной ситуации и разъединения соединение может быть вновь собрано с использованием новых срывных болтов и, после соответствующей проверки, снова использоваться.

Соединение с тросом может быть установлено непосредственно на системе (трос прикреплён к подвижной точке крепления, связанной с цистерной) или (чаще) подключено к системе с помощью короткого дополнительного отрезка шланга (трос прикреплён к стационарной точке крепления рядом с системой). Трос короче гибкого шланга на соответствующем участке. Когда подключённый к цистерне шланг начинает двигаться, натягивается трос безопасности, соединяющий соединение с точкой крепления, активируя механизм разъединения соединения. Соединение разъединяется. Одновременно закрываются пружинные клапаны в обеих половинах соединения, предотвращая утечку транспортируемого вещества наружу. Соединение оснащено тремя защёлками, соединяющими половинки соединения, которые высвобождаются при натяжении троса безопасности с определённой силой. Максимальное боковое отклонение силы натяжения троса от оси соединения составляет 90°. После аварийной ситуации и разъединения соединение может быть вновь собрано и после соответствующей проверки использовано повторно.

КАТАЛОГ
Скачать

ТОРГОВАЯ СЕТЬ
Смотреть

ЗАПРОС
Отправить

Список продуктов:

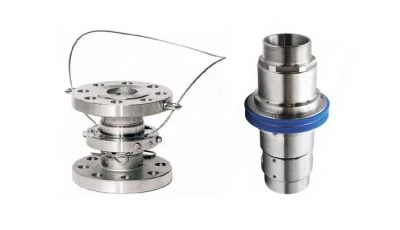

Промышленные или морские соединения аварийного разъединения SBC

Промышленные или морские соединения аварийного разъединения SBC

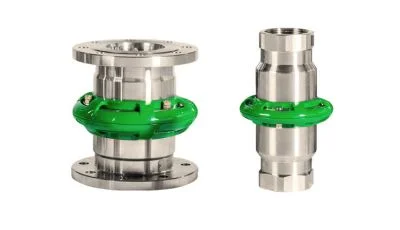

Соединения аварийного разъединения CBC для СПГ и других криогенных газов

Соединения аварийного разъединения CBC для СПГ и других криогенных газов

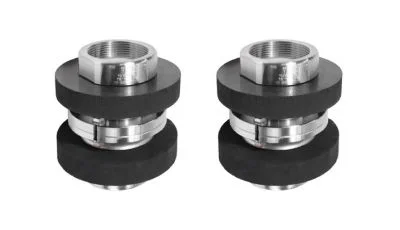

Универсальные соединения аварийного разъединения

Универсальные соединения аварийного разъединения

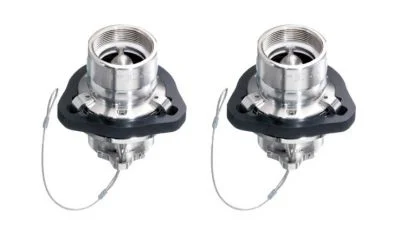

Соединения аварийного разъединения с тросом безопасности

Соединения аварийного разъединения с тросом безопасности

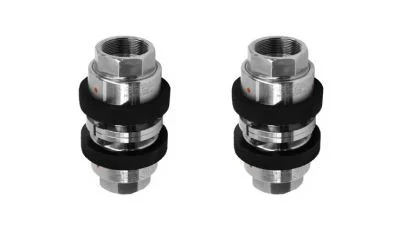

Соединения аварийного разъединения с большим потоком

Соединения аварийного разъединения с большим потоком

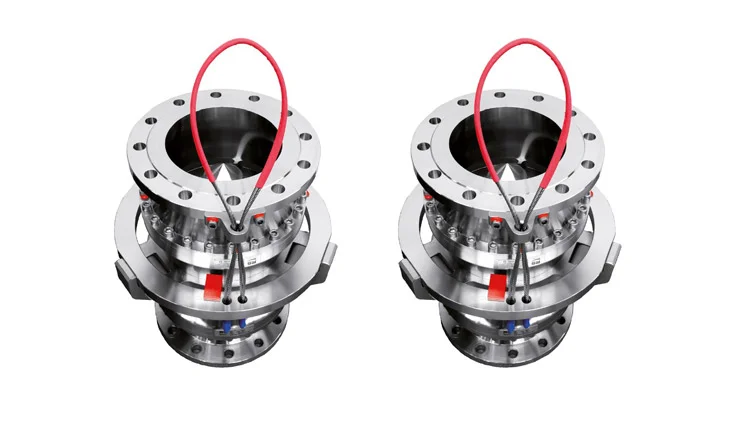

Соединения аварийного разъединения с клапанами-заслонками

Соединения аварийного разъединения с клапанами-заслонками
