Манометры для сверхвысокого давления (UHP) – общая информация

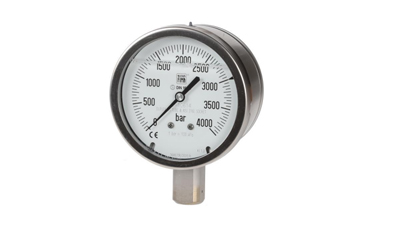

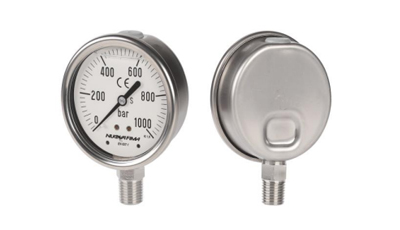

Манометры, предназначенные для работы при очень высоких давлениях от 1000 бар до 4000 бар и более. Используются в химических, нефтехимических и холодильных установках, двигателях, насосах, водоструйных очистителях, прессах, компрессорах, турбинах, дизельных двигателях, а также в машинах и оборудовании с пульсирующими давлениями или механическими вибрациями. Изготавливаются из нержавеющей стали, устойчивы к тяжелым условиям внешней среды и рабочей среды. Соответствуют стандартам EN 837-1 или DIN 16001. Оснащены предохранительными клапанами (S1), выполнены в безопасном исполнении (S2) или с передней перегородкой (S3). Диаметры 63, 100 и 150 мм. Класс точности 1,0 или 1,6. Манометры до 1600 бар соответствуют стандарту EN 837-1. Манометры на давления выше 1600 бар могут быть выполнены по стандарту производителя или в соответствии с требованиями DIN 16001. Все манометры соответствуют высоким требованиям качества и безопасности, базирующимся на стандартах EN 837 или DIN 16001. Подбор манометра следует производить на основании каталожных данных (предварительный подбор), учитывая рекомендации по выбору, представленные в стандарте EN 837-2. Окончательный выбор должен быть подтвержден специалистом Tubes International. Помимо базовых типов UHP манометров (MGS 18, MGS 22 и линейка манометров CEJN), по запросу предлагается расширенный ассортимент манометров UHP и аксессуаров к ним. Свяжитесь с Tubes International для получения более подробной информации.

Безопасность манометров для сверхвысокого давления

Безопасность ультравысоконапорных манометров обеспечивается благодаря их соответствующей конструкции и выбору необходимой степени защиты в зависимости от области применения (жидкость или газ), диапазона давления и номинального размера (диаметра) манометра. Критерии выбора степени защиты (класса безопасности) указаны в стандартах EN 837-2 и DIN 16001. В общем случае (для всех манометров, включая низконапорные) существуют следующие классы безопасности:

0 – манометр без предохранительного клапана; S1 – манометр с предохранительным клапаном; S2 – манометр в безопасном исполнении, без фронтальной перегородки; S3 – манометр в безопасном исполнении с фронтальной перегородкой («solid front»);

Безопасный манометр должен защищать оператора от взрыва и осколков с передней стороны прибора, вызванных разгерметизацией элемента высокого давления (разрывом трубки Бурдона). Манометры в безопасном исполнении обязаны проходить испытание на высвобождение энергии, симулирующее разрыв измерительного элемента, при котором никакие части, осколки или жидкости не должны вылетать из манометра. Стекло визирного окна должно быть выполнено из ламинированного стекла или небьющегося материала. Сзади манометра располагается задний защитный элемент, который может быть в виде пробки или всей задней стенки корпуса, отлетающей в случае взрыва для сброса давления из корпуса. Для манометров класса S2, если испытание на высвобождение энергии пройдено, достаточно предохранительного клапана, как в S1. В манометрах класса S3 дополнительную защиту обеспечивает фронтальная перегородка, встроенная в корпус и предотвращающая вылет деталей манометра вперед.

Конструкция манометра в безопасном исполнении с фронтальной перегородкой (S3) показана на схеме рядом.
(1 – трубка Бурдона, 2 – механизм, 3 – соединение, 4 – стрелка, 5 – шкала, 7 – задний защитный элемент, 8 – визирное стекло из ламинированного стекла).
