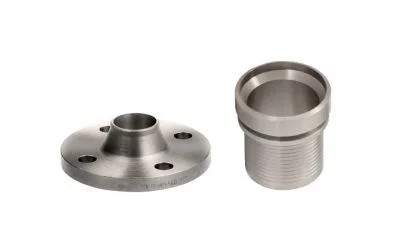

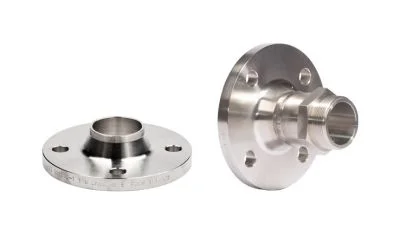

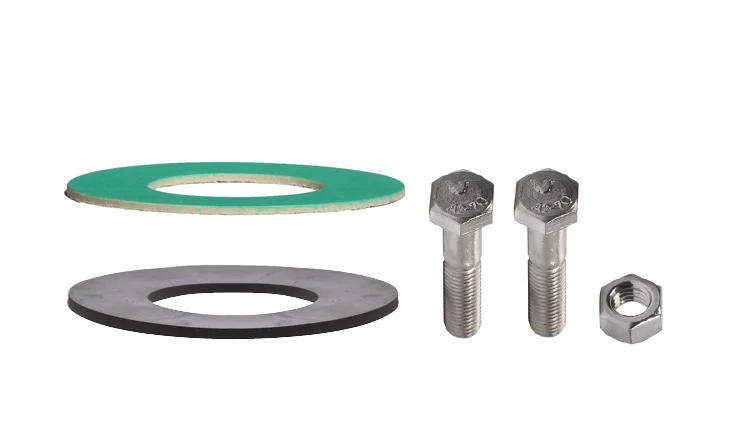

Фланцевые соединения являются одними из наиболее широко используемых в промышленности, прежде всего для соединения трубопроводных участков, но также для соединений с гибкими шлангами. Фланцевые соединения чаще всего привариваются к трубам трубопровода, имеют, как правило, круглую форму, выполнены из черной углеродистой стали (без покрытия), оцинкованной или нержавеющей стали. Фланцевое соединение герметизируется прокладкой и затягивается болтами, расположенными по периметру фланца. Фланцы имеют выступ, то есть уплотнительную поверхность, адаптированную к типу применяемого уплотнения. Наиболее часто используется плоская прокладка.

Фланцы, используемые в промышленности, изготавливаются в соответствии с нормами, определяющими их типы, размеры, типы уплотнительных поверхностей, применяемые марки стали и допустимые давления при определенной температуре.

• Фланцы по европейским нормам, называемые фланцами PN, изготавливаются в соответствии с нормой EN 1092-1. Символ PN и следующая за ним цифра, например PN16, означает номинальный класс давления фланца (типоряд), например PN16 означает давление 16 бар (при температуре +20°C). В сочетании с гибкими шлангами используются фланцы PN10, PN16 (наиболее часто), PN25 и PN40.
• Фланцы по американским стандартам, называемые фланцами ASA, изготавливаются по стандарту ASME (ANSI) B16.5. Они имеют другие размеры и не взаимозаменяемы с фланцами PN. Наиболее часто используемые классы американских фланцев: ASA150 (эквивалентно PN20) и ASA300 (эквивалентно PN50).

Для подбора соединения частей установки важны присоединительные размеры фланца для данного номинального диаметра DN (диаметр выступа фланца, внешний диаметр фланца, делительный диаметр отверстий под болты, количество болтов и диаметр отверстий под болты). Основные размеры типовых фланцев приведены в приложении технической информации «Присоединительные размеры фланцев PN и ASA».

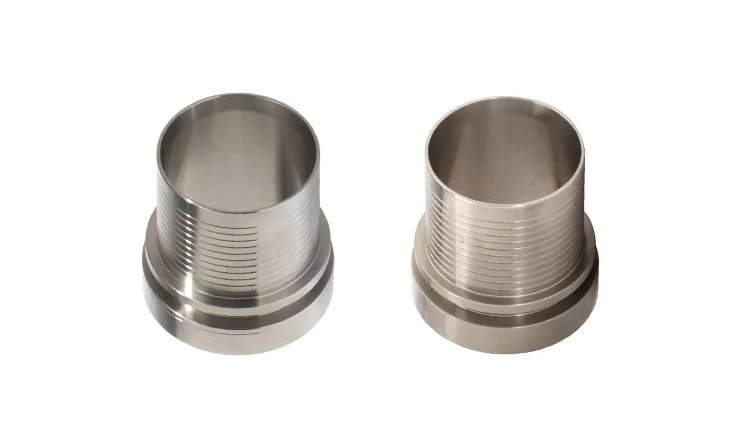

Фланцы используются как соединения, привариваемые к стационарным частям установки, а также как фланцевые концы для гибких шлангов (фланец приваривается к штуцеру – хвостовик шланга). Фланцевые концы могут иметь фиксированный или поворотный фланец (с отдельным от выступа фланцем с отверстиями под болты). В общем случае, если на одном конце шланга используется фиксированный фланец, на другом конце следует использовать поворотный фланец, чтобы избежать скручивания шланга.

Tubes International поставляет на заказ нестандартные фланцевые концы по спецификации заказчика, изготовленные из различных материалов.

Фланцевые концы для стальных и композитных шлангов ищите в группах, посвященных этим шлангам; гигиенические фланцевые концы (Triclover) – в группе: гигиенические нержавеющие соединения. Фланцевые концы высокого давления (фланцы SAE, фланцы для гидравлических насосов) можно найти в разделе Силовая гидравлика.
