Стальные компенсаторы
Стальные компенсаторы – общая информация
Стальные компенсаторы состоят из одного или нескольких многослойных гофрированных баллонов из нержавеющей стали и соединений: фланцевых, сварных и других. Баллон выполнен с гофрами из прилегающих друг к другу слоев тонких листов нержавеющей стали толщиной каждого слоя (листа), например, около 0,2–0,5 мм. Такая многослойная конструкция баллона компенсатора обеспечивает очень высокую гибкость по сравнению с однослойной конструкцией при одинаковой общей толщине и высоте гофров – как это бывает в случае с гофрированными стальными шлангами. Поэтому гофрированный стальной шланг не может заменить компенсатор – он не способен передавать упруго сопоставимые деформации.
Стальные компенсаторы могут быть предложены в варианте с внутренней стальной втулкой, направляющей потоки. Виды стали, используемые для изготовления баллонов и внутренних втулок: 1.4541 (AISI 321), 1.4571 (AISI 316Ti) и другие. Фланцы и соединения выполнены из углеродистой стали, нержавеющих сталей, кислотостойких материалов и других. Диапазон рабочих температур: от -270°C до +600°C. Рабочее давление: от полного вакуума до нескольких десятков бар. Диаметры: от DN40 до DN6000 мм.
Компенсаторы SaniComp являются значительно более эффективным решением для компенсации перемещений, чем некоторые применяемые в отдельных случаях трубопроводы в форме буквы U. Они были разработаны, прежде всего, для санитарных установок, где важную роль играет высокая гигиеничность. Обладают сертификатом EHEDG – Европейская группа гигиенического инжиниринга (компенсаторы SaniComp могут применяться в установках по всей Европе). Рабочая температура до +200°C (стандартное значение +80°C).
Компенсаторы камерного типа способствуют протоку среды с высокой вязкостью, повышая её температуру. Такое решение позволяет избежать засоров в компенсаторе среды с высокой вязкостью, например, асфальта или смолы. Камерный компенсатор состоит из двух баллонов (внутренний с меньшим диаметром и внешний с большим), между которыми образуется закрытое пространство, обеспечивающее циркуляцию нагревающего вещества.
Тип компенсатора:

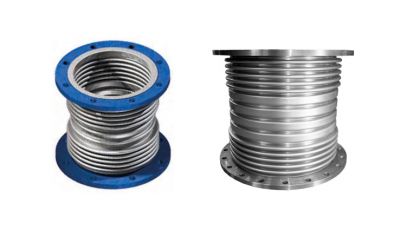

Компенсатор стальной осевой

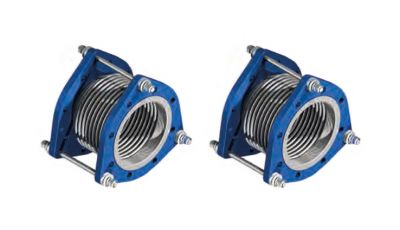

Компенсатор стальной поперечный

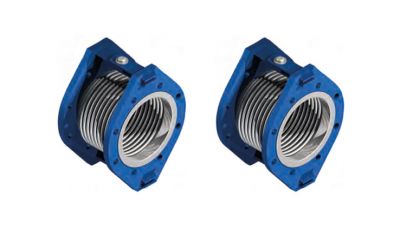

Компенсатор стальной угловой
Типы компенсаторов:

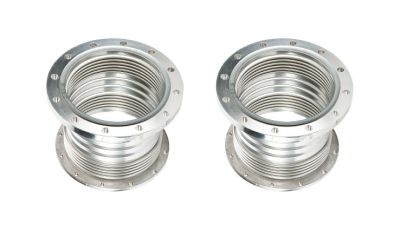

Компенсатор стальной фланцевый постоянный

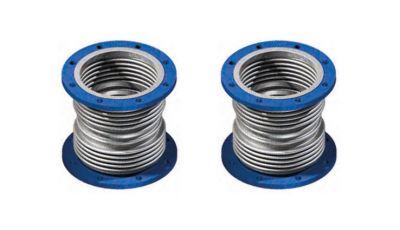

Компенсатор стальной фланцевый вращающийся

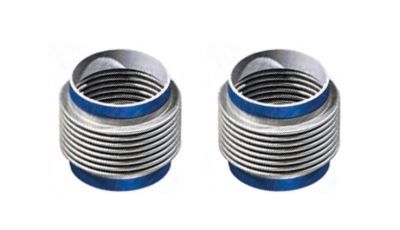

Компенсатор стальной для сварки

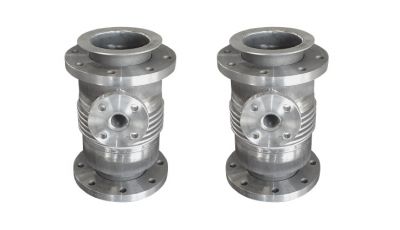

Компенсатор камерный
Нужна помощ при подборе товара или не нашли нужный товар?
FAQ — Стальные компенсаторы
Стальные компенсаторы, благодаря широким конструкционным возможностям и использованию различных материалов, могут работать при рабочих параметрах, достигающих очень высоких значений.
При использовании специальных многослойных конструкций сильфонов компенсаторов возможно достижение рабочего давления, превышающего 100 бар, в зависимости от диаметра компенсатора.
То же самое касается рабочей температуры, которая при использовании таких материалов, как, например, сплавы Inconel, может достигать значений, приближающихся к +1000°C.
Стальные компенсаторы в зависимости от своей конструкции могут передавать перемещения установки в нескольких направлениях:
| Осеевые | Поперечные | Угловые |
 |
 |
 |
| Направлены вдоль оси компенсатора: сжимающие или растягивающие | Направлены перпендикулярно оси вдоль компенсатора | Перемещающие компенсатор углово от его продольной оси |
Конечно, в реальных условиях работы установки реальные направления перемещений, которым подвергается компенсатор, могут быть комбинацией вышеупомянутых основных направлений.
Стальные компенсаторы изготавливаются из различных сталей в зависимости от условий их эксплуатации (давление, температура) и типа среды, протекающей через них.
Рабочие элементы компенсатора, то есть сильфоны, чаще всего изготавливаются из стандартных нержавеющих и кислотостойких сталей, таких как: 1.4541 (AISI 321), 1.4404 (AISI 316L), 1.4571 (AISI 316Ti) или 1.4301 (AISI 304). Остальные элементы компенсаторов, такие как патрубки, фланцы, ограничители и другие аксессуары, могут быть выполнены как из тех же сталей, так и из различных углеродистых сталей, в зависимости от требований конкретной установки.
Элементы компенсаторов, выполненные из углеродистой стали, могут дополнительно подвергаться цинкованию или покрываться антикоррозийными красками.
Для компенсаторов, работающих при высоких температурах (например, выше +500°C), используются сплавы с повышенной термостойкостью, такие как 1.4828 (AISI 309), 2.4816 (INCONEL 600) или 2.4856 (INCONEL 625).
Кроме того, компенсаторы или отдельные их элементы, подвергающиеся механическому воздействию среды, например, истиранию, часто изготавливаются из сплавов типа Hardox, обладающих повышенной износостойкостью.
Сильфоны стальных компенсаторов могут изготавливаться как многослойными (чаще всего), так и однослойными (реже).
Количество слоев в стальном сильфоне зависит от параметров компенсатора, таких как расчетное давление и температура, а также величина проектных перемещений.
Многослойные сильфоны могут иметь от 2 до 10 слоев. Толщина одного слоя сильфона может варьироваться от 0,2 мм до нескольких миллиметров.
