Cоединения паровых шлангов — общая информация

Из-за угроз, связанных с горячим паром под давлением, правильный выбор и корректная установка концевиков для резинового шланга имеет критическое значение для безопасности эксплуатации. Необходимо придерживаться следующих основных принципов:

• Использовать только концевики и хомуты, разработанные и предназначенные для пара, с учетом указанных рабочих параметров (давление и температура);
• Для монтажа концевиков для резиновых шлангов для пара не следует использовать зажимные муфты, которые пресуют на обжимных прессах. Следует использовать только хомуты с резьбовым соединением, предназначенные для пара;
• Точно подбирать концевики и соответствующие хомуты. В частности, очень точно подбирать хомуты под фактический внешний диаметр шланга;
• Устанавливать концевики и хомуты в соответствии с инструкцией IT40;
• Проводить регулярные проверки состояния концевиков и хомутов, затяжки болтов, состояния шланга под хомутом и в области концевика.

Концевики и хомуты для пара выполняются из стали или оцинкованного чугуна, нержавеющей стали или латуни. Концевики имеют ребристый патрубок (хвост) для шланга с замком (фланцем), который блокирует концевик с хомутом. Хомуты соединяются болтами, что позволяет позже подтянуть болты, когда резина шланга деформируется после первого периода эксплуатации.

Использование концевиков с зажимами для резиновых шлангов для пара возможно только в исключительных случаях, когда данный тип шланга и соединения прошли многочасовые валидационные испытания с паром, подтверждающие безопасность такого решения и определяющие специфические условия его применения. Tubes International рекомендует использовать для резиновых шлангов для пара:

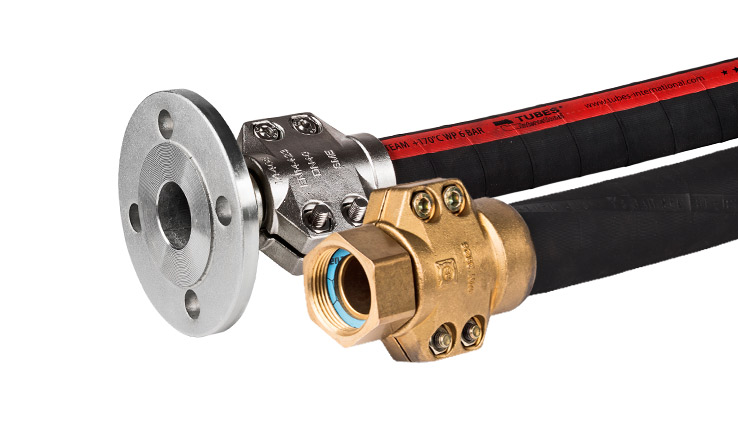

• концевики согласно стандарту EN 14423 (с хомутами с резьбовым соединением);
• концевики системы BOSS™ (с хомутами с резьбовым соединением);
