Гидравлические насосы – общая информация
Шестеренные насосы с наружным зацеплением, предназначенные для использования в гидравлических системах машин и оборудования. Они преобразуют механическую энергию, поданную извне, в гидравлическую энергию потока рабочей жидкости. В зависимости от модели, они достигают производительности от 0,7 до 55 [см3/об] при максимальном рабочем давлении до 250 [бар].

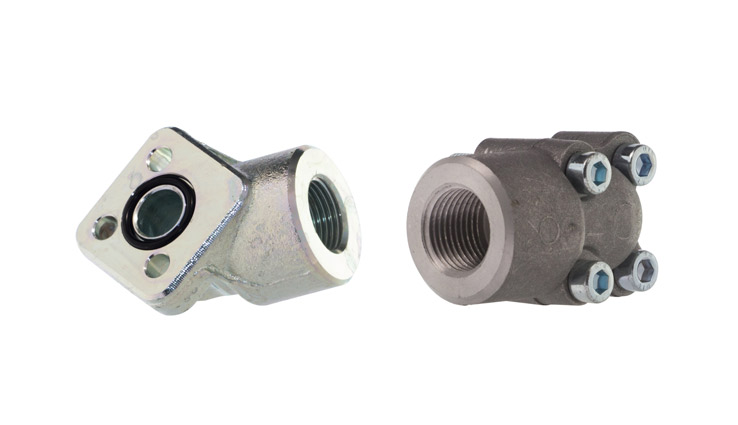

Мы также предлагаем компактные фланцевые соединения с квадратными фланцами диаметром 30, 35, 40, 51, 55 мм с резьбовыми соединениями BSP и метрическими резьбами. Используются для подключения насосов. Стандартно комплектуются набором винтов, шайб и уплотнительных колец. Изготавливаются из оцинкованной стали или алюминия. В зависимости от модели, максимальное рабочее давление составляет до 315 бар.
- ведущее зубчатое колесо
- приводной вал
- ведомое зубчатое колесо
- корпус
- крепежная плита
- задняя крышка
- уплотнения подшипниковых колец
- уплотнительные кольца
- подшипниковые кольца
- уплотнения покоя
- винты
Доступные типы насосов
| Группа | Геометрическая производительность [см3/об] | Конструкция |
| 1 | 0,7 ÷ 8 | крепежная плита, корпус и задняя крышка выполнены из алюминия |
| 2 | 4 ÷ 30 | крепежная плита, корпус и задняя крышка выполнены из алюминия |
| 3 | 22 ÷ 55 | чугунная крепежная плита и задняя крышка, корпус выполнен из алюминия |
Варианты исполнения
| Группа | Тип | Приводной вал | Крепежная плита | Соединения |
| 1 | 01 | конус 1:8 | прямоугольная плита Ø25,4 мм | резьбовые соединения BSP |
| 03 | конус 1:8 | прямоугольная плита Ø25,4 мм | фланцевые соединения | |
| 2 | 01 | конус 1:8 | прямоугольная плита Ø36,5 мм | резьбовые соединения BSP |
| 02 | конус 1:8 | прямоугольная плита Ø36,5 мм | фланцевые соединения | |
| 04 | конус 1:5 | прямоугольная плита Ø80 мм | фланцевые соединения | |
| 3 | 01 | конус 1:8 | прямоугольная плита Ø50,8 мм | резьбовые соединения BSP |
| 02 | конус 1:8 | прямоугольная плита Ø50,8 мм | фланцевые соединения |
Список продуктов:

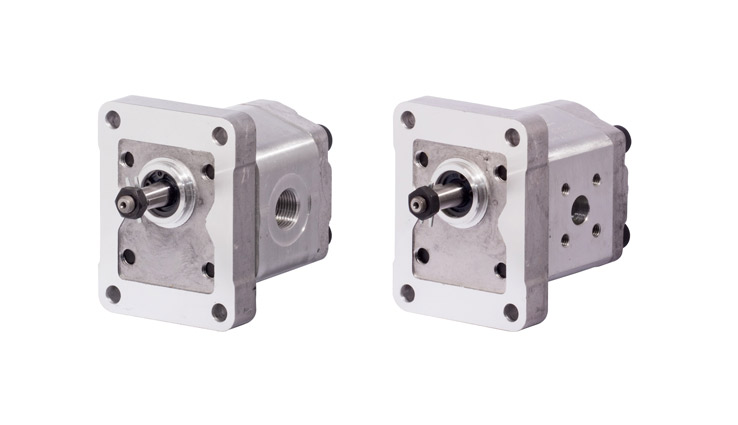

Шестеренные насосы BTD1, алюминиевые насосы группы 1 с прямоугольной плитой

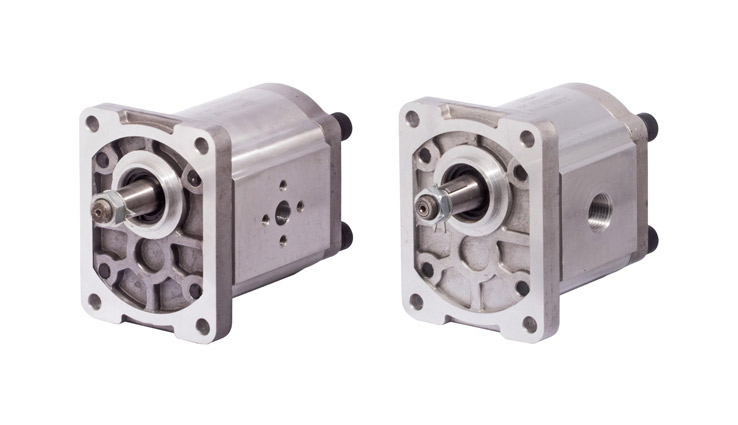

Шестеренные насосы BTD2, алюминиевые насосы группы 2 с прямоугольной плитой
Шестеренные насосы BTD3, алюминиевые насосы группы 3 с прямоугольной плитой
