Термопластиковые шланги
Термопластичные шланги – общая информация
Термопластичными шлангами называют шланги для средних и высоких давлений, основными материалами которых являются термопластичные полимеры (чаще всего полиэстер, полиамид, полиуретан), а армирование выполняется с использованием одного или нескольких слоев оплетки. Армирующая оплетка изготавливается из мягких текстильных волокон (стандартно полиэстер, для высоконапорных шлангов – арамидные волокна, например, кевлар) или из высокопрочной стальной проволоки.
- очень малый вес (до 60% легче по сравнению с резиновыми шлангами),
- компактная конструкция (малый внешний диаметр по отношению к внутреннему),
- малый радиус изгиба,
- хорошая химическая стойкость внутреннего слоя к гидравлическим жидкостям и химическим веществам,
- очень гладкая внутренняя поверхность, уменьшающая потери потока,
- стойкость к старению, озону и УФ-излучению.
В зависимости от материала внутреннего слоя термопластичные шланги общего назначения можно разделить на:
| Материал | Основное применение | Прочие применения |
|---|---|---|
| полиэстер | гидравлическое масло | газы, воздух, топливо, жидкости на водной основе, химические вещества |
| полиамид | растворители, краски | изоцианат, полиол, газы, воздух, жидкости на водной основе, гидравлическое масло |
Большинство шлангов из этой группы производятся в соответствии с определёнными стандартами, наиболее часто применяемыми из которых являются: SAE J517 (описывает шланги SAE 100R7 и SAE 100R8), DIN 24951, ISO 3949 и EN 855. Эти стандарты описывают три типа шлангов:
- с двойной текстильной оплёткой (R7),
- с двойной арамидной оплёткой (R8),
- с постоянным рабочим давлением (R18).
 |
 |
 |

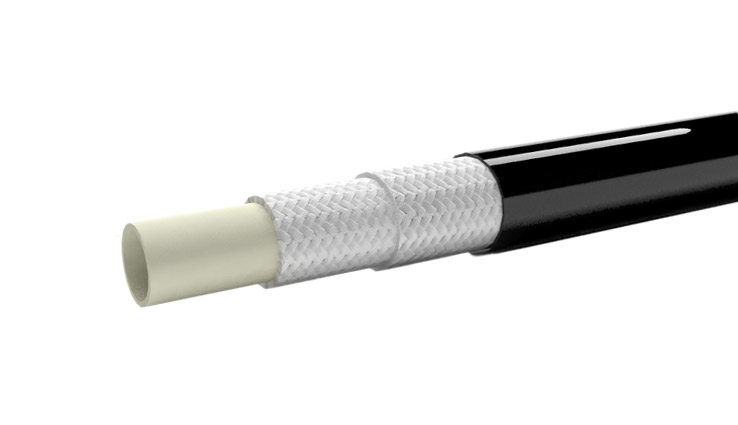

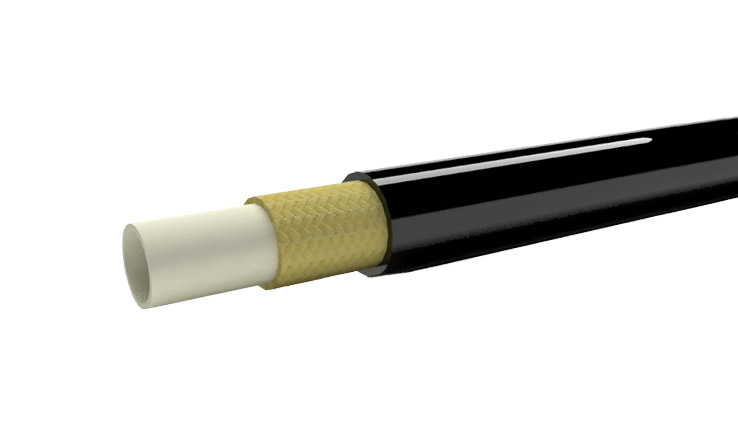

| тип R7 | тип R8 | тип R18 |

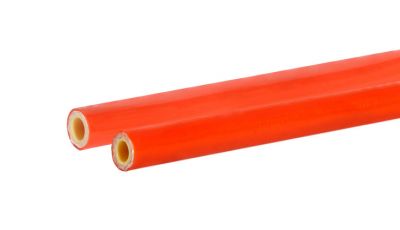

Непроводящие шланги
 |
Если в конкретном применении важно, чтобы шланг не проводил электрический заряд, следует использовать непроводящий (non-conductive) шланг. Такие шланги применяются вблизи трансформаторов и электрических установок среднего и высокого напряжения. Непроводящий шланг легко опознать по оранжевому цвету внешнего слоя. Стандарт для таких шлангов предусматривает утечку тока в условиях испытаний менее 50 μА при напряжении 246 кВ/м в течение 5 минут. |

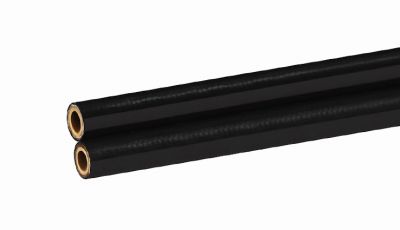

Двойные и многократные шланги
 |
В ассортименте нашей компании также представлены двойные и многократные версии термопластичных шлангов. Двойная версия (два шланга с соединённым внешним слоем) используется, например, в погрузчиках, гидравлических системах станков и технологических линиях. По специальному заказу мы предлагаем многократные шланги, такие как тройные, четверные и т.д. |

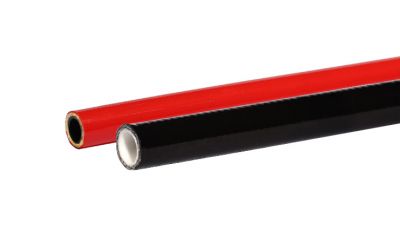

Микроперфорация внешнего слоя:
Микроперфорация (pinpricking) представляет собой проколы внешнего слоя шланга, предотвращающие образование пузырей под внешним слоем вследствие проникновения молекул газа через материал в течение длительного срока эксплуатации. Она особенно рекомендуется для газов под высоким давлением и вблизи фитингов. Микроперфорация может быть выполнена на заводе или при производстве готовых шлангов.
Статическое электричество:
Для некоторых применений важно удаление электрических зарядов с поверхности шланга (например, для шлангов, предназначенных для красок, органических растворителей или при высокой скорости потока среды). В таких случаях следует использовать шланг с металлической оплеткой или дополнительным проводником (например, проводящие волокна в оплетке), а монтаж фитингов проводить таким образом, чтобы обеспечить электрическую непрерывность шланга.
 |
 |
 |

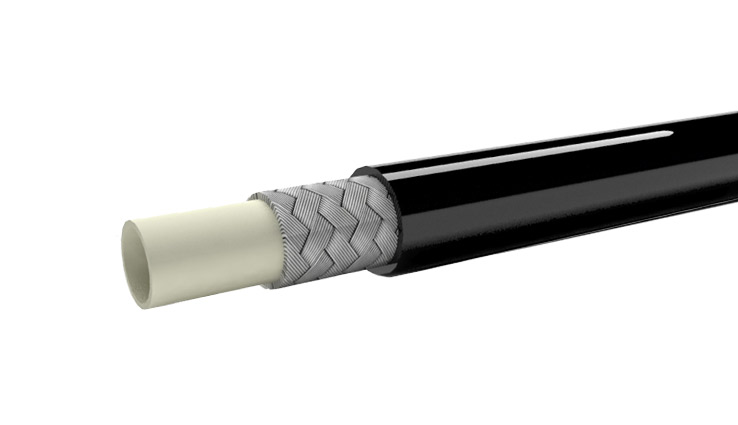

| шланг с металлической оплеткой | шланг с проводящими волокнами в оплетке | шланг с проводящим внутренним слоем |
Монтаж:
Для производства термопластичных шлангов применяются фитинги для шлангов высокого давления типа Z, которые обжимаются с помощью обжимных прессов. В некоторых случаях можно использовать фитинги обжимного типа M или резьбовые фитинги типа S. Для шлангов сверхвысокого давления (700 или 800 бар) применяются фитинги типа P (см. раздел «ГИДРАВЛИКА» – термопластичные шланги UHP и наконечники).
Список продуктов:

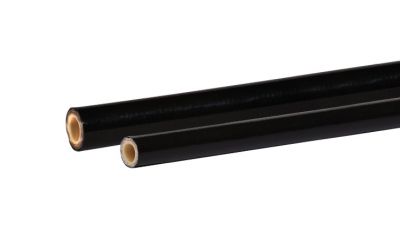

Термопластичные шланги для гидравлического масла

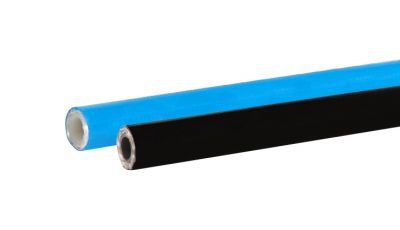

Термопластичные шланги для красок и растворителей
Термопластичные шланги, не проводящие электрический ток
Термопластичные шланги для газов LPG и CNG
Термопластичные шланги для пищевых веществ
Термопластичные шланги для противопожарных систем
Термопластичные шланги для заправки газовых баллонов
Термопластичные шланги для наливных систем
