Соединители для гидравлических труб DIN 2353
Материал
Соединители DIN 2353 предлагаются в двух вариантах материала:
- углеродистая сталь (оцинкованная или фосфатированная), стандартное уплотнение: резина NBR,
- нержавеющая сталь (AISI 316), стандартное уплотнение: Витон.
Рабочая температура
Допустимая рабочая температура в зависимости от используемого материала соединителя и уплотнения:
|
от -40°C до +120°C |
|
от -35°C до +100°C |
|
от -60°C до +400°C |
|
от -20°C до +200°C |
Рабочие давления
Максимальные рабочие давления (номинальные давления) соединителей DIN 2353 могут различаться в зависимости от серии (легкая, тяжелая), размера (внешний диаметр трубки), типа, материала и производителя. В таблице ниже приведены ориентировочные данные от различных производителей и для различных типов соединителей, выполненных из углеродистой и нержавеющей стали, которые помогут в предварительном выборе. Если требуемое рабочее давление соединителя превышает указанную минимальную величину, для правильного выбора рекомендуется обратиться в Tubes International.
| серия | внешний диаметр трубки [мм] | максимальное рабочее давление [бар] | ||
| для соединения с кольцом с зажимом по PN-ISO 8434-1 | для полного соединения по различным производителям | |||
| минимальное | максимальное | |||
| LL | 4 ÷ 8 | 100 | – | – |
| L | 6 ÷ 15 | 250 | 160 | 400 |
| 18 ÷ 22 | 160 | 100 | 315 | |
| 28 ÷ 42 | 100 | 100 | 250 | |
| S | 6 ÷ 12 (14) | 630 | 400 | 630 |
| 16 ÷ 25 | 400 | 250 | 400 | |
| 30 ÷ 38 | 250 | 250 | 315 | |
Номинальные давления (максимальные рабочие давления), указанные производителями, рассчитаны при условии статических условий работы и применении коэффициента безопасности 4:1 для кольца с зажимом на трубе, а для резьбовых соединений и типа BANJO от 1,5 до 2,5. Кроме того, при выборе соединителя необходимо учитывать динамическую нагрузку давлением и вибрацию. Для температур выше +100°C необходимо учитывать снижение максимального рабочего давления (связаться с Tubes International).
Используемая среда:
Соединители DIN 2353 могут использоваться для широкого спектра жидких и газообразных сред. Однако необходимо учитывать совместимость среды с материалом и уплотнителями. Все применения, отличные от стандартных гидравлических масел, необходимо консультировать с Tubes International.
Трубопроводы, используемые в установках:
Для строительства установки следует использовать:
- безшовные прецизионные стальные трубы, защищенные от коррозии (фосфатирование, оцинковка), отожженные
- прецизионные трубы из нержавеющей стали, холоднотянутые, без шлаков, термически обработанные (отожженные)
Размеры труб (внешний диаметр, толщина стенки) должны быть выбраны в зависимости от заданной величины потока в установке и рабочего давления.
Для полного соединения трубы с гидравлической системой необходимы следующие элементы: соединитель (1), кольцо с зажимом (2), гайка (3) и прецизионная гидравлическая труба (4). При монтаже острые кромки кольца (5 и 6), перемещаясь по конусной поверхности (7), врезаются в поверхность трубы, образуя видимый фланец (8). Труба, обрезанная под прямым углом, должна быть прижата к упорной поверхности корпуса соединителя (9), в противном случае кольцо не врежется в трубу.
 |
 |
| до монтажа | после монтажа |
Соединители, выполненные по стандарту DIN 2353, в зависимости от применения и давления, делятся на следующие серии:
- LL (очень легкая серия) — используется в малых гидравлических устройствах, холодильных системах, трубопроводах из пластмасс, сжатого воздуха, пропана и т.п.
- L (легкая серия) — для стандартного использования в установках в пределах рабочего давления
- S (тяжелая серия) — для высоких давлений, высоконагруженных гидравлических систем; например, ударные нагрузки, строительство судов и тяжелых машин, горнодобывающая промышленность, химическая промышленность.
| Сравнительное испытание в камере для тестирования на стойкость к солевому туману через 720 часов. | |
 |
 |
| стандартное цинковое покрытие | цинк-никелевое покрытие VOSS Coat |
Оптимизация конструкции соединений DIN 2353
Все компоненты резьбовых соединений VOSS идеально подходят друг к другу. Это способствует, среди прочего, уменьшению усилий при монтаже и снижению износа каждого элемента соединения. Основные преимущества включают:
- снижение угла окончательной затяжки с 90° до 30°
- значительное уменьшение трудозатрат
- упрощенный окончательный монтаж в ограниченных пространствах
- защита от чрезмерного затягивания при окончательной затяжке
- возможность повторного монтажа

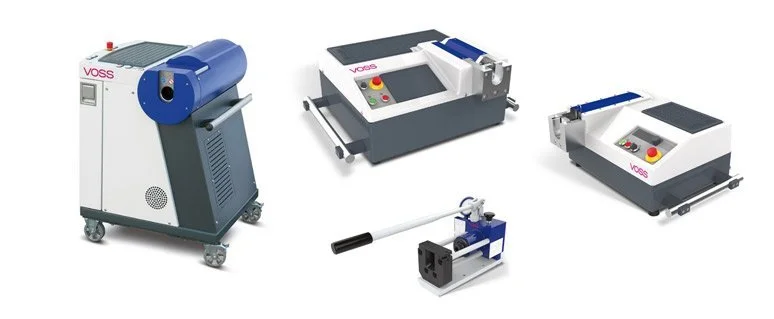

Для правильного монтажа элементов соединений DIN 2353 VOSS разработаны как ручные инструменты, так и полностью автоматизированные устройства. Выбор подходящих решений следует обсуждать с Tubes International.

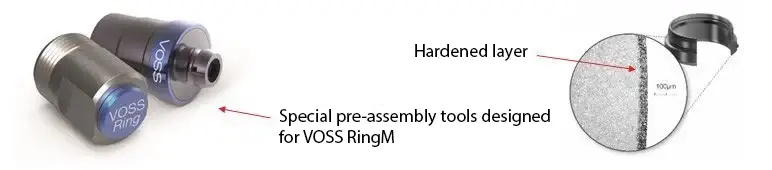

Соединения с зажимным кольцом VOSS RingM
Зажимное кольцо VOSS RingM предлагает простое, быстрое и надежное соединение. Улучшенная геометрия зажима обеспечивает максимальную герметичность. Усиленная конструкция во всех зонах, подверженных высоким давлениям, увеличивает стабильность и стойкость к давлению. Запатентированный ограничитель облегчает правильный предварительный монтаж и предотвращает перекручивание или недостаточную затяжку соединения. Очень тонкая, но при этом твердая поверхность кольца, полученная в процессе поверхностной закалки, позволяет использовать его с трубами из нержавеющей стали. Кольца VOSS RingM стандартно предлагаются с покрытием VOSS Coat черного цвета.
Характерные особенности:
|
 |
Соединения с зажимным кольцом ES-4

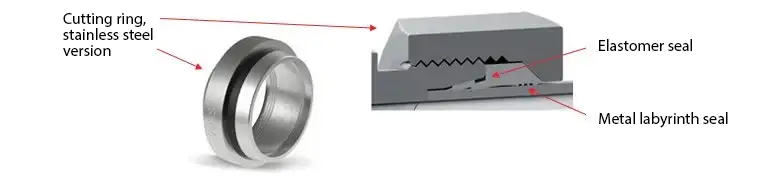

Зажимное кольцо с формованным уплотнением в гнезде на конусе кольца, а также дополнительное уплотнение O-ring между кольцом и трубой (для колец из нержавеющей стали используется лабиринтное металлическое уплотнение). Уплотнения предотвращают возможные утечки, которые могут возникнуть в результате ослабления металлического уплотнения, например, при длительных эксплуатационных нагрузках или динамических нагрузках. Кольца предлагаются как в исполнении из углеродистой стали (с покрытием VOSS Coat, уплотнения NBR), так и из нержавеющей стали (с уплотнением FPM/FKM).
Характерные особенности:
|
 |
Сплошное соединение – VOSSFormSQR

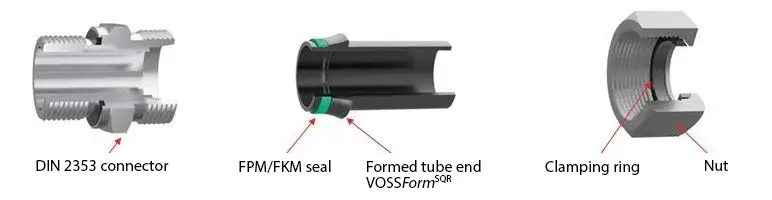

Сплошное соединение VOSSFormSQR представляет собой формованный пластичный конец трубы, предназначенный для соединения с фитингами типа DIN 2353. Уникальная форма фланца, полученная из материала трубы, достигается с помощью специально разработанного устройства VOSS (доступного в Tubes International). Формованный конец дополнительно оснащен эластомерным уплотнением (стандартный материал уплотнения FPM/FKM).
Соединение VOSSFormSQR обеспечивает наивысший уровень безопасности и непревзойденное качество. Даже в самых экстремальных условиях динамических нагрузок, изгиба или колебаний температуры оно гарантирует надежное и долговечное соединение без утечек.
Система VOSSFormSQR доступна в исполнении как из углеродистой стали, так и из нержавеющей стали.
Характерные особенности:
|
 |

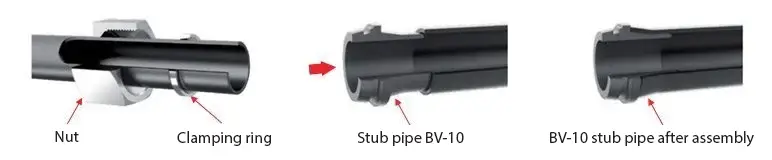

Соединение с прессованным патрубком BV-10
Система, предназначенная для работы при максимальных нагрузках. Устойчива к изгибам, скачкам давления, длительным максимальным рабочим давлениям, вибрациям и колебаниям температуры. Патрубок BV-10 устанавливается в конец трубы методом его вдавливания с помощью ручного устройства VOSS. Зубчатая поверхность патрубка со стороны трубы предотвращает его выскальзывание и выполняет роль металлического уплотнения. Расширенный конец трубы удерживается прижимным кольцом, помещенным в гайку.
Характерные особенности:
|
 |
Соединители DIN 2353 Eaton Walterscheid™ предназначены для самых требовательных применений трубных соединений с уплотнительным конусом 24°. Система Eaton Walterscheid™ обеспечивает герметичность соединений до 800 бар (для тяжелой серии) и 500 бар (для легкой серии).
Соединители DIN 2353 Eaton Walterscheid™, выполненные из углеродистой стали, характеризуются высокой стойкостью к коррозии благодаря использованию никель-свободного гальванического покрытия Guardian Seal™. Коррозионная стойкость покрытия Guardian Seal™ превосходит немецкий стандарт VDMA24576 K5 (минимум 720 часов до появления красной коррозии в соляной камере), что квалифицирует их для работы в самых жестких и требовательных условиях. Guardian Seal™ также является более экологически чистым решением. Покрытие не содержит никеля, не включает растворителей и соответствует мировым требованиям директив ЕС RoHS (ограничение использования опасных веществ), ELV (конец срока службы транспортных средств) и REACH (регламент регистрации, оценки, разрешения и ограничения химических веществ).
Соединители DIN 2353 Eaton Walterscheid™ с коррозионностойким покрытием Guardian Seal™ находят применение в морской и прибрежной промышленности, в сложных условиях эксплуатации в сельском хозяйстве, горнодобывающей отрасли, железнодорожном транспорте и строительстве.
Система Eaton Walterscheid™ доступна в трех вариантах в зависимости от условий эксплуатации:

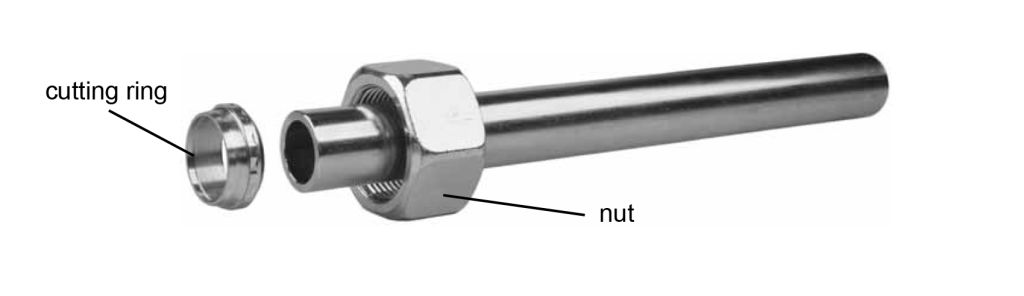

WalPro — для статической работы
Гайка с зажимным кольцом. Профилированная конструкция кольца обеспечивает равномерное зажатие и прижим по всей окружности трубы. Уплотнение достигается прижатием кольца, зажатого на трубе, к конусу 24° в гнезде. Также доступны из нержавеющей стали. Система с зажимным кольцом и гайкой доступна только в комплекте под индексом HD-MWP…

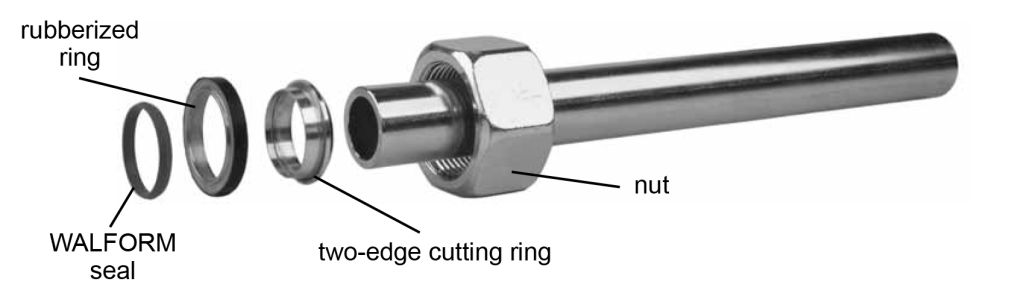

WalRing — установка, подверженная вибрациям
Гайка с кольцом с двойной зажимной кромкой, усиленным закаленным опорным кольцом с резиновым покрытием, поддержанным специальным эластомерным уплотнением системы WALFORMplus (Viton). Правильность зажатия кольца на трубе определяется наличием опорного кольца. Уплотнение достигается путем сжатия эластомерного уплотнения между трубой, кольцом и конусом 24° в гнезде. Система WalRing вместе с кольцами, уплотнением и гайкой доступна только в комплекте под индексом HD-MWR…
WALFORMplus — герметичность даже в условиях высокодинамических нагрузок, пульсаций давления и механических воздействий.

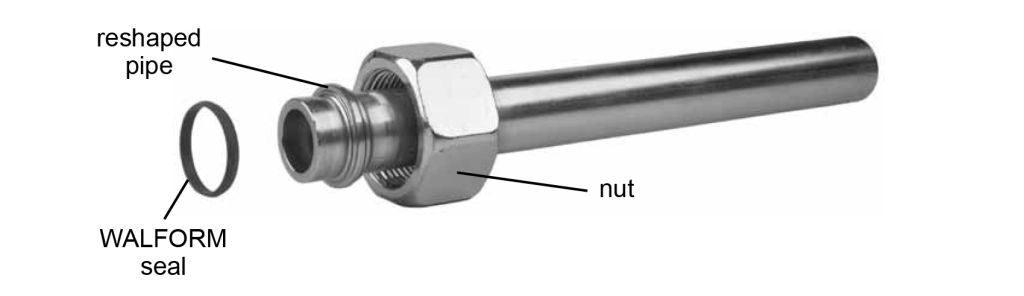

Гайка с эластомерным уплотнением (Viton). Основная идея системы заключается в формировании конца трубы путем его сплющивания в специально разработанном для этого устройстве (доступном в Tubes International). Образованный таким образом фланец из материала трубы в сочетании с эластомерным уплотнением не требует использования дополнительного элемента, такого как кольцо. Уплотнение достигается путем сжатия эластомерного уплотнения между сплющенным материалом трубы и конусом 24° в гнезде. Части системы WALFORMplus (уплотнение и гайка) доступны только в комплекте под индексом HD-MWF…
Тип материалов:

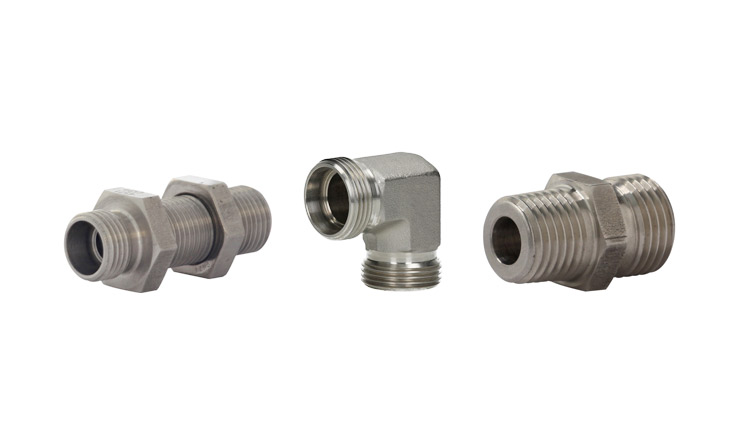

Соединители труб DIN 2353 из нержавеющей стали AISI 316

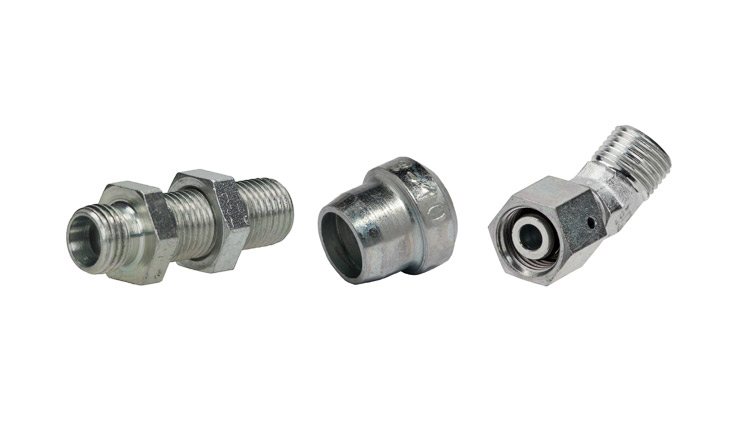

Соединители труб DIN 2353 из углеродистой стали (оцинкованные или фосфатированные)

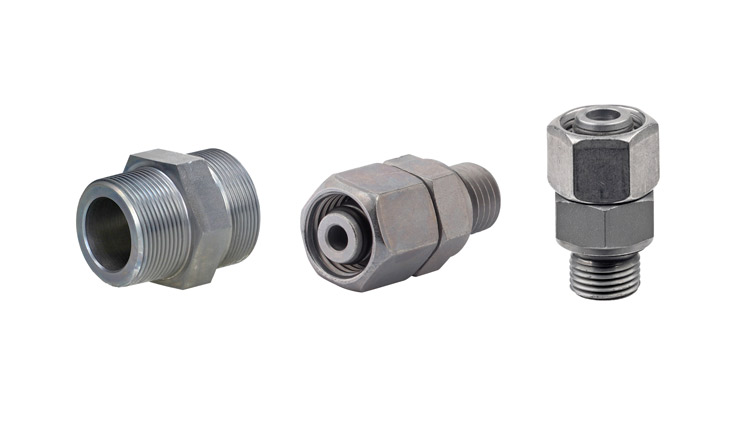

Соединители труб DIN 2353 с цинк-никелевым покрытием
Список продуктов:

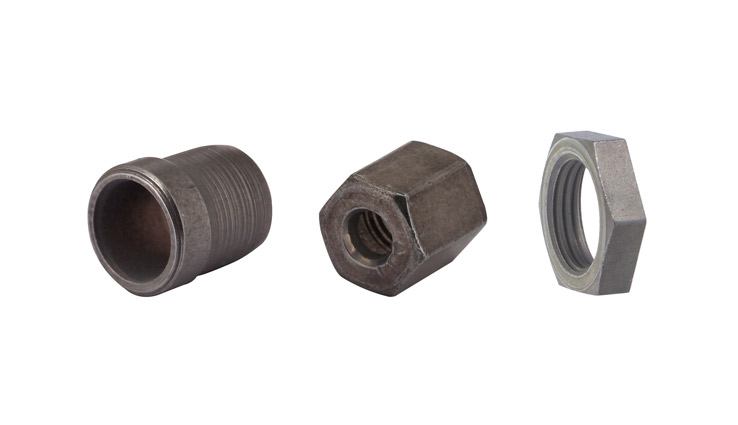

Кольца и гайки

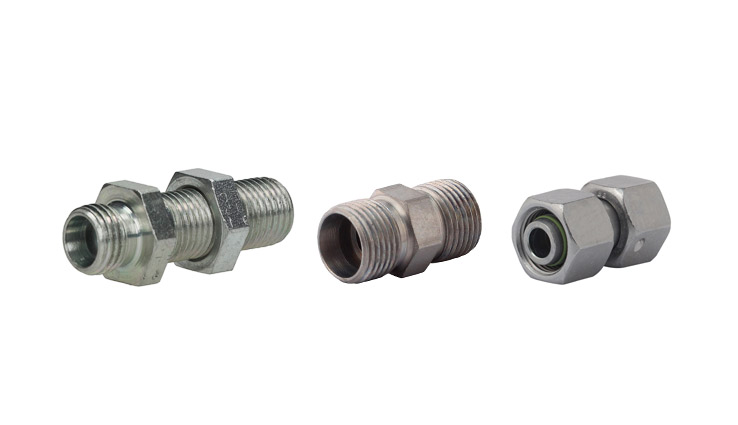

Прямые фитинги

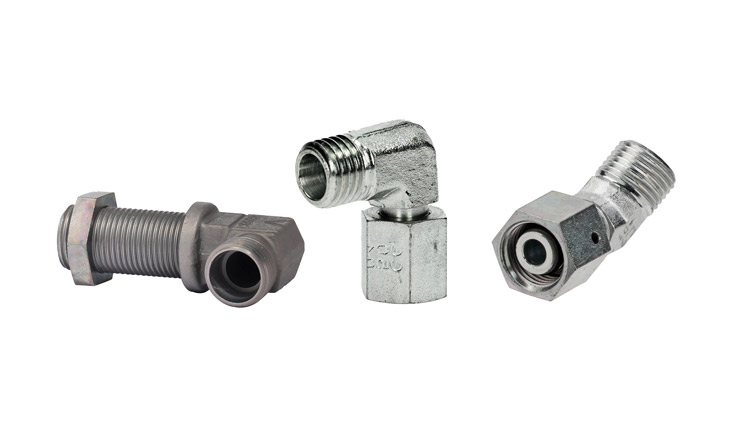

Угловые фитинги

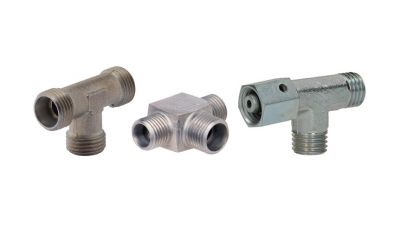

Формованные фитинги

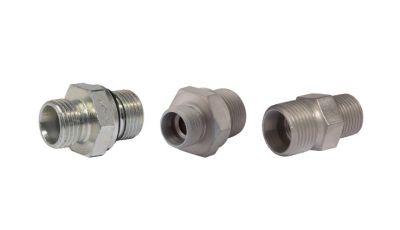

Прямые резьбовые соединители

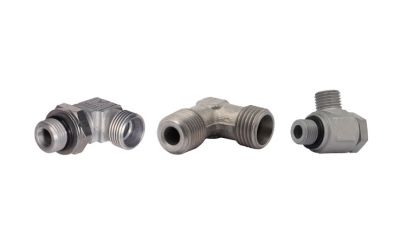

Угловые резьбовые соединители

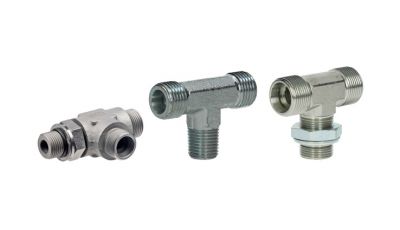

Тройниковые резьбовые соединители

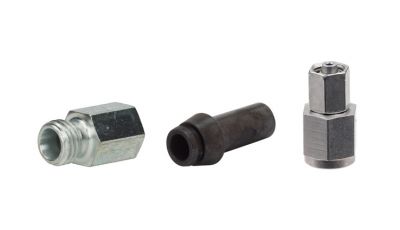

Гайковые соединители

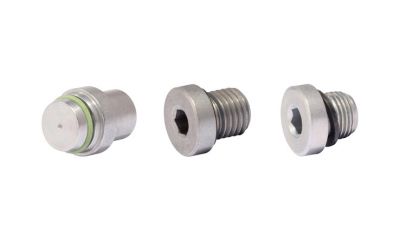

Заглушки и пробки
