Металлические давлениевые шланги
Металлические давлениевые шланги – общая информация

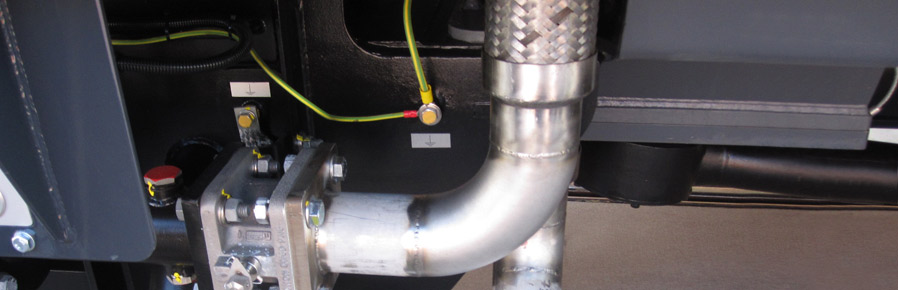

Гибкие металлические давлениевые шланги и трубопроводы используются для условий эксплуатации и требований, которые не могут быть выполнены шлангами из резины или пластиков. Давлениевые металлические шланги изготавливаются путем параллельного или спирального складывания тонкостенной металлической трубы. Ход и глубина складки придают шлангу необходимую гибкость, стойкость к деформациям и вакууму. Используются в виде готовых трубопроводов с соединениями, без оплетки и с одинарной или двойной металлической оплеткой, обеспечивающей прочность на внутреннее давление. Применяются во всех отраслях промышленности для различных сред, таких как горячая вода, пар, масла, химикаты, жидкие и летучие газы и т.д.
Основные характеристики металлических давлениевых шлангов:
- Сопротивление старению материала и негорючесть;
- Широкий температурный диапазон (от -270°C до +700°C);
- Сохранение гибкости при низких температурах;
- Высокое рабочее давление (в зависимости от диаметра и типа шланга);
- Отличное сопротивление к под vacuum и вакууму;
- Непроницаемость для проникающих газов и жидкостей;
- Высокая химическая стойкость, характерная для нержавеющей стали или других материалов;
- Надежное закрепление соединений, относительно безопасный процесс возможного разрушения при утечке.
Основные стандарты для металлических шлангов общего назначения в промышленности:
- EN ISO 10380 Pipework – Corrugated metal hoses and hose assemblies – касается металлических шлангов и трубопроводов;
- EN ISO 10806 Pipework – Fittings for corrugated metal hoses – касается соединений и фитингов;
- EN 14585 Corrugated metal hose assemblies for pressure applications (касается требований директивы по давлению PED для металлических трубопроводов).
Основные, наиболее часто используемые материалы, применяемые в конструкции металлических шлангов:
| Общий материал | Шланг | Оплетка | Концевики | Монтаж |
| НЕРЖАВЕЮЩИЕ ШЛАНГИ Наиболее широко используемые. Хорошая стойкость к коррозии и температурным воздействиям. | Нержавеющая аустенитная сталь: AISI 321 или AISI 316 или AISI 316Ti | Нержавеющая аустенитная сталь: AISI 304 или AISI 316 | Углеродистая сталь, нержавеющая аустенитная сталь: AISI 304 или AISI 316, AISI 321 | Сварка TIG в аргоновой среде |
| МЕДНЫЕ СПЛАВЫ Используются в особых случаях, например, благодаря хорошей демпфирующей способности. Ограничение по температуре ≈ 230°C. | Латунь, например: CuSn2 | Латунь, например: CuSn4 | Медные сплавы: латунь, бронза | Пайка |
| НИКЕЛЕВЫЕ СПЛАВЫ Используются в особых случаях благодаря очень высокой коррозионной стойкости, особенно для хлора. | Никелевые сплавы, например: — Monel 400 — Hastelloy C276 — Inconel 625 | Никелевые сплавы, например: Monel 400, Hastelloy C276, Inconel 625 Нержавеющая аустенитная сталь: AISI 304 или 316 | Никелевые сплавы, например: Monel 400, Hastelloy C276, Inconel 625 Нержавеющая аустенитная сталь: AISI 316 | Сварка TIG в аргоновой среде |
Срок службы на усталость:
Давлениевый металлический шланг, не поддающийся внутреннему самопроизвольному старению материала и для веществ, не вызывающих коррозии, теоретически может иметь неограниченный срок службы, если не учитывать циклические изменения напряжений, вызывающие явление усталости материала и со временем приводящие к его разрушению. Такими факторами, как скорость потока, пульсации и резкие изменения давления, температура, геометрическая конфигурация установки шланга и ее характер (статическая или динамическая), монтажные напряжения, влияние внешней среды (повреждения, неправильная эксплуатация) — имеют решающее значение для долговечности безотказной эксплуатации шланга. Среди них проектные параметры: рабочее давление в установке, смещения (движения шланга), радиус изгиба, применяемый в установке.
Эти параметры тесно связаны с сроком службы шланга: если мы хотим сохранить тот же срок службы шланга, изменяя эти параметры (в пределах допустимого), то:
а) увеличив рабочее давление в установке, нужно увеличить радиус изгиба или уменьшить смещения;
б) уменьшая радиус изгиба, необходимо уменьшить рабочее давление или уменьшить смещения;
в) увеличивая смещения, нужно уменьшить рабочее давление или увеличить радиус изгиба.
Список продуктов:

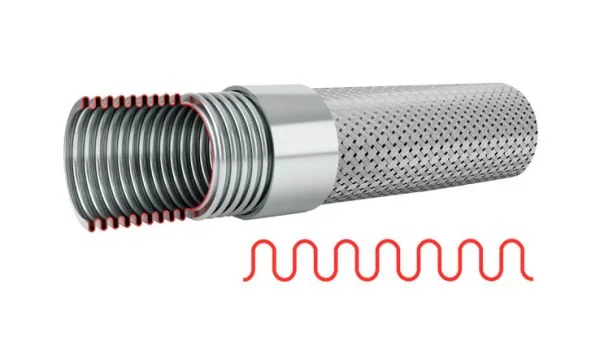

Стальные шланги для статических применений

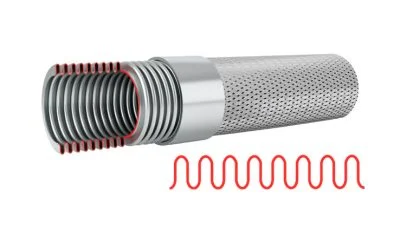

Стальные шланги, устойчивые к вибрациям

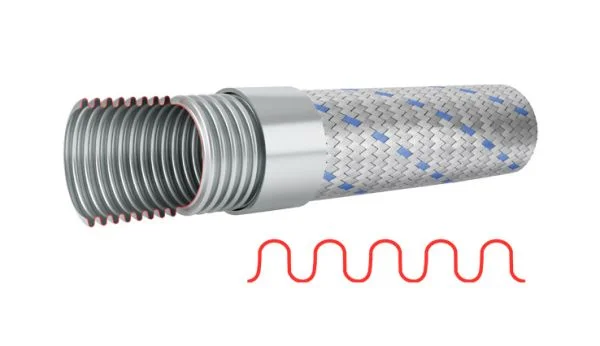

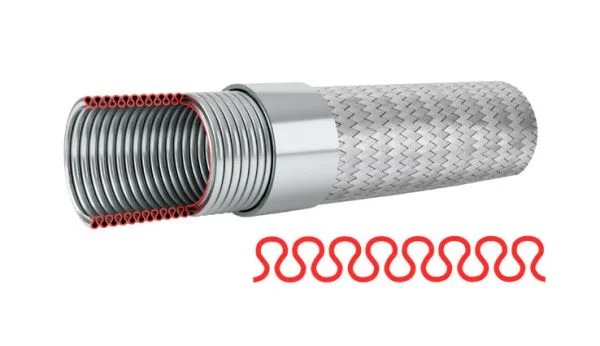

Гидроформованные стальные шланги
Стальные шланги с высокой гибкостью
