Соединения с симметричными захватами

Соединения с симметричными захватами — общая информация

Фитинги с симметричными захватами имеют симметричное строение соединительной части — нет разницы между гнездом и входной частью («папкой» и «мамкой»), они являются идентичными. Благодаря этому они легко и быстро соединяются друг с другом — прижимая обе половинки вместе друг к другу и поворачивая. Следует только помнить, что можно объединить элементы только с одинаковым расположением соединяющих захватов. Симметричные соединения с захватами характеризуются большим, нерушимым диаметром прохода и относительно устойчивы к загрязнению.

Существует много стандартов соединений с симметричными захватами:

NOR (Норвегия);
SMS (Швеция);
РОТТА, ГОСТ/GOST (страны бывшего Советского Союза);

Соединения с симметричными захватами предназначены для установок по перекачке и перегрузке воды, и других жидких веществ и сыпучих материалов. Они широко используются в пожаротушении, а также в системах орошения и дренажа, химической,

Соединения NOR

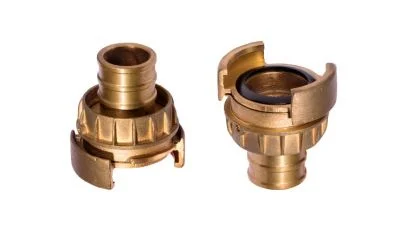

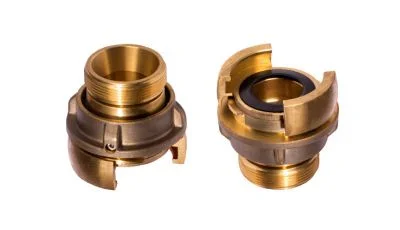

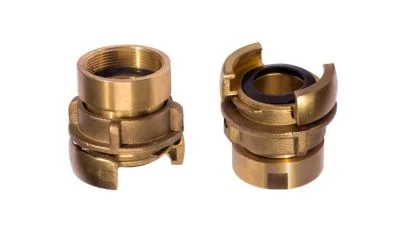

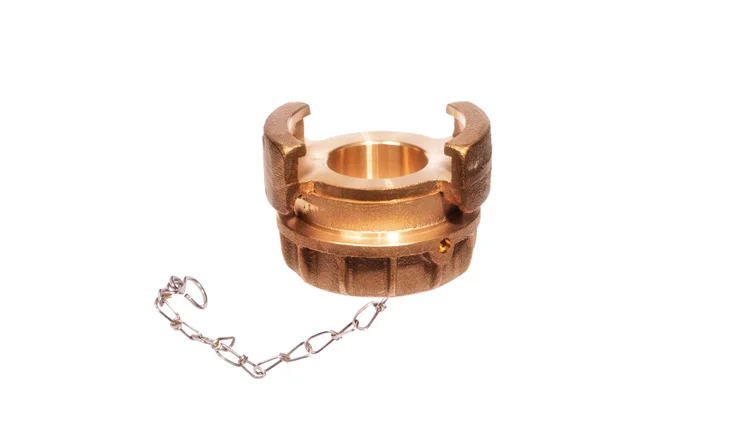

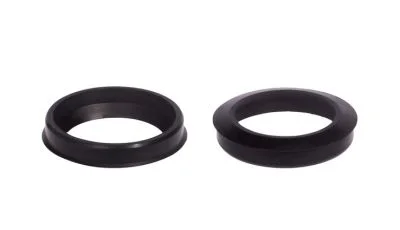

Соединения NOR (также известные как Norlas) являются симметричными соединителями норвежского происхождения. Они имеют два захвата и вращающееся запорное кольцо, закрепленное винтом, данные в 3-х размерах с различным размещением захватов: Lock 1 (Las 1) — расстояние 83 мм, Lock 2 (Las 2) — расстояние 66 мм, Lock 3 (Las 3) — расстояние 50 мм. Рабочее давление составляет 10 бар. Их не следует использовать для всасывания, вакуума. Широко используются в Норвегии как пожарные соединения, так и для систем высасывания воды, а также в судостроительной сфере (особенно Lock 2). Доступны разъемы NOR с концевиком для шлангов, с внутренней и внешней резьбой BSP, и заглушки. Стандартным материалом для соединения NOR является бронза. Изготовление из бронзы обеспечивает устойчивость к соленой воде и суровым погодным условиям. Уплотнение из NBR.

Соединение типа ROTTA

ROTTA (ROTH) симметричные соединители разработаны в соответствии с российскими стандартами. Они характеризуются простой цельной конструкцией с 3 крючками. Поставляются в двух размерах DN50 и DN70 с различным расположением захватов. Стандартным материалом исполнения является бронза с уплотнением NBR. Устойчив к коррозии и жестким условиям работы. Используется в основном в водяных и огнетушащих установках (установках для пожаротушения) на кораблях. Рабочее давление составляет 10 бар.

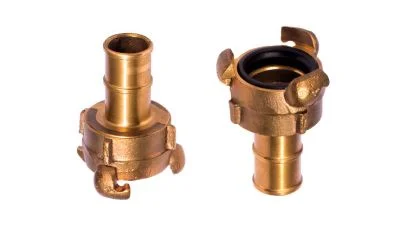

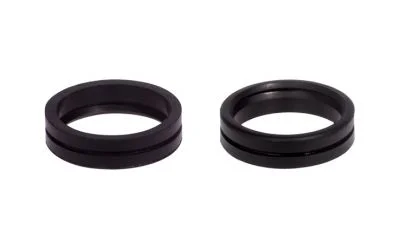

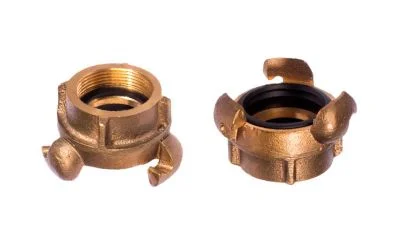

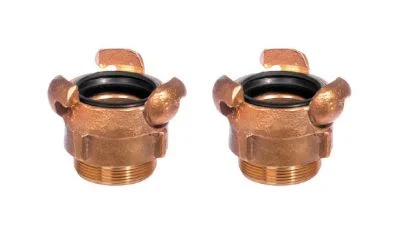

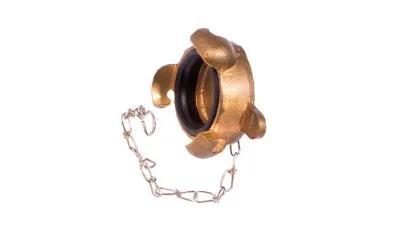

В ассортименте доступны соединения ROTTA с концевиком для рукава, соединения и разъемы ROTTA с внутренней или внешней резьбой, уплотнения и заглушки.

Соединения типа ГОСТ/ГОСТ 28352-89, 2217-66

Соединения с симметричными захватами разработаны в соответствии с российским стандартом ГОСТ 28352-89 (предыдущий стандарт ГОСТ 2217-66). Широко применяются в оборудовании пожаротушения в постсоветских странах, а именно Куба и Вьетнам. Также используется на кораблях и нефтяных платформах. Они имеют двухкомпонентную конструкцию с вращающейся базой с двумя захватами и используются как для напорных, так и для напорно-всасывающих применений. Наиболее популярные размеры: DN50 — расстояние между захватами 78 мм, DN70 — 95 мм и DN 80 — 107 мм. Изготовлены из бронзы (применяются в морской промышленности) а также из алюминия (стандартное применение для противопожарной защиты). Уплотнение из NBR. Рабочее давление составляет 10 бар.

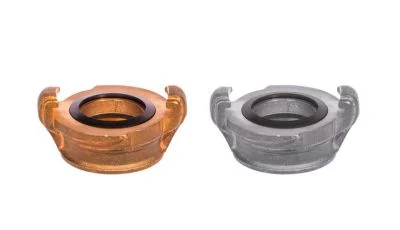

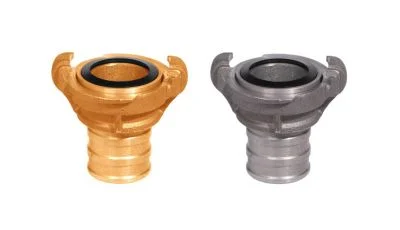

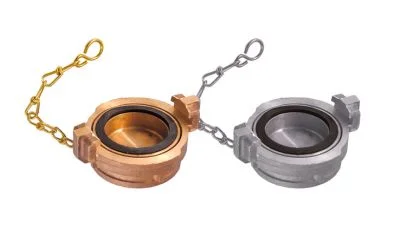

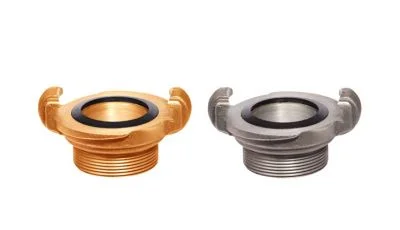

Ассортимент включает разъемы GOST с фитингом для рукава, соединения GOST с внутренней и внешней резьбой, заглушки и уплотнения.

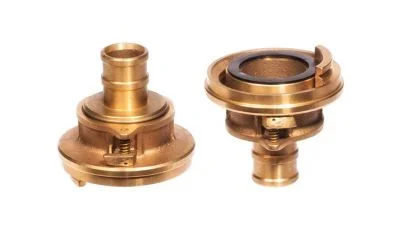

Соединение с симметричными захватами SMS

Соединения с симметричными захватами согласно шведскому стандарту SMS используются для напорных систем противопожарной защиты и на судах. Есть два типоразмера фитингов: DN32 с расположением захватов- 41 мм и форма типового соединения гнезда («мамки») и DN63 с расстоянием — 76 мм захватов и имеют один широкий захват. Фитинг для шлангов DN63 с вращающейся частью дополнительно имеет кнопку блокировки. Изготовлена из бронзы, что гарантирует устойчивость к соленой морской воде. Уплотнение NBR. Рабочее давление составляет 10 бар.

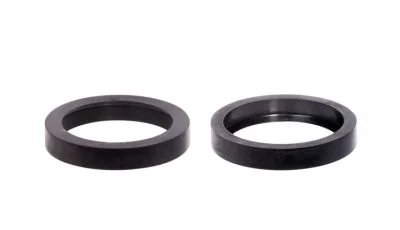

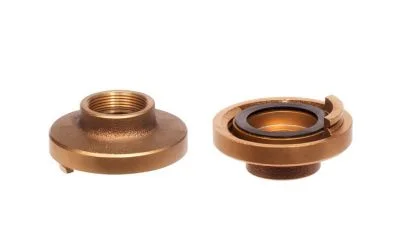

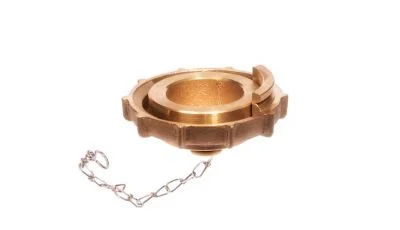

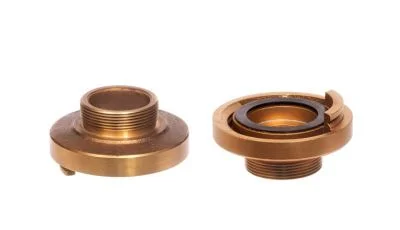

Ассортимент включает разъемы SMS с концевиком для рукава, а также соединения SMS с внутренней и внешней резьбой, заглушки и уплотнения.
