Фитинги для гидравлических шлангов
Для безопасной и долгосрочной эксплуатации шланга правильный выбор фитинга и способа его крепления имеет не меньшее значение, чем выбор самого шланга. Фитинги подбираются с учетом всех рабочих параметров шланга, но в первую очередь – типа шланга, для которого они предназначены.
На мировом рынке используется огромное количество видов фитингов, выполненных по международным, национальным стандартам или стандартам отдельных производителей. Основные критерии классификации включают тип соединения фитинга со стороны подключения (способ уплотнения, тип резьбы, размер) и способ крепления фитинга к шлангу.
При выборе фитингов (концевых элементов и обжимных втулок) для определенного типа шланга важно, чтобы оба элемента были изготовлены из одинакового материала и покрыты идентичным гальваническим слоем.
Материал фитингов, стойкость к коррозии и диапазон рабочих температур:
- Углеродистая сталь с цинковым покрытием: от -40°C до +200°C (для требований минимальной ударной вязкости при отрицательных температурах свяжитесь с Tubes International, при температурах выше 120°C рекомендуется корректировать рабочее давление). Уплотнение NBR (нитрил): от -25°C до +100°C. Коррозионная стойкость (появление красной ржавчины в камере соляного тумана по EN ISO 9227:2017-06): > 350 ч.
- Углеродистая сталь с цинк-никелевым покрытием: от -40°C до +200°C (аналогичные условия). Коррозионная стойкость: > 700 ч.
- Нержавеющая сталь AISI 316: от -270°C до +800°C (рекомендуется коррекция рабочего давления при температурах выше 120°C). Уплотнение FKM (витон): от -20°C до +200°C.
| БРИТАНСКИЙ СТАНДАРТ | |||||||
|
Дюймовая резьба BSP, уплотнение конусом 60⁰
DKR – уплотнение металл-металл на конусе 60⁰ DKOR – уплотнение с о-ринговым уплотнением на конусе 60⁰ |
||||||
|
Дюймовая резьба BSP, плоское уплотнение
Требуется дополнительное плоское уплотнение |
||||||
|
Дюймовая резьба BSPT, уплотнение на резьбе
Требуется использование уплотнителя на резьбе, например, тефлоновой ленты или жидкого герметика. Возможно уплотнение на конусе 60⁰ |
||||||
|
BANJO под болт с дюймовой резьбой BSP
Уплотнение с помощью прокладок между концом и головкой болта и поверхностью соединения |
||||||
| АМЕРИКАНСКИЙ СТАНДАРТ (SAE J516 / ISO 12151-5) | |||||
|
JIC, дюймовая резьба UNF
Уплотнение металл-металл на конусе 74⁰ |
||||
|
OFRS, дюймовая резьба UNF
Уплотнение с о-ринговым уплотнением |
||||
| АМЕРИКАНСКИЙ СТАНДАРТ | |||||
|
Резьба NPT, уплотнение на резьбе, NPSM конус 60⁰
AGN — Требуется использование герметика на резьбе, например, тефлоновой ленты или жидкого герметика. Возможно уплотнение на конусе 60⁰ DK NPSM — уплотнение металл-металл на конусе 60⁰ |
||||
|
SAE, дюймовая резьба UNF
Уплотнение с о-ринговым уплотнением |
||||
| АМЕРИКАНСКИЙ СТАНДАРТ | ||||||||||||
 |
Фланец SAE
* — Фланец JIS (KOMATSU) Уплотнение с о-ринговым уплотнением |
|||||||||||
| размер фланца [дюйм] | легкая версия (3000 psi) | тяжелая версия (6000 psi) | SUPERCAT | |||||||||
| D | H | d | h | D | H | d | h | D | H | d | h | |
| 1/2 | 30,2 | 6,7 | 17,5 | 38,1 | 31,8 | 7,8 | 18,2 | 40,5 | 31,8 | 14,2 | — | — |
| 5/8* | 34 | 6,7 | 19,8 | 42,9 | — | — | — | — | — | — | — | — |
| 3/4 | 38,1 | 6,7 | 22,2 | 47,6 | 41,3 | 8,8 | 23,8 | 50,8 | 41,3 | 14,2 | 23,8 | 50,8 |
| 1 | 44,5 | 8 | 26,2 | 52,4 | 47,6 | 9,5 | 27,8 | 57,2 | 47,6 | 14,2 | 27,8 | 57,2 |
| 1.1/4 | 50,8 | 8 | 30,2 | 58,7 | 54 | 10,3 | 31,8 | 66,7 | 54 | 14,2 | 31,8 | 66,7 |
| 1.1/2 | 60,3 | 8 | 35,7 | 69,8 | 63,5 | 12,6 | 36,5 | 79,4 | 63,5 | 14,2 | — | — |
| 2 | 71,4 | 9,5 | 42,9 | 77,8 | 79,5 | 12,6 | 44,5 | 96,8 | 79,5 | 14,2 | — | — |
| 2.1/2 | 84,1 | 9,6 | 50,8 | 88,9 | — | — | — | — | — | — | — | — |
| 3 | 101,6 | 9,6 | 61,9 | 106,4 | — | — | — | — | — | — | — | — |
| 3.1/2 | 114,3 | 11,3 | 69,9 | 120,7 | — | — | — | — | — | — | — | — |
| 4 | 127 | 11,3 | 77,8 | 130,2 | — | — | — | — | — | — | — | — |
| 5 | 152,4 | 11,3 | 92,1 | 152,4 | — | — | — | — | — | — | — | — |
| СТАНДАРТ DIN | |||||||||
|
Метрическая резьба, конус 24⁰
CEL – легкая серия, уплотнение металл-металл на конусе 24⁰ CES – тяжелая серия, уплотнение металл-металл на конусе 24⁰ DKOL – легкая серия, уплотнение с о-ринговым уплотнением на конусе 24⁰ DKOS – тяжелая серия, уплотнение с о-ринговым уплотнением на конусе 24⁰ DKL – легкая серия, уплотнение металл-металл на конусе 24⁰/60⁰ DKS – тяжелая серия, уплотнение металл-металл на конусе 24⁰/60⁰ BEL – легкая серия, уплотнение кольцом с зубцами DIN 2353 на конусе 24⁰ BES – тяжелая серия, уплотнение кольцом с зубцами DIN 2353 на конусе 24⁰ |
||||||||
|
Метрическая резьба, конус 60⁰
AGM, DKM — уплотнение металл-металл на конусе 60⁰ |
||||||||
|
BANJO под болт с метрической резьбой
Уплотнение с помощью прокладок между концом и головкой болта и поверхностью соединения |
||||||||
| ЯПОНСКИЙ СТАНДАРТ | |||
|
JIS, метрическая резьба
KOMATSU — уплотнение металл-металл на обратном конусе 60⁰ JIS, дюймовая резьба BSP TOYOTA — уплотнение металл-металл на обратном конусе 60⁰ |
||
|
JIS, дюймовая резьба BSP
Уплотнение с о-ринговым уплотнением 74⁰ |
||
| ФРАНЦУЗСКИЙ СТАНДАРТ | |||||||
|
Метрическая резьба, конус 24⁰
AGF, DKF – уплотнение металл-металл на конусе 24⁰ BEF – уплотнение кольцом с зубцами на дюймовом конусе 24⁰ |
||||||
Тип материалов:

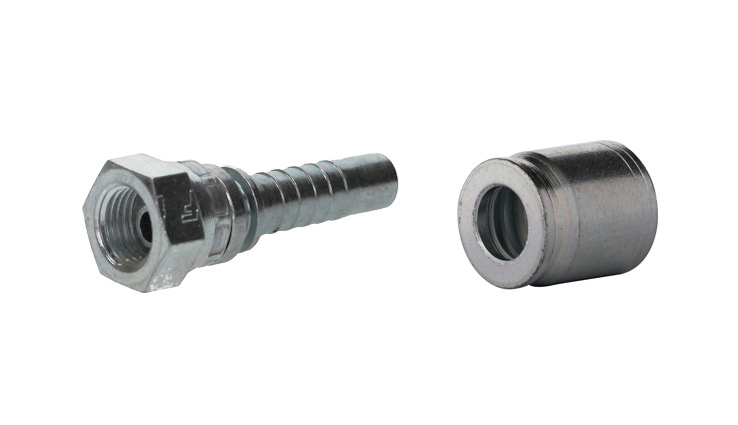

Фитинги для гидравлических шлангов из углеродистой стали

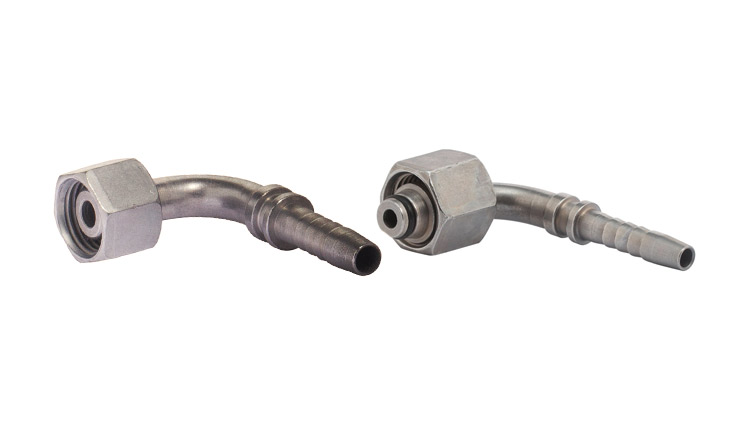

Фитинги для гидравлических шлангов из нержавеющей стали типа Z

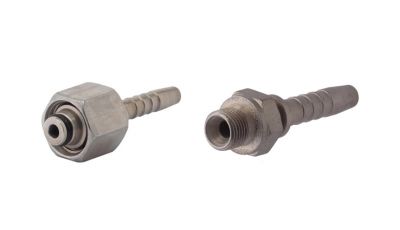

Фитинги для гидравлических шлангов из углеродистой стали с цинк-никелевым покрытием
Список продуктов:

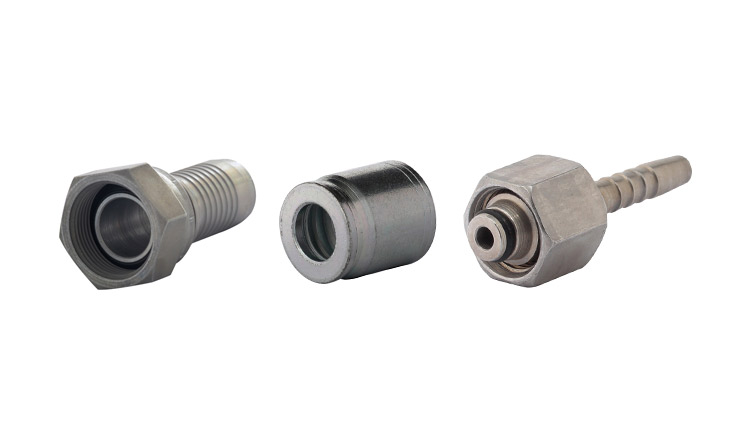

Стандартные фитинги типа Z
NON SKIVE фитинги типа N
INTERLOCK фитинги типа IL, цинк-никель

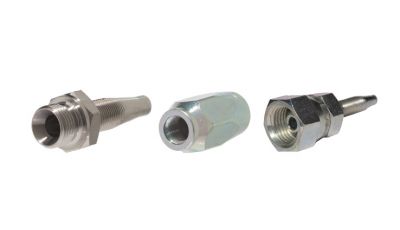

Винтовые фитинги типа S

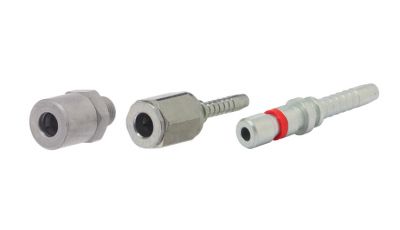

Специальные гидравлические фитинги

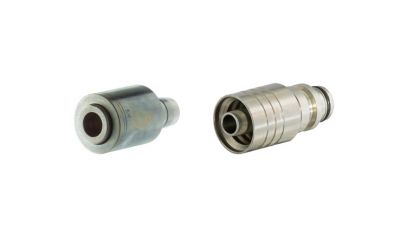

Фитинги и адаптеры STECKO

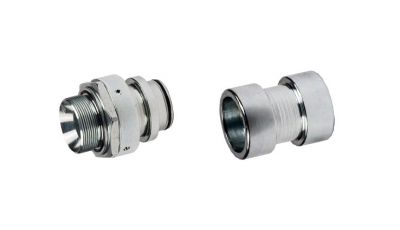

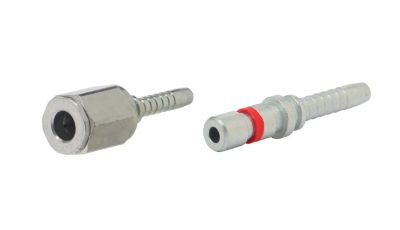

Специальные гидравлические фитинги системы WEO
