Цанговые фитинги из пластика и латуни
Цанговые разъёмы – предварительная информация
Цанговые фитинги предназначены для соединения гибких пневматических шлангов с калиброванным внешним диаметром. Соединение осуществляется путём вставления шланга в разъём. Для отсоединения необходимо нажатие на фиксатор (так называемую втулку) на цанговом корпусе. Рекомендуемым материалом для соединяемых шлангов является полиамид. Также могут использоваться шланги из полиуретана или других материалов.

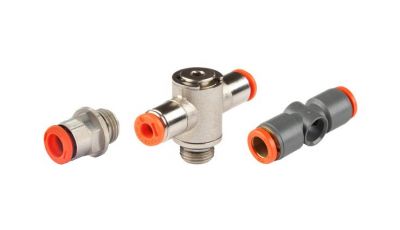

Цанговые фитинги серии R и миниатюрной серии RL (FOX), произведённые компанией Metal Work, являются наилучшими элементами для соединения шлангов и других элементов пневматических систем. Доступны в различных версиях с практически неограниченными возможностями применения. Простые и быстрые в использовании, их можно устанавливать тысячи раз без потери герметичности на механической или пневматической стороне. Специальная зажимная пружина не деформирует и не повреждает пневматический шланг и обеспечивает лёгкое отсоединение.
- Зажимное кольцо или втулка для снятия фиксации: материал — пластик
- Фиксирующая втулка: латунная или пластиковая
- Корпус: латунь или пластик
- Цанга: нержавеющая сталь (для шлангов Ø3, Ø3.17, R31 и R32: латунь)
- Пружина, поддерживающая кольцо: пластиковая
- Уплотнение: NBR
- Уплотнительное кольцо O-ринга: материал — NBR
- D (внешний диаметр шланга):
3, 3,17, 4, 5, 6, 8, 10, 12, 14 мм - G (размер соединительной резьбы):
M3, M5, M7, M12x1,5, 1/8”, 1/4”, 3/8”, 1/2”

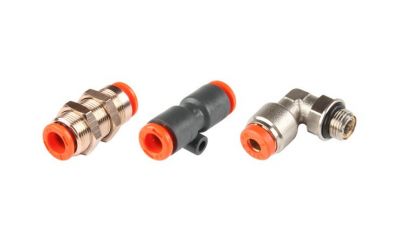

Для возможности использования муфт в случаях, когда место установки очень ограничено (например, небольшие распределители), разработана серия муфт RL (FOX) с уменьшенными внешними размерами, для шлангов с внешним диаметром от 3 до 10 мм. Чтобы облегчить отсоединение при плотном соединении, втулка для фиксации соединителей RL Ø 4 и Ø 8 имеет крепление канавки для отвертки. Соединители версии RL содержат в индексе букву “L”.
Кронштейны крепления для соединителей RL21 и RL22 (колено и тройник) расположены таким образом, что размеры монтажного винта соответствуют общим габаритам соединителя. Соединители RL диаметром 8 мм несовместимы со старыми разъёмами серии R — R7, R8 и R9.
Список продуктов:
Цанговые фитинги серии R
Цанговые фитинги миниатюрная серия RL
