Трубные фитинги Let-Lok®
Трубные фитинги с двумя обжимными кольцами – общая информация
Прецизионные трубные фитинги с двумя обжимными кольцами были изобретены около 1945 года. Они разработаны для герметичной работы в экстремальных условиях: при высоком давлении, вакууме, вибрации и высоких температурах. Два конических кольца прижимаются к коническому седлу в корпусе фитинга с помощью гайки, одновременно захватывая трубку. Коническая часть заднего кольца скользит под передним кольцом, поднимая его и прижимая к коническому седлу внутри корпуса фитинга. Трубка слегка деформируется под воздействием обжимающей нагрузки колец. Это точный механизм, который надежно фиксирует трубку в фитинге, обеспечивая идеальную герметичность при высоком давлении и вакууме без лишнего напряжения в соединении. Так как это полностью металлическая конструкция, максимальная рабочая температура может достигать 650°C.
Благодаря всем этим особенностям, двуперстневые фитинги могут использоваться в процессах и системах контрольно-измерительных приборов в химической, нефтехимической и фармацевтической промышленности, на электростанциях, атомных электростанциях и в других отраслях, где требуется высокая производительность. В настоящее время их производят многие компании в соответствии с одним и тем же отраслевым стандартом. Однако их качество (герметичность, долговечность, надежность, устойчивость к коррозии и т.д.) зависит от точности и множества технологических нюансов, и, казалось бы, одинаковые элементы от разных производителей существенно различаются по характеристикам.
Конструкция:
- корпус
- переднее кольцоfront ferrule
- заднее кольцо
- гайка
Резка и подготовка трубки
Обрежьте трубку строго под углом 90° и очистите. Обрезку проводите труборезом с соответствующим лезвием (резать с меньшим усилием, больше оборотов – чтобы избежать деформации трубки) или ножовкой. Если используется ножовка, очистите и загладьте внутренние и внешние края с помощью зачистного инструмента. Не зажимайте трубку в тисках в месте сборки, чтобы избежать деформации.
Вставка трубки в фитинг
Фитинг поставляется готовым к использованию, собранным с кольцами и гайкой, затянутой вручную. Проверьте, чтобы гайка была затянута вручную. Вставьте конец трубки в фитинг до упора в дно гнезда (важно!). Для больших фитингов (диаметром более 1”, 25 мм) нанесите немного антипригарной пасты (фото справа).
Правильная затяжка
Перед затяжкой с помощью гаечного ключа нанесите метку на гайку и корпус. Затяните гайку гаечным ключом на 1 и 1/4 оборота для размеров 1/4” – 6 мм и больше. Для фитингов 3/16” (4 мм) и меньших размеров требуется всего 3/4 оборота. Примечание: Для затяжки соединителей порта HM-LM(LC)767LM…, HM-LM(LC)767LP… и заглушек HM-LM(LC)7121L… применяйте 1/4 оборота.
Проверка, стопорное кольцо
Проверьте правильность установки фитингов, измерив ширину зазора между гайкой и корпусом с помощью калибра go/no-go (1/4”, 6 мм, 3/8”, 1/2”, 12 мм) или отдельных калибров для каждого размера. Если калибр проходит – затяните, если нет – все верно. Можно также использовать стопорное кольцо. После правильной затяжки гайки кольцо не будет двигаться.
Высоконадежная установка
Высоконадежная установка рекомендуется для тяжелых условий и высокого давления. В таких случаях: убедитесь, что гайка затянута вручную; вставьте трубку в гнездо до упора в седло; затяните гайку гаечным ключом, пока трубка не перестанет вращаться в гнезде; нанесите метку на гайку и корпус; затяните гаечным ключом на 1 и 1/4 оборота; используйте узкую сторону калибра go/no-go – СТОРОНА ВЫСОКОЙ НАДЕЖНОСТИ.
Предварительная сборка
Если пространство для установки ограничено, фитинги LET-LOK® следует предварительно собрать с использованием инструментов для предварительной сборки (отдельных для каждого диаметра трубки). Сначала установите кольца и гайки на концы трубок, а затем соберите, затянув гайку и фитинг окончательно (обратитесь в Tubes International).
Список продуктов:

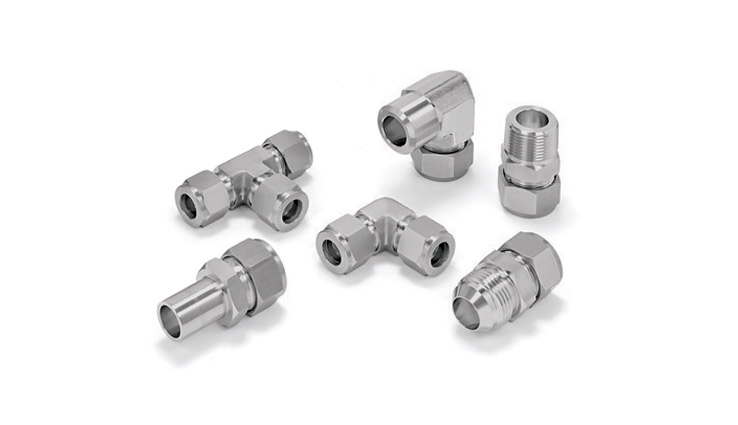

Двухкольцевые фитинги Let-Lok® для дюймовых труб

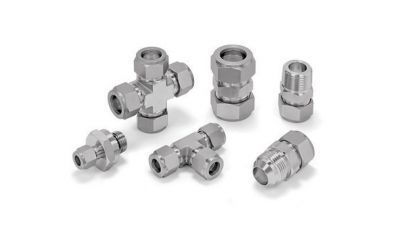

Двухкольцевые фитинги Let-Lok® для метрических труб

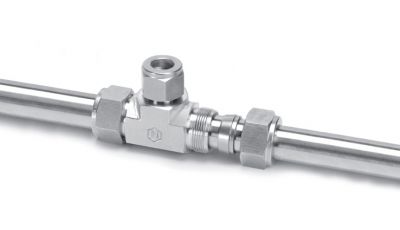

Однокольцевые фитинги One-Lok®
Нужна помощ при подборе товара или не нашли нужный товар?
FAQ — Трубные фитинги Let-Lok®
Двухкольцевые фитинги стандартно изготовлены из стали AISI 316, но по запросу также могут быть выполнены из: латуни, Hastelloy C-276, Monel 400, стали 6Mo и Super Duplex.
Фитинги LET-LOK® взаимозаменяемы с продукцией Swagelok, Parker (A-LOK), DK-LOK, HY-LOK или Superlok®.
Двухкольцевые фитинги можно использовать с пневматическими шлангами только при установке усилительного кольца 760LI. Также существует вариант фитингов с обжимными кольцами из PTFE, которые можно использовать в качестве альтернативы стандартным обжимным кольцам из нержавеющей стали на пластиковых шлангах.
