Союзы HAMMER LUG

Союзы HAMMER LUG – общая информация

Союзы HAMMER LUG, или соединения WECO, как их называют, позволяют быстро соединять трубопроводы и гибкие шланговые сборки в нефтегазовой отрасли. Они широко используются на наземных и морских буровых установках для транспортировки нефти, газа, бурового раствора, цемента, воды, воздуха и многих других сред.

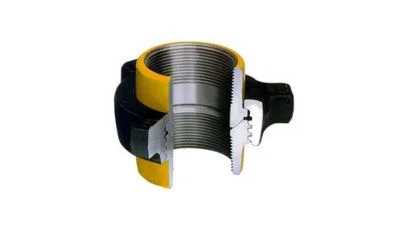

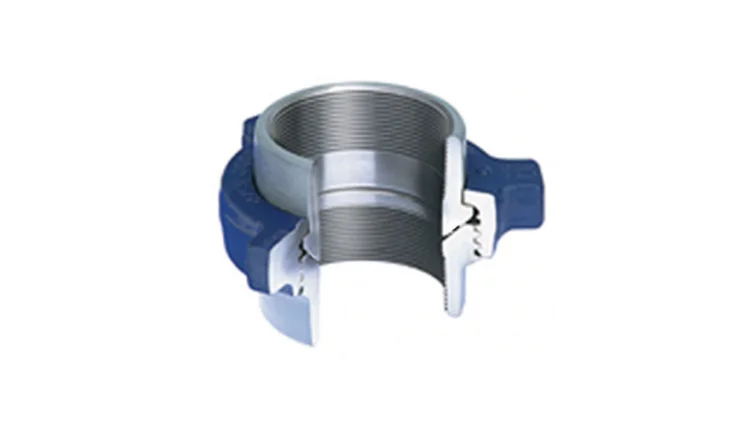

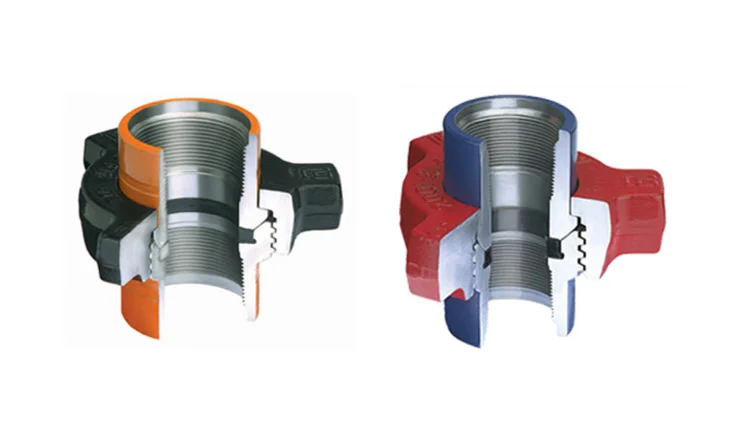

Как следует из названия, для затягивания и ослабления союзов HAMMER LUG используется молоток – специальные инструменты не требуются. Союз HAMMER LUG состоит из соединителя с мужской резьбой и внутренним конусом (женская половина), шаровидного фитинга (мужская половина) и гайки с женской резьбой, которая затягивает шаровидный фитинг с конусом соединителя. Плотный контакт шарового конца с конусом (в зависимости от типа) обеспечивает первичное уплотнение (металл/металл) или уплотнение достигается за счет дополнительного резинового уплотнения (уплотнительное кольцо или уплотнительное кольцо с губкой). Соединение (гайка и соединитель) оснащено трапецеидальной резьбой ACME (стандартной или модифицированной). Они соединяются с установкой с помощью соединения с женской резьбой NPT или через сварные соединения.

Союзы HAMMER LUG изготавливаются из высокопрочных стальных ковких заготовок: углеродной стали ASTM A105 (для рабочего давления ниже 414 бар – 6000 PSI) или хромомолибденовой стали 4130 (для более высоких значений давления).

Союзы HAMMER LUG обозначаются цифрами (Фигуры), соответствующими конкретным типам. Каждая фигура, независимо от ее размера, предназначена для определенного рабочего давления и применения, а компоненты союза окрашены в определенный цвет для облегчения идентификации. Размеры союзов HAMMER LUG варьируются от 1″ до 12″ (в зависимости от типа союза).

Союзы HAMMER LUG имеют очень прочную конструкцию. Они изготовлены только из сертифицированных материалов с полной прослеживаемостью. Рабочее давление при температуре окружающей среды варьируется от 35 бар (500 PSI) до 1378 бар (20000 PSI). Они получили одобрение типа от Det Norske Veritas (DNV). Также доступны соединения HAMMER LUG, предназначенные для применения с сероводородом (H2S), устойчивые к водородному хрупкому разрушению и соответствующие стандарту NACE MR-01-75.

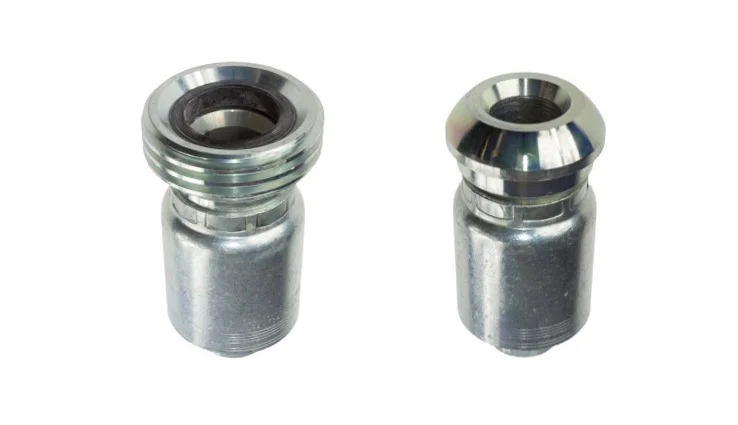

Штуцеры HAMMER LUG

Штуцеры HAMMER LUG – соединения HAMMER LUG могут быть интегрированы с шланговыми хвостовиками или накручены на соответствующие фитинги с использованием соединения с резьбой NPT. В зависимости от применения и рабочего давления могут использоваться промышленные шланги для воды (например, MONTANA 20 бар), шланги для нефтепродуктов (например, FUEL HARDWALL 30 бар), шланги для бетона (например, SHANNON 80 бар), резинотехнические гидравлические шланги (например, R15 420 бар) с соответствующими типами соединений HAMMER LUG, например, Фигура 206 (138 бар), Фигура 1502 (1034 бар).

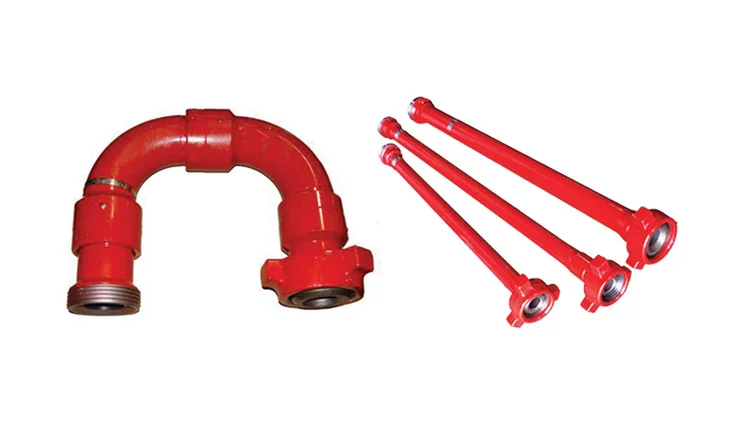

Штуцеры HAMMER LUG и пупочные соединения

Союзы HAMMER LUG – это трубы с интегрированным дизайном (без сварных частей) для нефти, газа, буровых жидкостей, воды, цемента, воздуха и т.д. Широко используются в промывах, гидравлических разрывах, цементировании, услугах проводной связи, в системах глушения и убивания и т.д. Изготавливаются из хромомолибденовой стали в размерах от 1″ до 3″, в различных конфигурациях – углы, тройники, кресты, пупочные соединения, с соединениями HAMMER LUG или соединениями с резьбой NPT. Рабочее давление в соответствии с типом союза HAMMER LUG, например, 414 бар (6000 PSI) для Фигуры 602, 1034 бар (15000 PSI) для Фигуры 1502. Доступны союзы для сероводородного сервиса.
