Арматура MP / HP

Ультравысоконапорные соединения – общая информация

Ультравысоконапорные соединения представлены в нескольких вариантах, большинство из которых базируется на стандарте Autoclave. В версиях MP, HP и HP Waterblast конец трубы имеет конус под углом 58°-59°, а седло корпуса — 60°. Герметизация достигается при контакте конусов (металл о металл). Система HP Waterblast является производной системы HP.

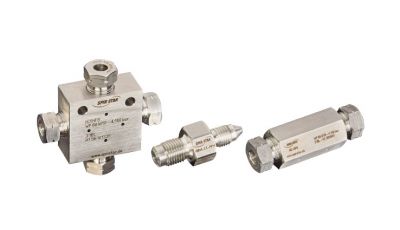

Арматура MP/HP представляет собой специальный тип соединений трубопроводов и шлангов, предназначенных для рабочих давлений: MP до 1380 бар (20000 PSI) и HP до 4140 бар (60000 PSI). Труба имеет конусное окончание 58º-59º и левую резьбу. На левую резьбу накручивается стопорное кольцо, с помощью которого гайка с внешней резьбой, вкрученная в седло, прижимает конус трубы к конусу в седле. Такие соединения используются в элементах арматуры MP/HP: прямые соединители, угловые соединения, тройники и крестовины, а также клапаны: игольчатые, шаровые и обратные. Это позволяет создавать ультравысоконапорные установки UHP. Некоторые элементы (шаровые и обратные клапаны) рассчитаны на более низкие давления (690 бар, 1034 бар) и используют резьбу NPT.

Сборка соединительных компонентов MP/HP

MP – (medium pressure) давление до 1380 бар (20 000 PSI)
HP – (high pressure) давление до 4140 бар (60 000 PSI)

1 – труба UHP; 2 – гайка; 3 – стопорное кольцо; 4 – соединитель; 5 – шланг SPIR STAR; 6 – дренажное отверстие («weep hole»)

α = 58º (конец трубы); α = 60º (седло корпуса)

В соединениях типа MP гайка упирается в стопорное кольцо, накрученное на конец трубы, а в соединениях типа HP кольцо размещается внутри гайки.

Для правильно подготовленной трубы (конус 58° + подходящей длины левая резьба) сначала надевается гайка, затем накручивается стопорное кольцо. Правильное положение кольца – когда со стороны конуса видны 1-2 витка резьбы. Подготовленную таким образом трубу вставляют в седло, закручивают вручную, а затем затягивают динамометрическим ключом согласно рекомендациям для рабочего давления и размера трубы.

Для соединений MP/HP рекомендуется использовать пасту, предотвращающую заклинивание резьбы.

Игольчатые ультравысоконапорные клапаны MP / HP

Игольчатые ультравысоконапорные клапаны

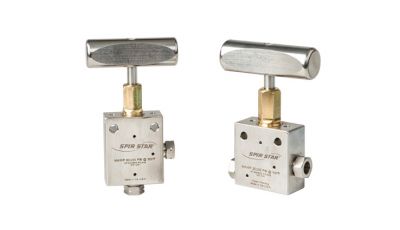

Игольчатые ультравысоконапорные клапаны высокого качества с соединениями MP и HP, выполненные из стали AISI 316 (рукоятка – алюминий, опционально нержавеющая сталь). Шток (игла) изготовлен из стали 17-4 PH. Уплотнение сальника выполнено из PTFE с добавлением стекловолокна. Диапазон рабочих температур от -17°C до +315°C. При температурах выше 200°C рабочее давление зависит от температуры – свяжитесь с Tubes International. Пропуск жидкости возможен в обоих направлениях. Клапаны оснащены штоком с не вращающимся наконечником; клапан полностью открывается всего за 4,5 оборота (3 оборота для размеров 3/4” и 1”). Возможны специальные исполнения с открытием за 1,75 оборота. Оснащены дренажными отверстиями («weep hole») с обеих сторон для контроля герметичности. Отверстия для монтажа болтами предусмотрены в стандартной комплектации. Маркировка на клапане обеспечивает полную идентификацию. Доступны клапаны с пневмоприводом вместо ручного, а также клапаны по стандарту NACE MR-01-75 на заказ.

Шаровые ультравысоконапорные клапаны

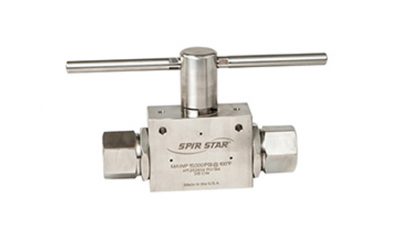

Шаровые клапаны высокого качества (trunnion type) рассчитаны на рабочее давление до 20000 psi (1380 бар) с соединениями NPT и MP, выполненные из нержавеющей стали AISI 316. Уплотнения из PEEK и Viton. Отверстия для монтажа болтами предусмотрены в стандартной комплектации. Маркировка на клапане обеспечивает полную идентификацию. Диапазон рабочих температур от -28°C до +204°C. Внимание: не рекомендуется для молекулярных газов (гелий, водород).

Обратные клапаны

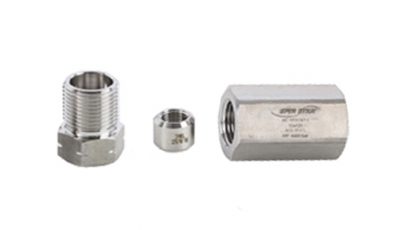

Обратные клапаны предотвращают обратный поток и возможные повреждения системы давления. Выполнены из нержавеющей стали AISI 316, с соединениями NPT, MP и HP. Номинальное давление открытия – 15 psi (1 бар). Диапазон рабочих температур для NPT: от -18°C до +204°C. Диапазон рабочих температур для MP/HP: версия «soft seat» – от -45°C до +204°C, версия «metal seat» («ball seat») – от -80°C до +260°C. Уплотнения из PEEK. Доступны исполнения по стандарту NACE MR-01-75.
