Шланги TYGON^®

Шланги Tygon^® — общая информация

Шланги Tygon^® являются зарегистрированным брендом термопластичных (полимерных) шлангов, производимых компанией Saint-Gobain Performance Plastic’s. Эти шланги изготавливаются из различных формул (смесей) полимеров, включающих такие материалы, как силикон, ПВХ, полиуретан, фторополимеры, термопластичные эластомеры и другие пластики. Благодаря физико-химическим свойствам и точности изготовления указанных материалов получены шланги, обладающие уникальными характеристиками, такими как: прозрачность, гибкость, устойчивость к сжатию, упругость, газопроницаемость, химическая стойкость, гладкость поверхности, отсутствие гемолитических свойств, нетоксичность и биосовместимость. Разнообразие сложных формул смесей, используемых в производстве шлангов Tygon^®, позволяет широко применять эти шланги в таких областях, как пищевая, фармацевтическая, медицинская, биотехнологическая, химическая и нефтехимическая промышленность, в перистальтических насосах и лабораториях. Название шланг Tygon^® стало нарицательным в профессиональной среде, связанной с промышленностью и наукой, став синонимом качества и точности исполнения.

Компания Tubes International помогает подобрать шланг для конкретного применения, а также предоставляет образцы для тестирования клиентом. Возможна выдача свидетельства соответствия при предварительном указании рабочих параметров (давление, среда, температура и дополнительные параметры). Свидетельство соответствия может быть предоставлено для среды, указанной в паспорте химической безопасности производителя.

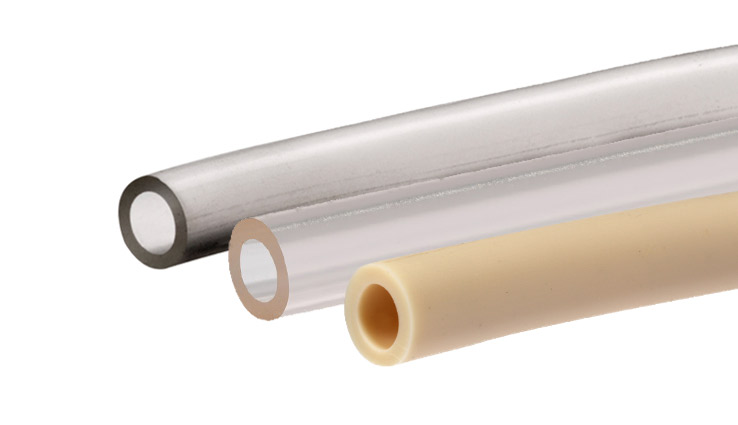

Перистальтические шланги

Перистальтические шланги используются в насосах, где вращающийся ротор сжимает стенки шланга роликами или кулачками, перемещая внутри шланга жидкие или полужидкие вещества. Шланги для перистальтических насосов производятся из чрезвычайно эластичной резины (натуральная резина, NBR, CSM, EPDM, силикон и другие), устойчивой к сжатию, истиранию и обладающей соответствующей химической стойкостью. Шланги могут иметь текстильное армирование. Примеры применения перистальтических шлангов:

пищевая промышленность (молоко, йогурты, мороженое, фруктовые соки, напитки, сиропы, джемы, шоколад, яйца, соусы, масла, жиры);
косметическая промышленность (мыло, зубная паста, шампунь, кондиционеры, краски для волос, косметические жидкости, кремы);
химическая промышленность (кислоты и щелочи в суспензии, каустическая сода, латексное молоко, смолы, клеи, моющие средства, растворители, пигменты, отбеливатели);
строительная промышленность (шлам, ил, краски, красители, лаки, дистиллированная вода, известковое молоко, цементный раствор, бентонит, сточные воды);

Для подбора подходящего шланга (запасной части) для перистальтического насоса необходимо обратиться в Tubes International и указать, кроме среды и условий эксплуатации:

какова наружная поверхность используемого шланга: шероховатая или очень гладкая;
внутренний и наружный диаметр шланга;
длину обслуживаемого участка шланга;
имеет ли шланг увеличенные наконечники, их внутренний и наружный диаметр, а также длину.

Разделение шлангов Tygon^® по наиболее частым областям применения

В зависимости от наиболее частых применений, шланги Tygon^® можно разделить на:

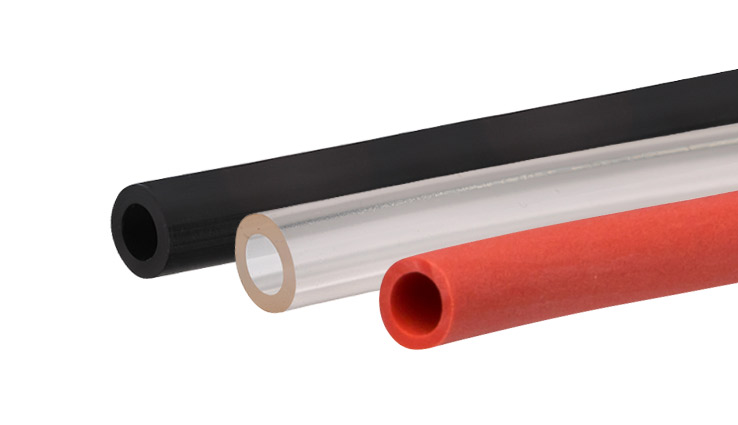

Универсальные шланги:
- Tygon^®S3™E-3603: универсальный шланг для лабораторий и перистальтических насосов. Не содержит фталатов и BPA (Бисфенол А).
- Tygon^®B-44-4X I.B.: универсальный, гибкий, армированный полиэфирной оплеткой, нетоксичный шланг без запаха и вкуса.

Промышленные шланги для перистальтических насосов:
- Tygon^®A-60-G: универсальный, черный, гибкий шланг, устойчивый к износу, старению, озону и тепловому излучению.

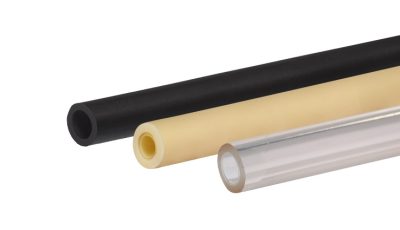

- Tygon^®Chemical: кремовый химический шланг с внутренним слоем, устойчивым к кислотам, щелочам, солям, кетонам, спиртам и другим веществам.
- Tygon^®E-1000: мягкий и гибкий шланг с высокой стойкостью к агрессивным химическим веществам. Идеально подходит для насосов с низким крутящим моментом и вязких веществ.
- Versilon™ F-5500-A: черный, гибкий шланг из фторэластомера. Рекомендуется для транспортировки светочувствительных и агрессивных сред.
- Tygon^®A-60-C: универсальный, бежевый шланг без запаха и вкуса с исключительной гибкостью и устойчивостью к деформациям.

Шланги для пищевой промышленности для перистальтических насосов; соответствуют требованиям FDA и регламентам ЕС EC 1935/2004 и 10/2011/EU:
- Tygon^®XL-60: прозрачный шланг без фталатов с высокой гибкостью и устойчивостью к озону, кислороду и старению. Устойчив к большинству кислот и щелочей.
- Tygon^®S3™E-LFL: кристально прозрачный шланг для пищевой, косметической, фармацевтической и химической промышленности. Устойчив к износу, старению, нетоксичен и химически стоек.

Шланги для пищевой промышленности, транспортировочные; соответствуют требованиям FDA и регламентам ЕС EC 1935/2004 и 10/2011/EU:
- Tygon^®S3™B-44-3: универсальный, глянцево-прозрачный, легкий и гибкий шланг без фталатов.
- Tygon^®2375-C: прозрачный, гибкий шланг, устойчивый к кислотам, щелочам, кетонам, солям и спиртам.

Шланги для молочной промышленности:
- Tygon^®S3™M-34-R: полностью прозрачный шланг с очень гладкой внутренней поверхностью; соответствует требованиям FDA и регламентам ЕС EC 1935/2004 и 10/2011/EU.
- Tygon^®S3™ A24-C: шланг для транспортировки воздуха в линиях доения молока, выдерживающий полное вакуумирование; предназначен для работы с шлангом Tygon^®S3™ M-34-R в процессе доения.

Промышленные шланги:
- Versilon™ C-210-A: универсальный, прозрачный полиуретановый шланг, устойчивый к износу.
- Versilon™ C-544-A I.B.: универсальный, напорный полиуретановый шланг, армированный полиэфирной оплеткой, устойчивый к износу.
- Tygon^®A-60-C I.B.: универсальный, бежевый, напорный пищевой шланг, армированный полиэфирной оплеткой.

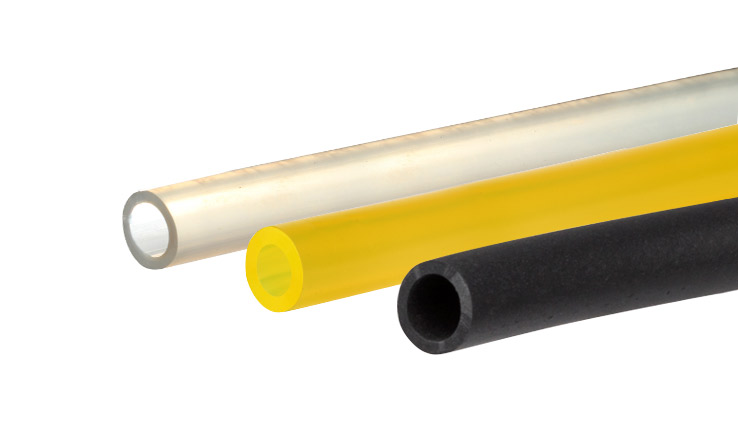

Шланги для химических процессов и транспортировки топлива:
- Tygon^®F-4040-A: полупрозрачный, желтый шланг для нефтепродуктов с добавлением биоэтанола до 10%. Устойчив к старению, озону и УФ-излучению.
- Tygon^®R-3400: гибкий, черный шланг, устойчивый к химическим веществам, озону и атмосферным условиям. Рекомендуется для транспортировки светочувствительных сред.
- Tygon^®LP-1200: гибкий шланг для нефтепродуктов с добавлением биоэтанола до 100%. Имеет очень низкий коэффициент проницаемости для ароматических углеводородов.

Фторополимерные шланги:
- Versilon™SE-200: прозрачный шланг с внутренним слоем из фторополимера FE. Устойчив к очень агрессивным химическим веществам, растворителям, метилэтилкетону (MEK) и другим.

Применение шлангов TYGON^®

Пищевые — шланги, соответствующие санитарным требованиям для контакта с пищевыми продуктами: Европейский Союз: 1935/2004/EC и 10/2011/EU, американские стандарты FDA, NSF, 3-A и другие. Нетоксичны, не содержат вредных веществ (фталатов, BPA), без запаха и вкуса. Имеют гладкую, непористую внутреннюю поверхность, предотвращающую оседание продукта. Легко полностью очищаются и стерилизуются. Устойчивы к чистящим средствам. Часто требуется высокая прозрачность (гладкая, кристаллическая). Может быть необходима стерилизация и идентификация партий (LOT).
Фармацевтические, биотехнологические и медицинские — шланги, соответствующие требованиям гигиены и биосовместимости: ISO 10993, Европейская Фармакопея, американская USP (US Pharmacopoeia) Class VI и специфическим медицинским и биотехнологическим требованиям. Нетоксичны, не содержат вредных веществ (фталатов, BPA), низкая экстрагируемость, отсутствие гемолитичности и пирогенности. Имеют гладкую, непористую внутреннюю поверхность, предотвращающую оседание продукта. Легко полностью очищаются и стерилизуются. Может быть необходима прозрачность для визуализации потока или непрозрачность для защиты веществ от УФ-излучения. Обычно требуется идентификация партий (LOT).
Универсальные — шланги, предназначенные в первую очередь для общепромышленных или лабораторных применений (некоторые соответствуют санитарным требованиям, например, FDA). Изготовлены из ПВХ, полиуретана (устойчивы к маслу и истиранию), ТПЭ, натурального и нитрильного каучука.
Топливные — шланги, предназначенные в основном для топливных систем малых двигателей внутреннего сгорания (устройства и инструменты, например, садовые, малые транспортные средства и т.п.). Устойчивы к разбуханию и затвердеванию под воздействием углеводородов, гибки при низких температурах, обладают низкой экстрагируемостью (чистота топлива) и минимальной проницаемостью для топливных паров, что защищает оператора и окружающую среду. Прозрачность стенок позволяет контролировать поток.
Химические — шланги с высокой химической стойкостью (некоторые также соответствуют санитарным требованиям для контакта с пищевыми продуктами по европейским стандартам или FDA). Изготовлены из специальных полимеров, каучука FKM (витона), термопластичных эластомеров и ПВХ.

Применение шлангов TYGON^® в перистальтических насосах

Многие шланги TYGON^® разработаны для использования в перистальтических насосах, обладая такими характеристиками, как оптимальная мягкость, эластичность, устойчивость к сжатию, износостойкость (уменьшение «спалляции» — выделения частиц материала шланга под воздействием давления ротора насоса) и высокая усталостная прочность. В стандартных условиях эти шланги могут работать в перистальтических насосах более 1000 часов.

Свойства

Рабочее давление

Рабочее давление для шлангов TYGON^® установлено с коэффициентом безопасности 1:5 относительно разрывного давления (1:4 для шлангов, армированных оплеткой — I.B.) при комнатной температуре 23°C. При повышенных температурах следует учитывать снижение рабочего давления согласно данным таблиц для конкретного типа шланга или (ориентировочно) по общим характеристикам материала.

Вакуум и применение шлангов TYGON^® в вакуумных системах

Для большинства шлангов TYGON^® указано максимальное рабочее вакуумное давление при температуре +23°C в мм рт. ст. (760 мм рт. ст. = 1 бар). Рабочее вакуумное давление определяется на основе статического теста вакуума для образца длиной 610 мм в течение 10 минут. При повышенных температурах следует учитывать снижение вакуумного давления. Для постоянного использования в условиях полного вакуума рекомендуется применять версию VACUUM или проверенные размеры шлангов с максимально толстой стенкой.

Химическая стойкость

Шланги TYGON^® изготовлены из специальных материалов, подобранных для конкретного типа шланга, что может влиять на их химическую стойкость по сравнению со стандартными материалами данного типа. Для определения химической стойкости конкретного шланга следует обращаться к подробной таблице химической стойкости шлангов TYGON^®, доступной на сайте. Рекомендуется выбирать шланг в сотрудничестве со специалистами Tubes International.

Термостойкость

Физические свойства шлангов TYGON^® определяются при комнатной температуре 23°C. Как правило, при снижении температуры окружающей среды шланги становятся более жесткими, а при повышении температуры — более гибкими, но менее прочными.

Механические свойства

Кроме рабочего давления, гибкие шланги обладают рядом важных механических характеристик, таких как минимальный радиус изгиба, гибкость, усилие, необходимое для изгиба, мягкость, растяжимость и т.д., которые важны для правильного выбора шланга под конкретное применение. Эти свойства трудно точно параметризовать и сравнить. Однако доступны точные данные о свойствах материалов отдельных шлангов TYGON^®, включая ключевые параметры (твердость и минимальный радиус изгиба), указанные в каталожных описаниях. Рекомендуется выбор шланга на основе прямой оценки механических свойств образца в сотрудничестве с Tubes International.

Установка шлангов TYGON® на соединительные элементы

Установка шлангов TYGON^® на соединительные элементы

К шлангам TYGON^® можно применять различные типы соединительных элементов. Материал соединительных элементов, как и сам шланг, должен соответствовать требованиям конкретного применения, включая химическую стойкость, гигиеничность и биосовместимость.

Для неармированных шлангов с низким рабочим давлением основным вариантом являются фитинги с ребристым хвостовиком, подобранные по внутреннему диаметру шланга так, чтобы шланг можно было надеть на фитинг с достаточным натягом. Для предотвращения соскальзывания шланга с фитинга следует использовать подходящий хомут (пластиковый хомут, пружинный зажим, червячный или винтовой хомут и т.д.), который выбирается в зависимости от рабочего давления, твердости и эластичности шланга.

Другим вариантом является использование натяжных соединений с навинчиваемой прижимной втулкой. Для армированных шлангов с более высоким рабочим давлением крепление шланга должно быть более прочным, и его надежность следует проверять в условиях реального применения.

В случае возникновения сомнений рекомендуется обратиться в Tubes International или заказать готовые сборки (шланги с установленными соединительными элементами).

Очистка и стерилизация

Чистота и стерильность шлангов в пищевой, фармацевтической и биотехнологической отраслях

Абсолютным требованием для шлангов, используемых в пищевой, фармацевтической и биотехнологической промышленности, являются чистота (отсутствие загрязнений) и стерильность (отсутствие микроорганизмов). Применяются следующие методы:

Очистка вне системы (Cleaning out of Place – COP);
Очистка в системе без демонтажа шланга (Cleaning in Place – CIP) с использованием растворов кислот и щелочей;
Стерилизация паром в системе без демонтажа шланга (Sterilization in Place – SIP), например, водяным паром при +121°C, 1 бар, в течение 30 минут;
Стерилизация паром вне системы в автоклаве (автоклавирование);
Стерилизация газом — оксидом этилена;
Стерилизация радиационным облучением ионизирующим излучением, например, гамма-лучами с использованием изотопа кобальта 60Co, при дозе излучения (чаще всего 25 кГр (25 килогрей) = 2,5 Мрад (2,5 мегарад)).

КАТАЛОГ
Скачать

ТОРГОВАЯ СЕТЬ
Смотреть

ЗАПРОС
Отправить

Список продуктов:

Универсальные шланги Tygon^®

Шланги Tygon^®для пищевых продуктов

Фармацевтические и биотехнологические шланги Tygon ^®

Топливные шланги Tygon^®

Химические шланги Tygon^®

Нужна помощ при подборе товара или не нашли нужный товар?

Звоните: +7 7212 90 93 95 или пишите: karaganda@tubes-international.com

ВЫСЛАТЬ ЗАПРОС

FAQ — Шланги TYGON ^®:

Что такое шланги TYGON,^® и VERSILON^™?

TYGON^® и VERSILON^™ — это запатентованные бренды шлангов компании Saint-Gobain Performance Plastics.

Шланги TYGON^® и VERSILON^™ изготавливаются из различных эластомеров и пластмасс, включая силикон, ПВХ, полиуретан, фторополимеры и термопластичные эластомеры. Все шланги производятся из материалов высочайшего качества и чистоты в контролируемых условиях с использованием современных технологий. Они применяются в сферах, требующих уникальных свойств и лабораторной чистоты продукции.

Линейка TYGON^® и VERSILON^™ включает десятки типов экструдированных шлангов без армирования и с текстильным армированием, рассчитанных на небольшие рабочие давления в диапазоне от нескольких до десятков бар, а также на определённое вакуумное давление вплоть до полной вакуумной среды. Рабочая температура шлангов в зависимости от используемого материала может достигать 200°C. Шланги выпускаются в широком диапазоне размеров, позволяя для одной и той же внутренней диаметральной размерности выбрать разные толщины стенки. Стандартная длина рулона шланга от производителя обычно составляет 15 м.

Основные области применения шлангов TYGON^® и VERSILON^™ включают:

транспортировку и разлив (дозирование) пищевых продуктов и напитков,
фармацевтические и биотехнологические процессы,
медицинские приложения,
универсальное использование,
работу с топливом и маслами,
применение для агрессивных химических веществ.

Какие шланги TYGON^® используются в топливной промышленности?

Шланг TYGON^® F4040-A подходит для топлива с низким содержанием этанола до 10%. Если требуется низкая газопроницаемость, рекомендуется использовать шланг TYGON^® LP1200, что подтверждено соответствующим сертификатом. Области применения включают транспортировку топлива между баком и двигателем в парапланах, триммерах, газонокосилках и других устройствах.
