Подогреваемые шланги
Подогреваемые шланги – общая информация
Подогреваемые шланги используются в процессах, требующих нагрева, расплавления, а главное – поддержания постоянной повышенной температуры протекающих через шланг веществ, таких как: масла, смазки, воски, смолы, краски, грануляты, пищевые продукты. Особенно популярным применением является дозирование термоплавких клеев (hot-melt). Подогреваемые шланги делятся на электрически подогреваемые и подогреваемые теплоносителем (теплоносительный масло, пар). Они изготавливаются на основе тефлоновых, стальных, иногда резиновых шлангов. Могут быть выполнены в стандарте EX, соответствующем директиве ATEX, для зон с риском взрыва. Специальные разновидности включают двойные подогреваемые шланги для производства полиуретановой пены и шланги для систем анализа выхлопных газов..
Электрически подогреваемые шланги (ETH, Electrically Trace Heated) состоят из:
- базового шланга с концовками, устойчивого к давлению, температуре и транспортируемой среде;
- нагревателя и датчика температуры;
- теплоизоляции;
- внешней оболочки и концевых защит;
- соединительного кабеля, вилки и регулятора температуры.
Базовый шланг
Базовый шланг выбирается в зависимости от необходимого рабочего давления и расхода среды. Чаще всего это тефлоновый шланг с оплеткой из нержавеющей стали. Материал такого шланга обладает высокой химической и термической стойкостью (до +250°C), а также низким коэффициентом трения. Для температур выше +250°C используются стальные шланги.
Концевые элементы
Шланг оснащается с обеих сторон резьбовыми, трубчатыми или фланцевыми концовками, которые подбираются согласно спецификации клиента. Tubes International может предоставить подогреваемые шланги практически с любыми типами концовок, доступными на рынке.
Нагреватель и датчик температуры
Нагреватель и датчик температуры наматываются на базовый шланг. Мощность нагревателя подбирается в зависимости от необходимой температуры, диаметра и длины шланга. Напряжение питания обычно составляет 230 В (опционально 12 ÷ 500 В). Датчики температуры стандартно типа PT100, термопары J и K, также доступны датчики NI120, NTC и другие.
Теплоизоляция
Тип теплоизоляции зависит от рабочей температуры. Для температур до +100°C используется эластомерная пена, до +250°C – силиконовая пена, для более высоких температур – изоляция из стекловолокна.
Внешняя оболочка
Внешняя оболочка может быть выполнена из полиамидной оплетки, а также доступны стальные, полиуретановые, силиконовые или из стекловолокна.
Стандартная полиамидная оплетка
Гофрированный полиуретановый шланг
Оплетка из стекловолокна
Гофрированный шланг из полиамида
Шланг из металлической ленты
Стальная оплетка
Оболочка из силиконовой резиныКонцевые защиты
Концевые защиты бывают двух видов: жесткие и мягкие. Жесткие защиты из полиамида уменьшают гибкость шланга между концовками, но снижают нагрузку на место соединения. Мягкие защиты из эластомера благодаря своей гибкости рекомендуются для коротких шлангов.
Жесткая защита
Мягкая защита
Соединительный кабель, вилки и регулятор температуры
Из подогреваемого шланга выводится соединительный кабель, например, длиной 1,5 м с вилкой или свободным концом. Шланги могут использоваться с регулятором температуры клиента или поставляться с различными типами регуляторов: от простейших встроенных мини-контроллеров до многоканальных регуляторов для нескольких шлангов.
Резиновые шланги с интегрированной системой нагрева
Особым видом подогреваемых шлангов являются резиновые шланги с интегрированным нагревательным элементом, намотанным на внутреннем слое резинового шланга и вулканизированным. Температурный датчик считывает температуру непосредственно со стенки шланга. Визуально такие шланги не отличаются от стандартных резиновых. Эти шланги (например, из резины NBR) применяются преимущественно в пищевой промышленности для транспортировки жиров, шоколада и других пищевых продуктов.
Тефлоновые шланги CORROFLON и BIOFLEX ULTRA с электрическим подогревом
Эти шланги изготовлены на основе процессуальных тефлоновых шлангов CORROFLON и BIOFLEX ULTRA. Они могут иметь концевые элементы с внутренним слоем PTFE, «распушенным» на уплотнительной поверхности конца. Используются в пищевой промышленности и для перекачки опасных химических веществ.
Процессуальные тефлоновые шланги CORROFLON и BIOFLEX ULTRA также доступны в версии CH с подогревом паром. Они являются альтернативным решением по сравнению с электрически подогреваемыми шлангами и применяются там, где теплоноситель в виде технологического пара или теплоносительного масла доступен, либо использование электрического питания невозможно или нежелательно. Часто используются при разгрузке железнодорожных цистерн и могут применяться в зонах с риском взрыва.
Список продуктов:

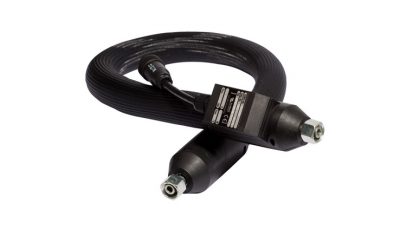

Электрически подогреваемые шланги

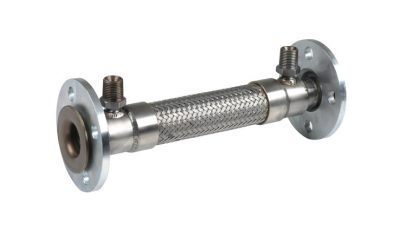

Шланги, подогреваемые теплоносительным маслом

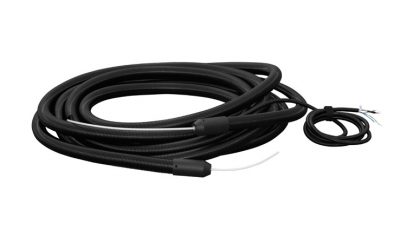

Шланг для анализаторов выхлопных газов

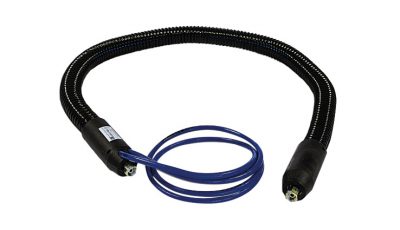

PTFE шланги со спирально намотанным нагревательным элементом

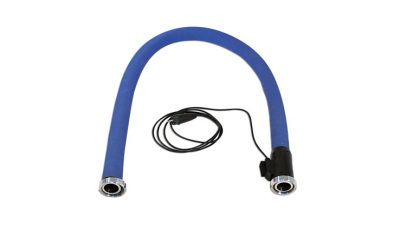

Резиновые подогреваемые шланги

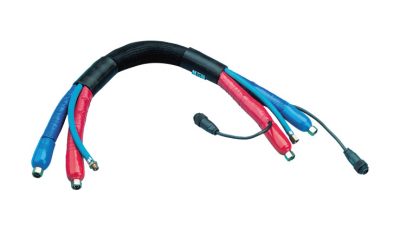

Двойные подогреваемые шланги
Нужна помощ при подборе товара или не нашли нужный товар?
FAQ — Подогреваемые шланги :
Наиболее часто в подогреваемых шлангах используются датчики PT100. В переработке пластмасс также популярны термопары типа J (Fe-CuNi), иногда используются термопары типа K (NiCr-Ni). В системах Hot Melt нередко встречаются датчики NI120.
Да. Каждый подогреваемый шланг, в зависимости от материала изготовления, имеет корректирующие коэффициенты рабочего давления, которые необходимо учитывать при расчётах. Например, PTFE-шланг диаметром 8 мм с максимальным рабочим давлением 200 бар при комнатной температуре, при +250°C сможет работать максимум при давлении 166 бар (корректирующий коэффициент 0,83).
Выбор подогреваемого шланга осуществляется индивидуально для конкретного применения. Для правильного подбора необходимо указать следующую информацию: транспортируемую среду, рабочее давление, температуру, которую нужно поддерживать, выполняемые движения, напряжение питания, требуемый датчик температуры, а также параметры шланга, такие как диаметр, длина и тип концовок.
В зоне с риском взрыва могут работать только специально предназначенные для этого подогреваемые шланги, оснащённые нагревателями и датчиками в исполнении «Ex».
Электрически подогреваемые шланги часто применяются в экструзорах, машинах Hot Melt, упаковочных машинах, кромкооблицовочных станках, а также в анализаторах выхлопных газов.
