Коллекторы клапанов

Коллекторы клапанов – техническая информация

Коллекторы клапанов объединяют несколько клапанов в едином корпусе. Они устанавливаются в системы контроля и измерения, непосредственно перед манометрами или преобразователями давления для защиты этих приборов от повреждений. Входы коллектора подключены к процессным линиям, а выходы – к измерительным приборам. Управление клапанами коллектора позволяет безопасно измерять статическое давление, отключать измерительный прибор от процессной линии, продувать или выпускать среду из измерительной линии, калибровать прибор. Коллекторы клапанов обычно используются с дифференциальными преобразователями давления. Измеряя разницу давления в двух точках технологической системы (измеряя дифференциальное давление), можно определить расход, измерить уровень жидкости в закрытых резервуарах, легко проверять насосы и фильтры. Коллекторы клапанов широко применяются в промышленных системах, особенно в химической и нефтехимической отраслях (нефть и газ). Tubes International предлагает 1, 2, 3, 4 и 5-ходовые коллекторы клапанов от HAM-LET ASTAVA.

Примером самой простой конфигурации является 2-ходовой коллектор с входом, основным выходом и выпускным выходом. К основному выходу подключается манометр, а выпускной выход остается свободным. Для проверки давления в системе нужно открыть запорный клапан, и тогда давление подается на манометр. Чтобы сбросить давление с манометра, не повредив его, сначала нужно закрыть запорный клапан, а затем открыть выпускной клапан, который выпустит давление с манометра. Установив коллектор клапанов в технологическую линию, можно в любое время безопасно и просто измерить давление в системе.

  • стандартные блоки выполнены из стали AISI 316, а также из специальных высококоррозионностойких материалов, таких как титан, сталь Duplex, никелевые сплавы (Alloy C-276), монель (Alloy 400), сталь 6 Mo;
  • все блоки соответствуют требованиям стандарта NACE MR-01-75 / MR-01-03 (касается стойкости к коррозионному растрескиванию под действием сульфидов, происходящему при наличии сероводорода в нефти или газе – H2S);
  • полная прослеживаемость материалов всех компонентов;
  • максимальное рабочее давление до 690 бар (для специальной конструкции); стандартное давление 400 или 600 бар в зависимости от уплотнения; максимальный рабочий диапазон температур от -50ºC до +540ºC (для клапанов с уплотнением Grafoil®);
  • оборудованы игольчатыми клапанами, где игла, закрывающая поток, представляет собой керамический шарик (Al2O3), твердый, не вращающийся в седле, что значительно увеличивает срок службы клапана;
  • уплотнение сальника клапана с корпусом типа металл-металл в корпусе клапана; соединение защищено фиксирующим штифтом; специальная версия с уплотнением металл-металл в седле, защита от утечек;
  • шток клапана выполнен из стали AISI 316 Ti с покрытием из карбида хрома, что предотвращает заедание штока и увеличивает количество рабочих циклов; уплотнение, расположенное ниже резьбы штока, защищает резьбу; шток имеет нарезную резьбу;
  • уплотнение штока клапана выполняется с помощью уплотнительных колец (тип PACKING, для «жестких» материалов – Grafoil®, PTFE) или с помощью о-рингов (тип ORING, для эластомеров – Viton, NBR, перфторэластомер (FFKM), EPDM); рабочая температура и давление зависят от используемого материала уплотнения;
  • стандартные ручки клапанов типа «Т», опционально – клапаны в исполнении AT «анти-неприкосновенность» или LD (с замковым устройством);
  • блоки клапанов для монтажных систем и для прямого монтажа: резьбовые соединения NPT и BSP, соединители LETLOK®, специальные фланцы IEC61518 / DIN19213 (стандарт для подключения преобразователей давления к блокам клапанов);
  • все блоки проходят заводские испытания.

блоки клапанов

Конец (игла) штока – керамический шарик (Al2O3)

A – клапан вентиляцииКрасный: Клапан вентиляции
служит для сброса давления, находящегося в клапане.

блок клапановB – Синий: Запорный клапан
служит для закрытия и открытия клапана.

остров клапановC – Зеленый: Клапан выравнивания давления
служит для выравнивания давления между двумя выходами клапана.

блок клапанов ham-let

блоки клапанов

Опции ручек клапанов

T – стандарт,

AT – «anti-tamper» (защита от несанкционированного доступа)

LD – с замком (ключ для AT заказывается отдельно)

КАТАЛОГ
Скачать

ТОРГОВАЯ СЕТЬ
Смотреть

ЗАПРОС
Отправить

Список продуктов:

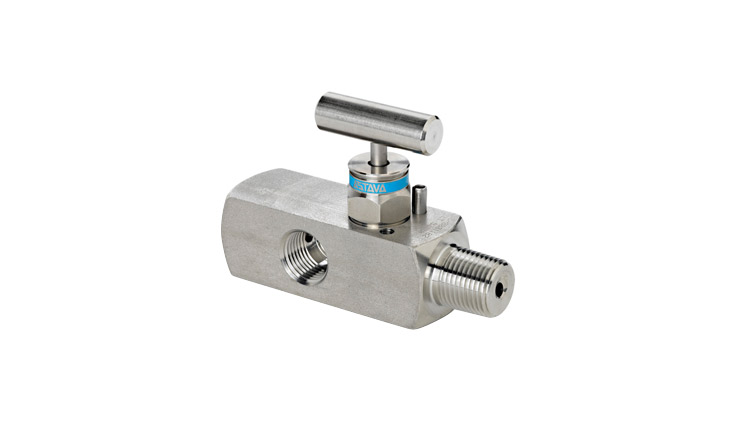

1-клапанные блоки

1-клапанные блоки

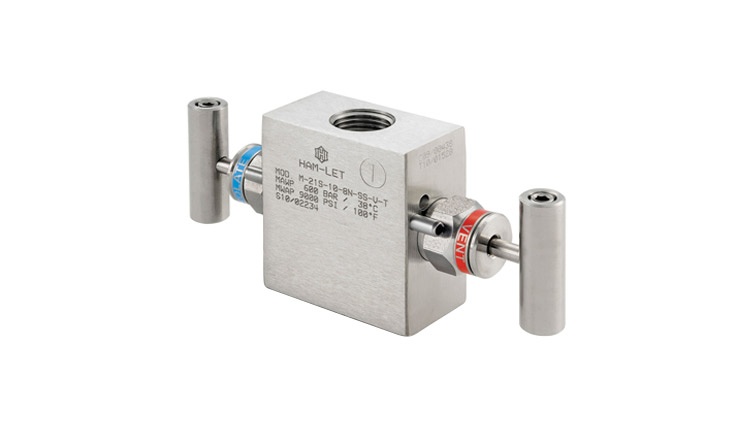

2-клапанные блоки

2-клапанные блоки

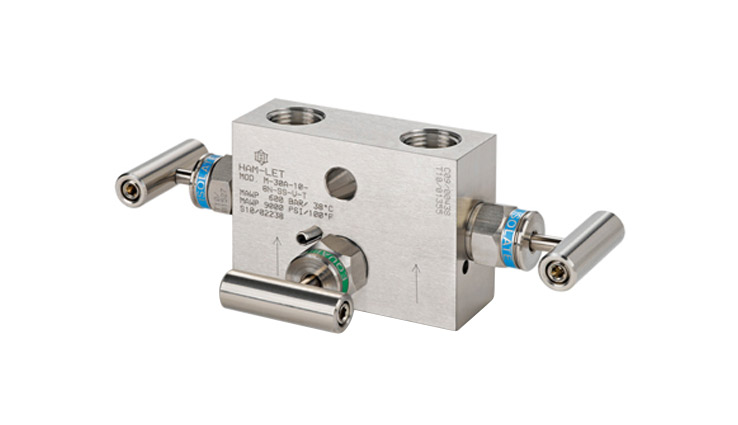

3-клапанные блоки

3-клапанные блоки

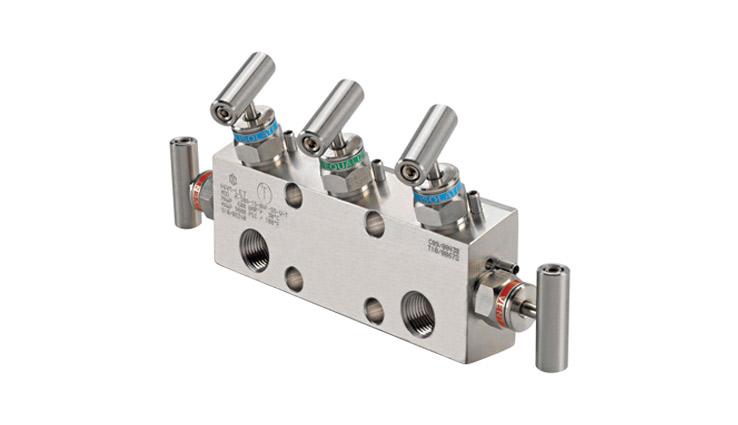

5-клапанные блоки

5-клапанные блоки

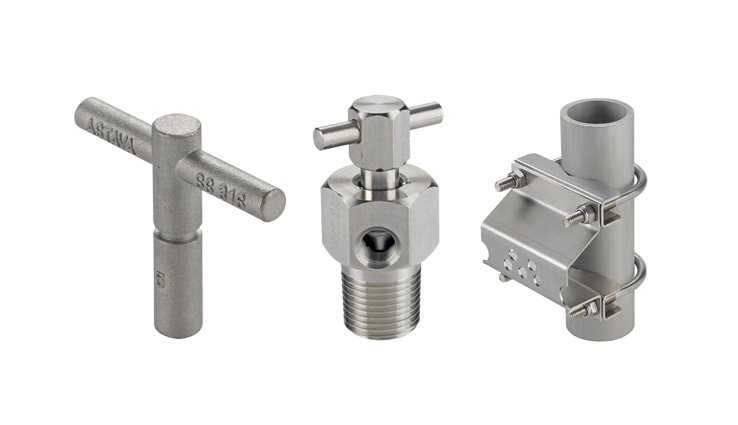

Аксессуары для клапанных блоков

Аксессуары для клапанных блоков

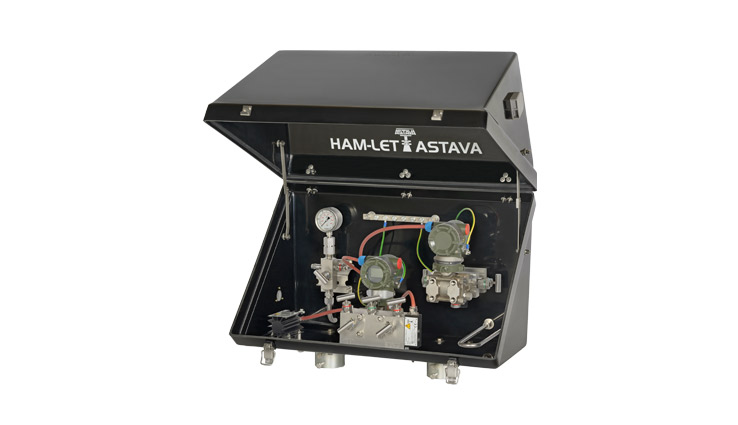

Защитные шкафы для контрольно-измерительного оборудования
