Как правильно монтировать Тройник цанговый "L" поворотный с наружной конической резьбой, тип R38, чтобы избежать протечек и повреждений уплотнения NBR?

Тройник цанговый "L" поворотный с наружной конической резьбой, тип R38 montuokite taip, kad nepablogėtų sandarumas ir nepažeistumėte NBR tarpinių: 1. Patikrinkite detales: įsitikinkite, kad R38 sriegis, korpusas ir čiaupas be įbrėžimų, nešvarumų ir deformacijų. NBR tarpinės turi būti švarios, elastingos, be plyšių. 2. Paruoškite vamzdį: pjūvis tiesus, nušlifuoti aštrūs kraštai, nuvalyta nuo burrų. Vamzdžio galas turi būti lygus ir atitinkamo diametro. 3. Tepkite saikingai: ant sriegio naudokite tik rekomenduotą sandariklį (pvz., plona PTFE juostos sluoksnis ar tepalas, suderinamas su NBR). Venkite tirpiklių, kurie tirpdo NBR. 4. Surinkimas: įstatykite vamzdį iki kontakto su collet (цанга). Laikykite tiesiai ir spauskite, kol pajusite užfiksavimą. Sukite trišakį rankiniu būdu ant išorinio konuso, nenaudokite didelės jėgos ar montavimo veržliarakčių, kurie gali deformuoti sriegį arba prispausti tarpinę. 5. Sukimo momentas: sureguliuokite rankiniu prisiveržimu ir, jei reikia, trumpu papildomu atsukimu–prisukimu pagal rekomenduojamą smūgį (nespauskite iki ribos). Per didelis prisukimas kenkia NBR ir sriegio sandarumui. 6. Patikra: po surinkimo patikrinkite sandarumą esant darbinėms sąlygoms (pvz., 16 bar, oro srautas). Stebėkite, ar nėra nuotėkio ar deformacijos. Jei nustatomas nuotėkis, atsukite, patikrinkite tarpinę ir montavimo vietą, pakartotinai surinkite. 7. Priežiūra: vengti cheminių medžiagų, viršijančių NBR temperatūros ribas (-20…+80°C). Periodiškai tikrinkite sandarumą ir collet būklę. Laikantis šių žingsnių, Тройник цанговый "L" поворотный с наружной конической резьбой, тип R38 užtikrins ilgalaikį sandarumą be NBR pažeidimų.

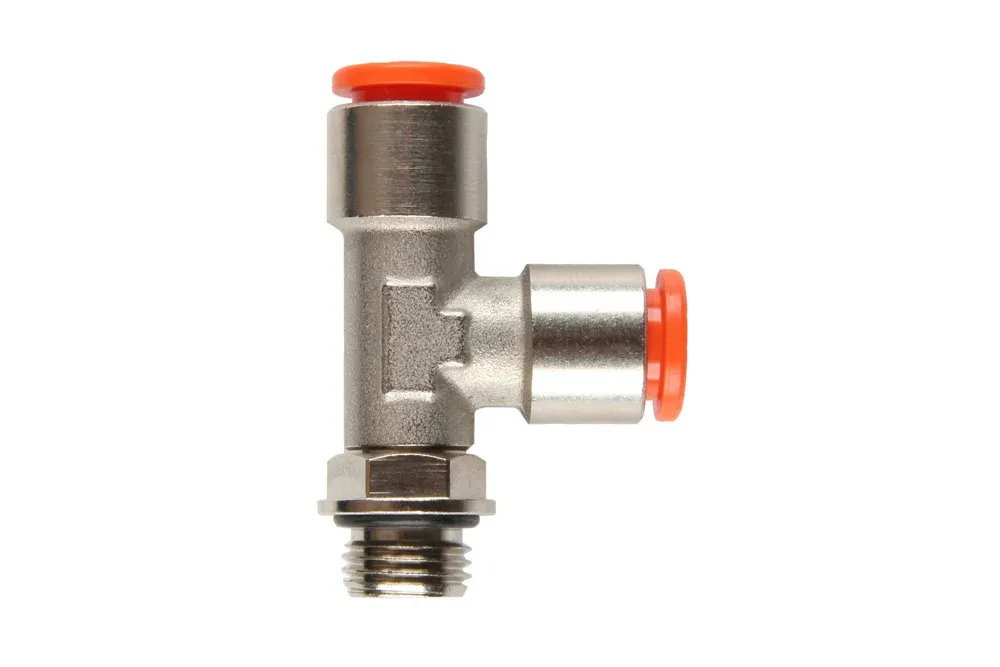

Тройник цанговый «L» поворотный с наружной конической резьбой, тип R38

Все продукты, Штекерные соединения/

Детали

Mатериал	B — латунь (бронза)

Тройник вставной «L» регулируемый с наружной конической резьбой, тип R38, предназначен для соединения трубопроводов и других элементов в пневматических системах. Легкий и быстрый в использовании для многократной сборки без потери герметичности с механической и пневматической стороны. Материал: никелированная латунь. Рабочее давление: 16 бар. Рабочая среда: вакуум, воздух. Температура эксплуатации: от -20°C до +80°C. Уплотнение: NBR.

Список вариантов продукта

Номер артикула	Название варианта продукта	Номинальный внутренний диаметр	Рабочее давление [бар]
MW-2038015	Регулируемый тройник RL38 шланг 12 мм, наружная резьба BSP 3/8	-	16
MW-2038016	Регулируемый тройник RL38 для шланга 12 мм, наружная резьба BSP 1/2	-	16
MW-2L38002	Регулируемый тройник L RL38 шланг 4 мм, наружная резьба BSP 1/8	-	16
MW-2L38008	Регулируемый тройник RL38 шланг 6 мм, наружная резьба BSP 1/8	-	16
MW-2L38009	Регулируемый тройник L RL38 шланг 6 мм, наружная резьба BSP 1/4	-	16
MW-2L38010	Регулируемый тройник L RL38 шланг 8 мм, наружная резьба BSP 1/8	-	16
MW-2L38011	Регулируемый тройник L RL38 шланг 8 мм, наружная резьба BSP 1/4	-	16
MW-2L38013	Регулируемый тройник L RL38 шланг 10 мм, наружная резьба BSP 1/4	-	16
MW-2L38014	Регулируемый тройник L RL38 шланг 10 мм, наружная резьба BSP 3/8	-	16

Тройник вставной «L» регулируемый с наружной конической резьбой, тип R38, предназначен для соединения трубопроводов и других элементов в пневматических системах. Легкий и быстрый в использовании для многократной сборки без потери герметичности с механической и пневматической стороны. Материал: никелированная латунь. Рабочее давление: 16 бар. Рабочая среда: вакуум, воздух. Температура эксплуатации: от -20°C до +80°C. Уплотнение: NBR.
