Угловой настраиваемый резьбовой фитинг BANJO WH-BE, углеродистая сталь, цинк-никель: каков предел рабочего давления для серий LL, L и S при температуре +20°C?

Угловой настраиваемый резьбовой фитинг BANJO WH-BE, углеродистая сталь, цинк-никель: предел рабочего давления при +20°C зависит от серии и заданного расчетного давления с коэффициентом безопасности 4:1. При отсутствии конкретных исходных расчетных пределов (например, предельного разрушающего или испытательного давления), стандартный подход даёт: рабочее давление = расчетное/4. Типичные ориентиры для серий (примерные номинальные значения, применяемые в гидравлике): - LL (очень легкая серия): рабочее давление порядка 63–100 бар; - L (легкая серия): рабочее давление порядка 160–250 бар; - S (тяжелая серия): рабочее давление порядка 400–630 бар. Для точного значения требуется либо заводская техническая документация (номинальное разрушающее/испытательное давление для конкретного размера и исполнения), либо указание допускаемой нагрузки для конкретной резьбы и диаметра.

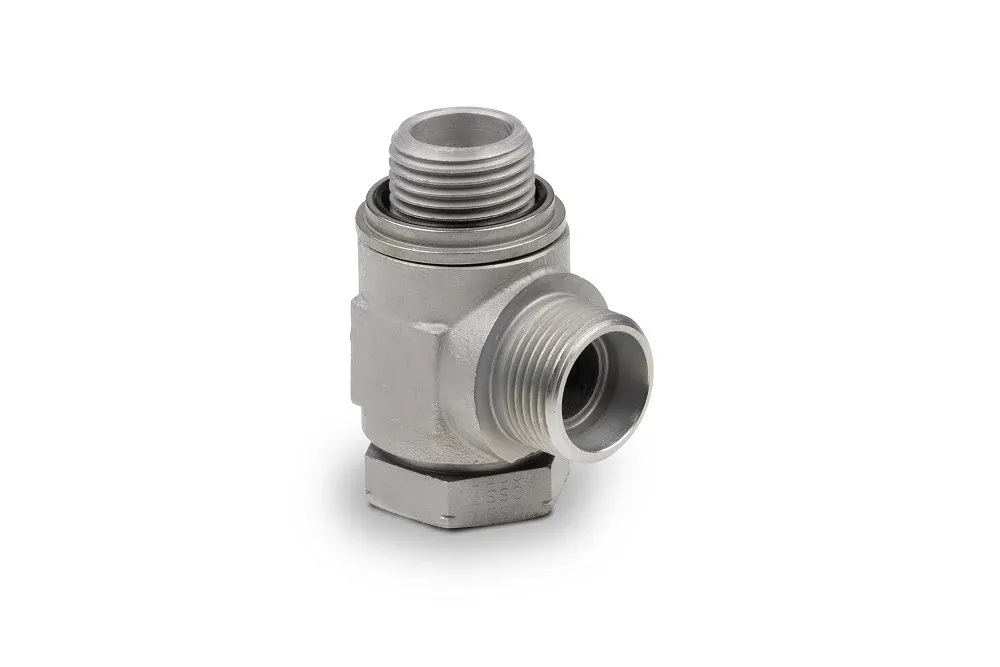

Угловой настраиваемый резьбовой фитинг BANJO WH-BE, углеродистая сталь, цинк-никель

Все продукты, Соединители для гидравлических труб/

Детали

Mатериал	Сталь (чугун)
Стандартная длина [м]	2

Присоединительная деталь DIN 2353 угловая настраиваемая BANJO, тип WH-BE: седло 24° DIN 2353 с метрической наружной резьбой и с наружной резьбой BSP (уплотнение DIN 3852 тип E – эластомерное уплотнение прямоугольного сечения). Коэффициент безопасности 4:1. Доступна в вариантах: LL (очень легкая серия), L (легкая серия), S (тяжелая серия). Поверхность покрыта цинк-никелем с толщиной слоя 6-10 мкм, что характеризуется очень высокой стойкостью к коррозии (до 720 часов без коррозии в соляной камере). Материал: углеродистая сталь, цинк-никель.

Список вариантов продукта

Артикул	Название варианта	DN	BAR	Наличие	Действия
HD-WH-04LL-BE-02-CN	Присоединительная деталь DIN 2353 WH 4LL 1/8" BSP, Zn-Ni	-	100	В наличии	Запрос
HD-WH-06L-BE-02-CN	Присоединительная деталь DIN 2353 WH 6L 1/8" BSP, Zn-Ni	-	315	В наличии	Запрос
HD-WH-06LL-BE-02-CN	Присоединительная деталь DIN 2353 WH 6LL 1/8" BSP, Zn-Ni	-	100	В наличии	Запрос
HD-WH-06S-BE-04-CN	Присоединительная деталь DIN 2353 WH 6S 1/4" BSP, Zn-Ni	-	400	В наличии	Запрос
HD-WH-08L-BE-04-CN	Присоединительная деталь DIN 2353 WH 8L 1/4" BSP, Zn-Ni	-	315	В наличии	Запрос
HD-WH-08LL-BE-02-CN	Присоединительная деталь DIN 2353 WH 8LL 1/8" BSP, Zn-Ni	-	100	В наличии	Запрос
HD-WH-08S-BE-04-CN	Присоединительная деталь DIN 2353 WH 8S 1/4" BSP, Zn-Ni	-	400	В наличии	Запрос
HD-WH-10L-BE-04-CN	Присоединительная деталь DIN 2353 WH 10L 1/4" BSP, Zn-Ni	-	315	В наличии	Запрос
HD-WH-10S-BE-06-CN	Присоединительная деталь DIN 2353 WH 10S 3/8" BSP, Zn-Ni	-	400	В наличии	Запрос
HD-WH-12L-BE-04-CN	Присоединительная деталь DIN 2353 WH 12L 1/4" BSP, Zn-Ni	-	315	В наличии	Запрос
HD-WH-12L-BE-06-CN	Присоединительная деталь DIN 2353 WH 12L 3/8" BSP, Zn-Ni	-	315	В наличии	Запрос
HD-WH-12S-BE-06-CN	Присоединительная деталь DIN 2353 WH 12S 3/8" BSP, Zn-Ni	-	400	В наличии	Запрос
HD-WH-14S-BE-08-CN	Присоединительная деталь DIN 2353 WH 14S 1/2" BSP, Zn-Ni	-	400	В наличии	Запрос
HD-WH-15L-BE-08-CN	Присоединительная деталь DIN 2353 WH 15L 1/2" BSP, Zn-Ni	-	315	В наличии	Запрос
HD-WH-16S-BE-08-CN	Присоединительная деталь DIN 2353 WH 16S 1/2" BSP, Zn-Ni	-	316	В наличии	Запрос
HD-WH-18L-BE-08-CN	Присоединительная деталь DIN 2353 WH 18L 1/2" BSP, Zn-Ni	-	315	В наличии	Запрос
HD-WH-20S-BE-12-CN	Присоединительная деталь DIN 2353 WH 20S 3/4" BSP, Zn-Ni	-	316	В наличии	Запрос
HD-WH-22L-BE-12-CN	Присоединительная деталь DIN 2353 WH 22L 3/4" BSP, Zn-Ni	-	160	В наличии	Запрос
HD-WH-25S-BE-16-CN	Присоединительная деталь DIN 2353 WH 25S 1" BSP, Zn-Ni	-	250	В наличии	Запрос
HD-WH-28L-BE-16-CN	Присоединительная деталь DIN 2353 WH 28L 1" BSP, Zn-Ni	-	160	В наличии	Запрос
HD-WH-30S-BE-20-CN	Присоединительная деталь DIN 2353 WH 30S 1.1/4" BSP, Zn-Ni	-	160	В наличии	Запрос
HD-WH-35L-BE-20-CN	Присоединительная деталь DIN 2353 WH 35L 1.1/4" BSP, Zn-Ni	-	160	В наличии	Запрос
HD-WH-38S-BE-24-CN	Присоединительная деталь DIN 2353 WH 38S 1.1/2" BSP, Zn-Ni	-	160	В наличии	Запрос
HD-WH-42L-BE-24-CN	Присоединительная деталь DIN 2353 WH 42L 1.1/2" BSP, Zn-Ni	-	160	В наличии	Запрос

Вам требуется больший объем продукции или индивидуальное предложение?

Позвоните нам: +7 7212 90 93 95 или напишите нам: karaganda@tubes-international.com

ОТПРАВИТЬ ЗАПРОС

Присоединительная деталь DIN 2353 угловая настраиваемая BANJO, тип WH-BE: седло 24° DIN 2353 с метрической наружной резьбой и с наружной резьбой BSP (уплотнение DIN 3852 тип E – эластомерное уплотнение прямоугольного сечения). Коэффициент безопасности 4:1. Доступна в вариантах: LL (очень легкая серия), L (легкая серия), S (тяжелая серия). Поверхность покрыта цинк-никелем с толщиной слоя 6-10 мкм, что характеризуется очень высокой стойкостью к коррозии (до 720 часов без коррозии в соляной камере). Материал: углеродистая сталь, цинк-никель.
