Ввертное соединение GE-BE, нержавеющая сталь: какие диапазоны размеров и резьб (метрическая/BSP) доступны для серий LL, L и S?

Ввертное соединение GE-BE, нержавеющая сталь — dydžių ir sriegio diapazonai serijoms LL, L ir S: - Serija LL (labai lengva): skirtas mažesniems vamzdžiams — įprasti išmatavimai M10 × 1, M12 × 1, M14 × 1, M16 × 1. BSP variantai: 1/8" BSP, 1/4" BSP. (naudojama metrinė išorinė sriegis ir BSP išorinė sriegis pagal DIN 2353; sandarinimas DIN 3852 tipas E) - Serija L (lengva): vidutiniai išmatavimai — M16 × 1, M18 × 1, M20 × 1, M22 × 1, M24 × 1. BSP variantai: 1/4" BSP, 3/8" BSP, 1/2" BSP. - Serija S (sunkioji): didesni išmatavimai ir didesnės apkrovos — M24 × 1, M27 × 1, M30 × 1, M33 × 1, M36 × 1. BSP variantai: 1/2" BSP, 3/4" BSP, 1" BSP. Visos versijos pagamintos iš AISI 316 plieno, saugos koeficientas 4:1, sedlas 24° pagal DIN 2353 su išoriniu metrinio arba BSP sriegio variantu ir elastomeriniu stačiakampio profilio sandarikliu (DIN 3852 E).

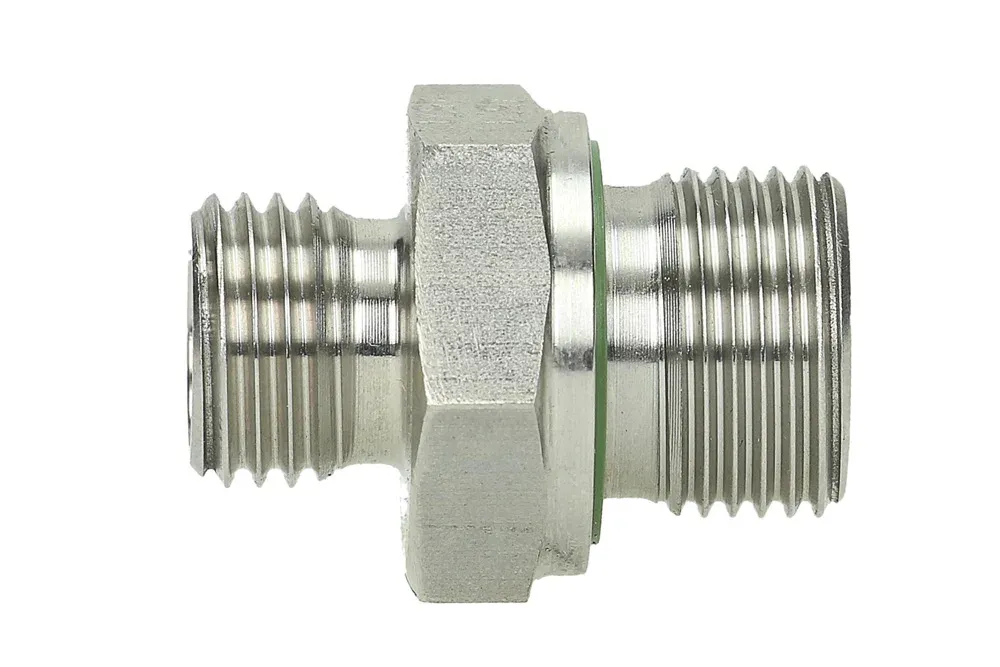

Ввертное соединение GE-BE, нержавеющая сталь

Все продукты, Соединители для гидравлических труб/

Детали

Mатериал	нержавеющая сталь

Присоединительная деталь DIN 2353, тип GE-BE: седло 24° DIN 2353 с метрической наружной резьбой и наружной резьбой BSP (уплотнение DIN 3852 тип E – эластомерное уплотнение прямоугольного сечения). Коэффициент безопасности 4:1. Выпускается в вариантах: LL (очень легкая серия), L (легкая серия), S (тяжелая серия). Материал: сталь AISI 316.

Список вариантов продукта

Артикул	Название варианта	DN	BAR	Наличие	Действия
HD-GE-04LL-BE-02-SS	Присоединительная деталь DIN 2353 GE 4LL 1/8" BSP, AISI 316	-	100	В наличии	Запрос
HD-GE-06L-BE-02-SS	Присоединительная деталь DIN 2353 GE 6L 1/8" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-06L-BE-04-SS	Присоединительная деталь DIN 2353 GE 6L 1/4" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-06L-BE-06-SS	Присоединительная деталь DIN 2353 GE 6L 3/8" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-06LL-BE-02-SS	Присоединительная деталь DIN 2353 GE 6LL 1/8" BSP, AISI 316	-	100	В наличии	Запрос
HD-GE-06S-BE-02-SS	Присоединительная деталь DIN 2353 GE 6S 1/8" BSP, AISI 316	-	630	В наличии	Запрос
HD-GE-06S-BE-04-SS	Присоединительная деталь DIN 2353 GE 6S 1/4" BSP, AISI 316	-	630	В наличии	Запрос
HD-GE-06S-BE-06-SS	Присоединительная деталь DIN 2353 GE 6S 3/8" BSP, AISI 316	-	630	В наличии	Запрос
HD-GE-06S-BE-08-SS	Присоединительная деталь DIN 2353 GE 6S 1/2" BSP, AISI 316	-	630	В наличии	Запрос
HD-GE-08L-BE-02-SS	Присоединительная деталь DIN 2353 GE 8L 1/8" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-08L-BE-04-SS	Присоединительная деталь DIN 2353 GE 8L 1/4" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-08L-BE-06-SS	Присоединительная деталь DIN 2353 GE 8L 3/8" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-08L-BE-08-SS	Присоединительная деталь DIN 2353 GE 8L 1/2" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-08LL-BE-02-SS	Присоединительная деталь DIN 2353 GE 8LL 1/8" BSP, AISI 316	-	100	В наличии	Запрос
HD-GE-08S-BE-04-SS	Присоединительная деталь DIN 2353 GE 8S 1/4" BSP, AISI 316	-	630	В наличии	Запрос
HD-GE-08S-BE-06-SS	Присоединительная деталь DIN 2353 GE 8S 3/8" BSP, AISI 316	-	630	В наличии	Запрос
HD-GE-08S-BE-08-SS	Присоединительная деталь DIN 2353 GE 8S 1/2" BSP, AISI 316	-	630	В наличии	Запрос
HD-GE-10L-BE-02-SS	Присоединительная деталь DIN 2353 GE 10L 1/8" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-10L-BE-04-SS	Присоединительная деталь DIN 2353 GE 10L 1/4" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-10L-BE-06-SS	Присоединительная деталь DIN 2353 GE 10L 3/8" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-10L-BE-08-SS	Присоединительная деталь DIN 2353 GE 10L 1/2" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-10S-BE-04-SS	Присоединительная деталь DIN 2353 GE 10S 1/4" BSP, AISI 316	-	630	В наличии	Запрос
HD-GE-10S-BE-06-SS	Присоединительная деталь DIN 2353 GE 10S 3/8" BSP, AISI 316	-	630	В наличии	Запрос
HD-GE-10S-BE-08-SS	Присоединительная деталь DIN 2353 GE 10S 1/2" BSP, AISI 316	-	630	В наличии	Запрос
HD-GE-12L-BE-04-SS	Присоединительная деталь DIN 2353 GE 12L 1/4" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-12L-BE-06-SS	Присоединительная деталь DIN 2353 GE 12L 3/8" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-12L-BE-08-SS	Присоединительная деталь DIN 2353 GE 12L 1/2" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-12S-BE-04-SS	Присоединительная деталь DIN 2353 GE 12S 1/4" BSP, AISI 316	-	630	В наличии	Запрос
HD-GE-12S-BE-06-SS	Присоединительная деталь DIN 2353 GE 12S 3/8" BSP, AISI 316	-	630	В наличии	Запрос
HD-GE-12S-BE-08-SS	Присоединительная деталь DIN 2353 GE 12S 1/2" BSP, AISI 316	-	630	В наличии	Запрос
HD-GE-14S-BE-06-SS	Присоединительная деталь DIN 2353 GE 14S 3/8" BSP, AISI 316	-	630	В наличии	Запрос
HD-GE-14S-BE-08-SS	Присоединительная деталь DIN 2353 GE 14S 1/2" BSP, AISI 316	-	630	В наличии	Запрос
HD-GE-15L-BE-04-SS	Присоединительная деталь DIN 2353 GE 15L 1/4" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-15L-BE-06-SS	Присоединительная деталь DIN 2353 GE 15L 3/8" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-15L-BE-08-SS	Присоединительная деталь DIN 2353 GE 15L 1/2" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-15L-BE-12-SS	Присоединительная деталь DIN 2353 GE 15L 3/4" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-15L-BE-16-SS	Присоединительная деталь DIN 2353 GE 15L 1" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-16S-BE-06-SS	Присоединительная деталь DIN 2353 GE 16S 3/8" BSP, AISI 316	-	400	В наличии	Запрос
HD-GE-16S-BE-08-SS	Присоединительная деталь DIN 2353 GE 16S 1/2" BSP, AISI 316	-	400	В наличии	Запрос
HD-GE-16S-BE-12-SS	Присоединительная деталь DIN 2353 GE 16S 3/4" BSP, AISI 316	-	400	В наличии	Запрос
HD-GE-18L-BE-06-SS	Присоединительная деталь DIN 2353 GE 18L 3/8" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-18L-BE-08-SS	Присоединительная деталь DIN 2353 GE 18L 1/2" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-18L-BE-12-SS	Присоединительная деталь DIN 2353 GE 18L 3/4" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-18L-BE-16-SS	Присоединительная деталь DIN 2353 GE 18L 1" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-20S-BE-06-SS	Присоединительная деталь DIN 2353 GE 20S 3/8" BSP, AISI 316	-	400	В наличии	Запрос
HD-GE-20S-BE-08-SS	Присоединительная деталь DIN 2353 GE 20S 1/2" BSP, AISI 316	-	400	В наличии	Запрос
HD-GE-20S-BE-12-SS	Присоединительная деталь DIN 2353 GE 20S 3/4" BSP, AISI 316	-	400	В наличии	Запрос
HD-GE-20S-BE-16-SS	Присоединительная деталь DIN 2353 GE 20S 1" BSP, AISI 316	-	400	В наличии	Запрос
HD-GE-20S-BE-20-SS	Присоединительная деталь DIN 2353 GE 20S 1.1/4" BSP, AISI 316	-	400	В наличии	Запрос
HD-GE-22L-BE-08-SS	Присоединительная деталь DIN 2353 GE 22L 1/2" BSP, AISI 316	-	160	В наличии	Запрос
HD-GE-22L-BE-12-SS	Присоединительная деталь DIN 2353 GE 22L 3/4" BSP, AISI 316	-	160	В наличии	Запрос
HD-GE-22L-BE-16-SS	Присоединительная деталь DIN 2353 GE 22L 1" BSP, AISI 316	-	160	В наличии	Запрос
HD-GE-25S-BE-08-SS	Присоединительная деталь DIN 2353 GE 25S 1/2" BSP, AISI 316	-	400	В наличии	Запрос
HD-GE-25S-BE-12-SS	Присоединительная деталь DIN 2353 GE 25S 3/4" BSP, AISI 316	-	400	В наличии	Запрос
HD-GE-25S-BE-16-SS	Присоединительная деталь DIN 2353 GE 25S 1" BSP, AISI 316	-	400	В наличии	Запрос
HD-GE-28L-BE-08-SS	Присоединительная деталь DIN 2353 GE 28L 1/2" BSP, AISI 316	-	160	В наличии	Запрос
HD-GE-28L-BE-12-SS	Присоединительная деталь DIN 2353 GE 28L 3/4" BSP, AISI 316	-	160	В наличии	Запрос
HD-GE-28L-BE-16-SS	Присоединительная деталь DIN 2353 GE 28L 1" BSP, AISI 316	-	160	В наличии	Запрос
HD-GE-30S-BE-16-SS	Присоединительная деталь DIN 2353 GE 30S 1" BSP, AISI 316	-	400	В наличии	Запрос
HD-GE-30S-BE-20-SS	Присоединительная деталь DIN 2353 GE 30S 1.1/4" BSP, AISI 316	-	400	В наличии	Запрос
HD-GE-35L-BE-16-SS	Присоединительная деталь DIN 2353 GE 35L 1" BSP, AISI 316	-	160	В наличии	Запрос
HD-GE-35L-BE-20-SS	Присоединительная деталь DIN 2353 GE 35L 1.1/4" BSP, AISI 316	-	160	В наличии	Запрос
HD-GE-38S-BE-20-SS	Присоединительная деталь DIN 2353 GE 38S 1.1/4" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-38S-BE-24-SS	Присоединительная деталь DIN 2353 GE 38S 1.1/2" BSP, AISI 316	-	315	В наличии	Запрос
HD-GE-42L-BE-20-SS	Присоединительная деталь DIN 2353 GE 42L 1.1/4" BSP, AISI 316	-	160	В наличии	Запрос
HD-GE-42L-BE-24-SS	Присоединительная деталь DIN 2353 GE 42L 1.1/2" BSP, AISI 316	-	160	В наличии	Запрос
