В чем разница между вариантами L и S в Ввертном соединении GE-BB, углеродистая сталь, и как это влияет на допустимое давление при коэффициенте безопасности 2,5:1?

Вvertnое соединение GE-BB, углеродистая сталь: разница между вариантами L и S и влияние на допустимое давление при коэффициенте безопасности 2,5:1 Вариант L (легкая серия) имеет уменьшенные стенки и более тонкие размеры деталей по сравнению с вариантом S. Это приводит к меньшей прочности на разрыв и местным напряжениям при нагрузке. Вариант S (тяжелая серия) выполнен с увеличенной толщиной стенок и усиленной геометрией, что повышает его прочность и усталостную стойкость. При расчёте допустимого рабочего давления с учётом коэффициента безопасности 2,5:1 это означает: - Для варианта S номинальная максимально допустимая нагрузка и, соответственно, допустимое давление будут выше, чем для варианта L, при прочих равных (одинаковый материал — углеродистая сталь, оцинкованная, и одинаковые резьбы/седло 24° DIN 2353). - Для варианта L допустимое давление снижается пропорционально снижению прочностных характеристик деталей (толщины стенки, сечения резьбы и т. п.), поэтому при выборе рабочей температуры и давления следует применять более низкое значение рабочего давления, чтобы обеспечить требуемый коэффициент безопасности 2,5:1. Точные численные значения допустимого давления зависят от конкретных геометрических размеров каждой серии и должны браться из паспортных данных производителя или рассчитываться по прочностным формулам с учётом предела текучести/разрушения материала и коэффициента 2,5. В общем: S — более высокое допустимое давление; L — более низкое.

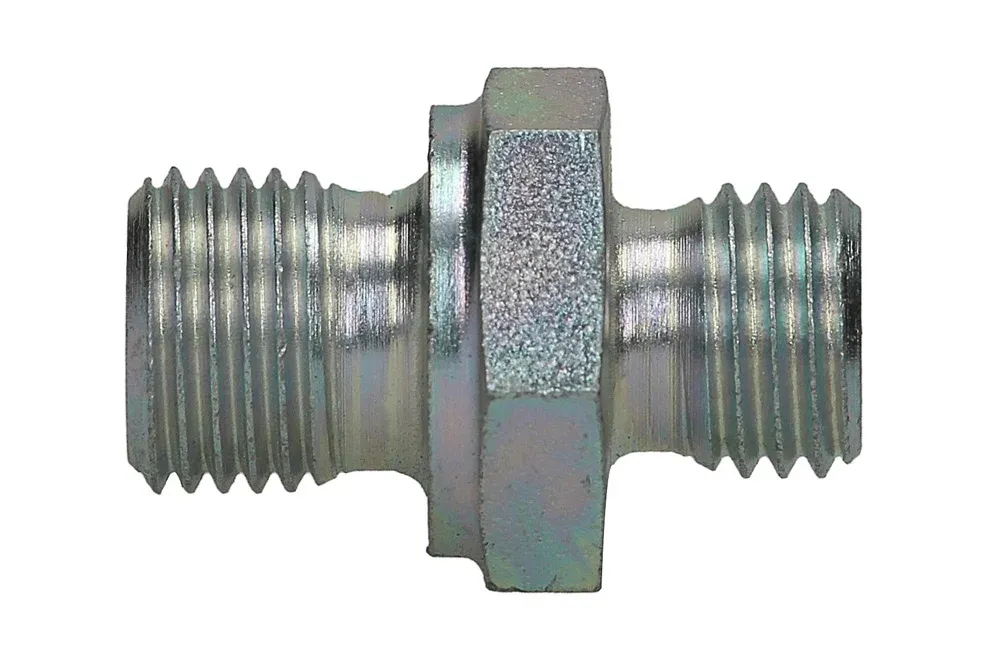

Ввертное соединение GE-BB, углеродистая сталь

Все продукты, Соединители для гидравлических труб/

Детали

Mатериал	Сталь (чугун)

Присоединительная деталь DIN 2353 резьбовая, тип GE-BB: седло 24° DIN 2353 с метрической наружной резьбой и с наружной резьбой BSP (уплотнение DIN 3852 тип B – металл к металлу). Коэффициент безопасности 2,5:1. Выпускается в вариантах: L (легкая серия), S (тяжелая серия). Материал: углеродистая сталь, оцинкованная.

Список вариантов продукта

Артикул	Название варианта	DN	BAR	Наличие	Действия
HD-GE-06L-BB-02	Присоединительная деталь DIN 2353 GE 6L 1/8" BSP	-	315	В наличии	Запрос
HD-GE-06L-BB-04	Присоединительная деталь DIN 2353 GE 6L 1/4" BSP	-	315	В наличии	Запрос
HD-GE-06L-BB-06	Присоединительная деталь DIN 2353 GE 6L 3/8" BSP	-	315	В наличии	Запрос
HD-GE-06S-BB-02	Присоединительная деталь DIN 2353 GE 6S 1/8" BSP	-	630	В наличии	Запрос
HD-GE-06S-BB-04	Присоединительная деталь DIN 2353 GE 6S 1/4" BSP	-	630	В наличии	Запрос
HD-GE-06S-BB-06	Присоединительная деталь DIN 2353 GE 6S 3/8" BSP	-	630	В наличии	Запрос
HD-GE-08L-BB-02	Присоединительная деталь DIN 2353 GE 8L 1/8" BSP	-	315	В наличии	Запрос
HD-GE-08L-BB-04	Присоединительная деталь DIN 2353 GE 8L 1/4" BSP	-	315	В наличии	Запрос
HD-GE-08L-BB-06	Присоединительная деталь DIN 2353 GE 8L 3/8" BSP	-	315	В наличии	Запрос
HD-GE-08L-BB-08	Присоединительная деталь DIN 2353 GE 8L 1/2" BSP	-	315	В наличии	Запрос
HD-GE-08S-BB-04	Присоединительная деталь DIN 2353 GE 8S 1/4" BSP	-	630	В наличии	Запрос
HD-GE-08S-BB-06	Присоединительная деталь DIN 2353 GE 8S 3/8" BSP	-	630	В наличии	Запрос
HD-GE-10L-BB-02	Присоединительная деталь DIN 2353 GE 10L 1/8" BSP	-	315	В наличии	Запрос
HD-GE-10L-BB-04	Присоединительная деталь DIN 2353 GE 10L 1/4" BSP	-	315	В наличии	Запрос
HD-GE-10L-BB-06	Присоединительная деталь DIN 2353 GE 10L 3/8" BSP	-	315	В наличии	Запрос
HD-GE-10L-BB-08	Присоединительная деталь DIN 2353 GE 10L 1/2" BSP	-	315	В наличии	Запрос
HD-GE-10S-BB-04	Присоединительная деталь DIN 2353 GE 10S 1/4" BSP	-	630	В наличии	Запрос
HD-GE-10S-BB-06	Присоединительная деталь DIN 2353 GE 10S 3/8" BSP	-	630	В наличии	Запрос
HD-GE-10S-BB-08	Присоединительная деталь DIN 2353 GE 10S 1/2" BSP	-	630	В наличии	Запрос
HD-GE-12L-BB-04	Присоединительная деталь DIN 2353 GE 12L 1/4" BSP	-	315	В наличии	Запрос
HD-GE-12L-BB-06	Присоединительная деталь DIN 2353 GE 12L 3/8" BSP	-	315	В наличии	Запрос
HD-GE-12L-BB-08	Присоединительная деталь DIN 2353 GE 12L 1/2" BSP	-	315	В наличии	Запрос
HD-GE-12S-BB-04	Присоединительная деталь DIN 2353 GE 12S 1/4" BSP	-	630	В наличии	Запрос
HD-GE-12S-BB-06	Присоединительная деталь DIN 2353 GE 12S 3/8" BSP	-	630	В наличии	Запрос
HD-GE-12S-BB-08	Присоединительная деталь DIN 2353 GE 12S 1/2" BSP	-	630	В наличии	Запрос
HD-GE-14S-BB-06	Присоединительная деталь DIN 2353 GE 14S 3/8" BSP	-	630	В наличии	Запрос
HD-GE-14S-BB-08	Присоединительная деталь DIN 2353 GE 14S 1/2" BSP	-	630	В наличии	Запрос
HD-GE-15L-BB-06	Присоединительная деталь DIN 2353 GE 15L 3/8" BSP	-	315	В наличии	Запрос
HD-GE-15L-BB-08	Присоединительная деталь DIN 2353 GE 15L 1/2" BSP	-	315	В наличии	Запрос
HD-GE-15L-BB-12	Присоединительная деталь DIN 2353 GE 15L 3/4" BSP	-	315	В наличии	Запрос
HD-GE-16S-BB-06	Присоединительная деталь DIN 2353 GE 16S 3/8" BSP	-	400	В наличии	Запрос
HD-GE-16S-BB-08	Присоединительная деталь DIN 2353 GE 16S 1/2" BSP	-	400	В наличии	Запрос
HD-GE-16S-BB-12	Присоединительная деталь DIN 2353 GE 16S 3/4" BSP	-	400	В наличии	Запрос
HD-GE-18L-BB-04	Присоединительная деталь DIN 2353 GE 18L 1/4" BSP	-	315	В наличии	Запрос
HD-GE-18L-BB-08	Присоединительная деталь DIN 2353 GE 18L 1/2" BSP	-	315	В наличии	Запрос
HD-GE-18L-BB-12	Присоединительная деталь DIN 2353 GE 18L 3/4" BSP	-	315	В наличии	Запрос
HD-GE-20S-BB-08	Присоединительная деталь DIN 2353 GE 20S 1/2" BSP	-	400	В наличии	Запрос
HD-GE-20S-BB-12	Присоединительная деталь DIN 2353 GE 20S 3/4" BSP	-	400	В наличии	Запрос
HD-GE-20S-BB-16	Присоединительная деталь DIN 2353 GE 20S 1" BSP	-	400	В наличии	Запрос
HD-GE-22L-BB-08	Присоединительная деталь DIN 2353 GE 22L 1/2" BSP	-	160	В наличии	Запрос
HD-GE-22L-BB-12	Присоединительная деталь DIN 2353 GE 22L 3/4" BSP	-	160	В наличии	Запрос
HD-GE-25S-BB-12	Присоединительная деталь DIN 2353 GE 25S 3/4" BSP	-	400	В наличии	Запрос
HD-GE-25S-BB-16	Присоединительная деталь DIN 2353 GE 25S 1" BSP	-	400	В наличии	Запрос
HD-GE-28L-BB-16	Присоединительная деталь DIN 2353 GE 28L 1" BSP	-	160	В наличии	Запрос
HD-GE-30S-BB-16	Присоединительная деталь DIN 2353 GE 30S 1" BSP	-	400	В наличии	Запрос
HD-GE-30S-BB-20	Присоединительная деталь DIN 2353 GE 30S 1.1/4" BSP	-	400	В наличии	Запрос
HD-GE-35L-BB-20	Присоединительная деталь DIN 2353 GE 35L 1.1/4" BSP	-	160	В наличии	Запрос
HD-GE-38S-BB-20	Присоединительная деталь DIN 2353 GE 38S 1.1/4" BSP	-	315	В наличии	Запрос
HD-GE-38S-BB-24	Присоединительная деталь DIN 2353 GE 38S 1.1/2" BSP	-	315	В наличии	Запрос
HD-GE-42L-BB-20	Присоединительная деталь DIN 2353 GE 42L 1.1/4" BSP	-	160	В наличии	Запрос
HD-GE-42L-BB-24	Присоединительная деталь DIN 2353 GE 42L 1.1/2" BSP	-	160	В наличии	Запрос

Вам требуется больший объем продукции или индивидуальное предложение?

Позвоните нам: +7 7212 90 93 95 или напишите нам: karaganda@tubes-international.com

ОТПРАВИТЬ ЗАПРОС

Присоединительная деталь DIN 2353 резьбовая, тип GE-BB: седло 24° DIN 2353 с метрической наружной резьбой и с наружной резьбой BSP (уплотнение DIN 3852 тип B – металл к металлу). Коэффициент безопасности 2,5:1. Выпускается в вариантах: L (легкая серия), S (тяжелая серия). Материал: углеродистая сталь, оцинкованная.
