Можно ли устанавливать Мини-распределительный клапан, пневматический, механически управляемый, 3/2, серия VME в любом положении без изменения характеристик и срока службы?

Taip — Мини-распределительный клапан, пневматический, механически управляемый, 3/2, серия VME gali būti montuojamas bet kokiu padėties kampu be reikšmingo poveikio jo charakteristikoms ir tarnavimo laikui. Aprašyme aiškiai nurodyta, kad „Может быть установлен в любом положении“. Konstrukcija (aliuminio korpusas, nikeliuota žalvario stūmoklio dalis, NBR sandarikliai, nerūdijančio plieno spyruoklės) ir mechaninis valdymas užtikrina patikimą veikimą nepriklausomai nuo orientacijos. Tačiau verta atkreipti dėmesį į kelis praktinius aspektus: užtikrinkite tinkamą montavimo prieigą prie valdymo elemento (stūmoklio, svirties), kad būtų galimas reikiamas perjungimo jėgos taikymas (8 N esant 6 bar), ir kad prijungimai (M5 vidinė sriegė, Ø4/Ø6 jungtis) nebūtų apkrauti ar pažeisti. Taip pat laikykitės nurodytų darbo sąlygų: slėgis 0,5–10 bar, temperatūra −10°C…+60°C, maksimalus nominalus srautas ~60 l/min (esant 6 bar, Δp=1 bar).

Миниклапан распределительный, пневматический, с механическим управлением, 3/2, серия VME

Все продукты, Пневматические клапаны/

Детали

Максимальная рабочая температура [°C]	60
Минимальная рабочая температура [°C]	-10
Стандартная длина [м]	15

Тарельчатый миниклапан, распределительный, с механическим управлением, чаще всего используемый для управления работой пневмоцилиндров. Может монтироваться в любом положении. Для переключения клапана требуется небольшое усилие. Функция 3/2 NO и NC — три пути потока, два положения. Присоединение: внутренняя резьба M5, штекерное соединение Ø4 и Ø6 (осевое или боковое). Управление: толкатель, толкатель для панельного монтажа, рычаг с роликом, рычаг с роликом одностороннего действия. Материал: корпус клапана — алюминий, толкатель — никелированная латунь, уплотнение — NBR, пружины — нержавеющая сталь. Номинальный расход: 60 л/мин (при входном давлении 6 бар Δp = 1 бар). Усилие переключения (толкатель при 6 бар): 8 N. Рабочее давление: от 0,5 до 10 бар. Рабочая температура: от -10°C до +60°C.

Список вариантов продукта

Артикул	Название варианта	DN	BAR	Наличие	Действия
MW-W3501000100	Клапан VME1, 3/2 NC, толкатель, 2 x шланг 4 мм	-	10	В наличии	Запрос
MW-W3501000101	Клапан VME1, 3/2 NO, толкатель, 2 x шланг 4 мм	-	10	В наличии	Запрос
MW-W3501000110	Клапан VME1, 3/2 NO, толкатель, 2 x внутренняя резьба M5	-	10	В наличии	Запрос
MW-W3501000111	Клапан VME1, 3/2 NC, толкатель, 2 x внутренняя резьба M5	-	10	В наличии	Запрос
MW-W3501000130	Клапан VME1, 3/2 NO, толкатель, 2 x шланг 6 мм	-	10	В наличии	Запрос
MW-W3501000131	Клапан VME1, 3/2 NC, толкатель, 2 x шланг 6 мм	-	10	В наличии	Запрос
MW-W3501000200	Клапан VME1, 3/2 NC, рычаг с роликом, 2 x шланг 4 мм	-	10	В наличии	Запрос
MW-W3501000201	Клапан VME1, 3/2 NO, рычаг с роликом, 2 x шланг 4 мм	-	10	В наличии	Запрос
MW-W3501000210	Клапан VME1, 3/2 NO, рычаг с роликом, 2 x внутренняя резьба M5	-	10	В наличии	Запрос
MW-W3501000211	Клапан VME1, 3/2 NC, рычаг с роликом, 2 x внутренняя резьба M5	-	10	В наличии	Запрос
MW-W3501000300	Клапан VME1, 3/2 NC, рычаг с откидным роликом, 2 x шланг 4 мм	-	10	В наличии	Запрос
MW-W3501000311	Клапан VME1, 3/2 NC, рычаг с откидным роликом, 2 x внутренняя резьба M5	-	10	В наличии	Запрос
MW-W3501000400	Клапан VME1, 3/2 NC, настольный, толкатель, 2 x шланг 4 мм	-	10	В наличии	Запрос
MW-W3501000411	Клапан VME1, 3/2 NC, настольный, толкатель, 2 x внутренняя резьба M5	-	10	В наличии	Запрос
MW-W3501001100	Клапан VME2, 3/2 NO, толкатель, 2 x шланг 4 мм сбоку	-	10	В наличии	Запрос
MW-W3501001101	Клапан VME2, 3/2 NC, толкатель, 2 x шланг 4 мм сбоку	-	10	В наличии	Запрос
MW-W3501001110	Клапан VME2, 3/2 NO, толкатель, 2 x внутренняя резьба M5 сбоку	-	10	В наличии	Запрос
MW-W3501001111	Клапан VME2, 3/2 NC, толкатель, 2 x внутренняя резьба M5 сбоку	-	10	В наличии	Запрос
MW-W3501001200	Клапан VME2, 3/2 NO, рычаг с роликом, 2 x шланг 4 мм сбоку	-	10	В наличии	Запрос
MW-W3501001201	Клапан VME2, 3/2 NC, рычаг с роликом, 2 x шланг 4 мм сбоку	-	10	В наличии	Запрос
MW-W3501001210	Клапан VME2, 3/2 NO, рычаг с роликом, 2 x внутренняя резьба M5 сбоку	-	10	В наличии	Запрос
MW-W3501001211	Клапан VME2, 3/2 NC, рычаг с роликом, 2 x внутренняя резьба M5 сбоку	-	10	В наличии	Запрос
MW-W3501001301	Клапан VME2, 3/2 NC, рычаг с откидным роликом, 2 x шланг 4 мм сбоку	-	10	В наличии	Запрос
MW-W3501001311	Клапан VME2, 3/2 NC, рычаг с откидным роликом, 2 x внутренняя резьба M5 сбоку	-	10	В наличии	Запрос

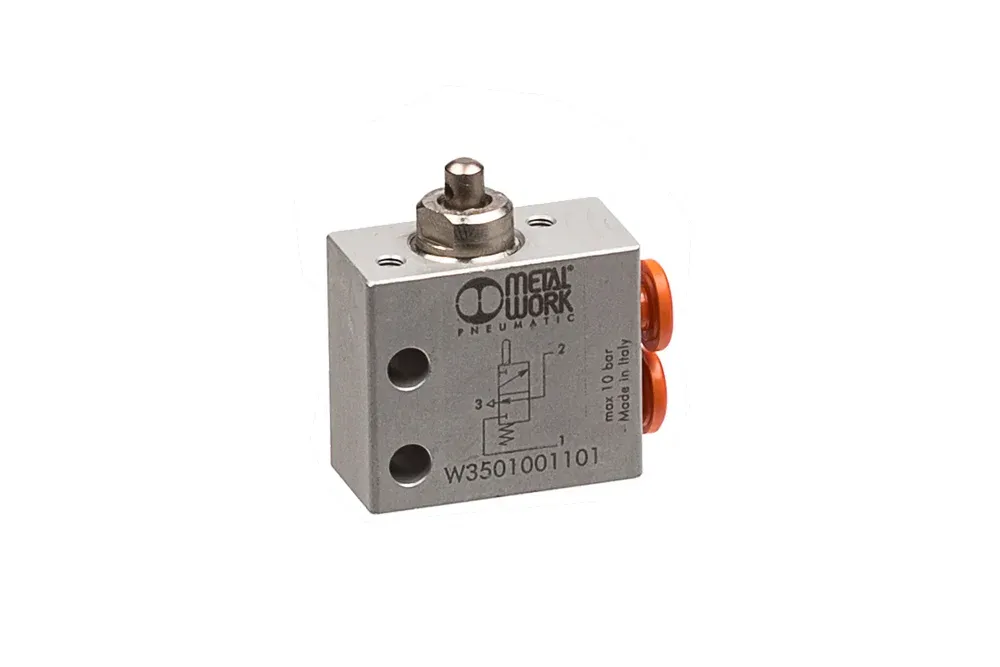

MW-W3501001401	Клапан VME2, 3/2 NC, настольный, толкатель, 2 x шланг 4 мм сбоку	-	10	В наличии	Запрос
MW-W3501001411	Клапан VME2, 3/2 NC, настольный, толкатель, 2 x внутренняя резьба M5 сбоку	-	10	В наличии	Запрос
