Можно ли применять Гидравлический наконечник CES, тип ZMZ112, тяжелая серия, углеродистая сталь с любыми гидравлическими шлангами и какими требованиями к обжимной втулке?

Taip — Гидравлический наконечник CES, тип ZMZ112, тяжелая серия, углеродистая сталь galima naudoti su hidrožarnelėmis, tačiau tik su tais žarnų tipais ir obжимinėmis rankovėmis, kurios atitinka šio antgalio konstrukciją ir dydį. Pagal aprašymą šis antgalis skirtas metrinei išorinei sriegai ir 60° konusiniam sandarinimui (CES), todėl obžimui būtina naudoti rankovę, specialiai paruoštą hidrauliniams ir pramoniniams žarnams, suderinamą su tipo Z „uodegos“ profiliu ir skirta sunkių serijų įrangai. Reikalavimai prie obжимной втулки: - Svorio/klasės suderinamumas: rankovė turi būti pritaikyta „těžелая серия“ charakteristikoms (aukšta apkrova, slėgis). - Matmenų suderinamumas: vidinis profilio ir ilgis turi atitikti ZMZ112 matmenis (sriegio dydį ir „uodegos“ formą). - Medžiaga ir apdaila: rekomenduojama užtikrinti atsparumą korozijai (pvz., cinkuota arba kita tinkama apdaila), suderinama su antgalio angliarūdos plienu. - Sandarinimas: rankovė turi užtikrinti prikaltą antgalio 60° konuso sandarinimą be nuotėkio. - Technologija: obžimas turi būti atliekamas pagal gamintojo nurodymus su tinkama obžimo matrica, suteikiančia reikiamą jėgą ir formą. Prieš montavimą rekomenduojama patikrinti gamintojo technines specifikacijas žarnos ir rankovės atitikčiai bei atlikti bandymą prie darbinio slėgio.

Гидравлический наконечник CES, тип ZMZ112, тяжелая серия, углеродистая сталь

Арматура для высоконапорных шлангов, Все продукты/

Детали

Mатериал	Сталь (чугун)
Стандартная длина [м]	50

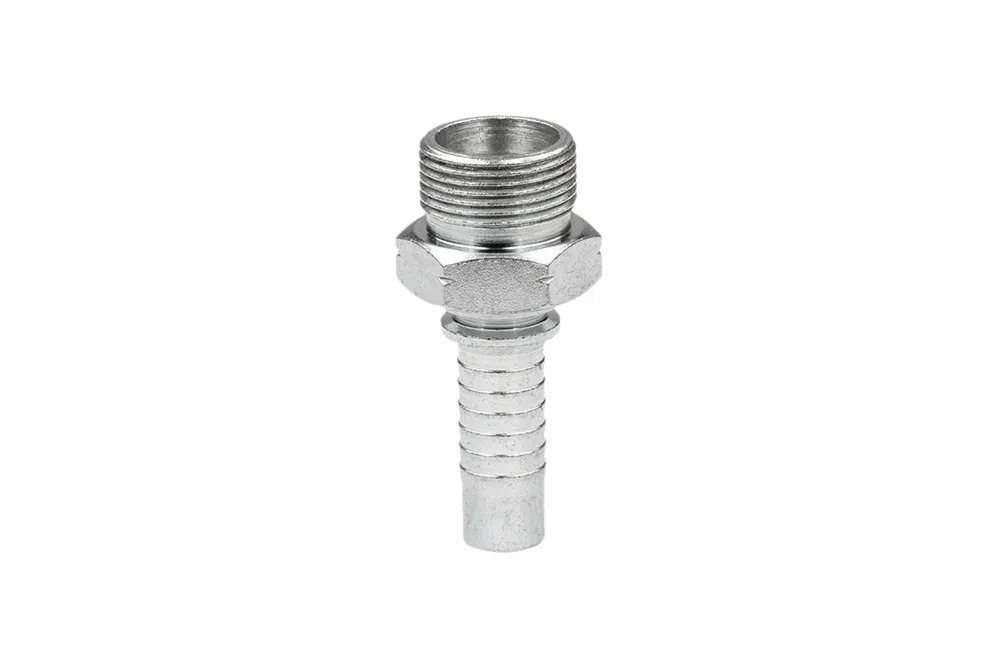

Стандартный гидравлический наконечник (тип Z — с обычным «хвостом» для шланга), с метрической наружной резьбой, уплотнение на конусе 60° (CES), тяжелая серия. Предназначен для обжима в гидравлических и промышленных шлангах с помощью обжимной втулки, подходящей для типа шланга. Материал: углеродистая сталь, оцинкованная.

Список вариантов продукта

Номер артикула	Название варианта продукта	Номинальный внутренний диаметр	Рабочее давление [бар]
TI-ZMZ112-14-04	Конец GZ M14x1,5, шланг 1/4", 24°, тяжелый	6	-
TI-ZMZ112-16-03	Конец GZ M16x1,5, шланг 3/16", 24°, тяжелый	5	-
TI-ZMZ112-16-04	Конец GZ M16x1,5, шланг 1/4", 24°, тяжелый	6	-
TI-ZMZ112-18-04	Конец GZ M18x1,5, шланг 1/4", 24°, тяжелый	6	-
TI-ZMZ112-18-05	Конец GZ M18x1,5, шланг 5/16", 24°, тяжелый	8	-
TI-ZMZ112-18-06	Конец GZ M18x1,5, шланг 3/8", 24°, тяжелый	10	-
TI-ZMZ112-20-04	Конец ГЗ M20x1,5, шланг 1/4", 24°, тяжелый	6	-
TI-ZMZ112-20-05	Конец GZ M20x1,5, шланг 5/16", 24°, тяжелый	8	-
TI-ZMZ112-20-06	Конец ГЗ M20x1,5, шланг 3/8", 24°, тяжелый	10	-
TI-ZMZ112-20-08	Конец GZ M20x1,5, шланг 1/2", 24°, тяжелый	12	-
TI-ZMZ112-22-06	Конец ГЗ M22x1,5, шланг 3/8", 24°, тяжелый	10	-
TI-ZMZ112-22-08	Конец GZ M22x1,5, шланг 1/2", 24°, тяжелый	12	-
TI-ZMZ112-24-08	Конец GZ M24x1,5, шланг 1/2", 24°, тяжелый	12	-
TI-ZMZ112-30-10	Конец GZ M30x2, шланг 5/8", 24°, тяжелый	16	-
TI-ZMZ112-30-12	Конец GZ M30x2, шланг 3/4", 24°, тяжелый	20	-
TI-ZMZ112-36-12	Конец GZ M36x2, шланг 3/4", 24°, тяжелый	20	-
TI-ZMZ112-36-16	Конец GZ M36x2, шланг 1", 24°, тяжелый	25	-
TI-ZMZ112-42-16	Конец GZ M42x2, шланг 1", 24°, тяжелый	25	-
TI-ZMZ112-42-20	Конец GZ M42x2, шланг 1.1/4", 24°, тяжелый	32	-
TI-ZMZ112-52-20	Конец GZ M52x2, шланг 1.1/4", 24°, тяжелый	32	-
TI-ZMZ112-52-24	Конец GZ M52x2, шланг 1.1/2", 24°, тяжелый	38	-

Стандартный гидравлический наконечник (тип Z — с обычным «хвостом» для шланга), с метрической наружной резьбой, уплотнение на конусе 60° (CES), тяжелая серия. Предназначен для обжима в гидравлических и промышленных шлангах с помощью обжимной втулки, подходящей для типа шланга. Материал: углеродистая сталь, оцинкованная.
