Манометрический запорный клапан с наружной резьбой, оцинкованная сталь, тип FT 290 / FT 291

Q: Можно ли устанавливать Манометрический отсечной клапан с наружной резьбой, оцинкованная сталь, тип FT 290 / FT 291 на панель и какие ограничения по толщине панели?

Taip — Манометрический отсечной клапан с наружной резьбой, оцинкованная сталь, тип FT 290 / FT 291 gali būti montuojamas į panelę (panel mounting) per sriegą po rankenėle. Pagal pateiktą aprašymą: konstrukcija numato galimybę montuoti vožtuvą į skydelį naudojant išorinį srieginį įsukimą po rankena, todėl panelinis montavimas yra galimas. Ribojimai dėl panelės storio: reikia užtikrinti, kad storis būtų tokio dydžio, kad srieginė dalis praeitų per panelę ir leistų užsukti veržlę arba fiksatorių po rankena, taip pat užtikrintų sandarumą tarp vožtuvo korpuso ir panelės. Nurodyti konkretūs maksimalūs ir minimalūs storio matmenys apraše nėra, todėl rekomenduojama: - patikrinti realų srieginės dalies ilgį ir užveržimo galimybes gamintojo techniniuose brėžiniuose arba matuoti egzempliorių; - užtikrinti, kad panelės storis būtų mažesnis už srieginės dalies ilgį minus reikalingą užveržimo dalį (įprastai keli mm skirtumo); - jei reikia didesnės panelės storio ar nerizikuojant sandarumu, apsvarstyti papildomą montavimo tarpinę arba specialų galiuko/varžto prailginimą; - esant užsakymui galima rinktis ir AISI 316 nerūdijančio plieno versiją, jei reikalinga didesnė korozijos atsparumas ar kitokios mechaninės savybės. Jei reikalingi tikslūs panelės storio limitai, pateikite arba paprašykite gamintojo techninio brėžinio su srieginės dalies matmenimis.

Все продукты, Манометрия_ редукции и клапаны/

Манометрический запорный клапан с наружной резьбой, оцинкованная сталь, тип FT 290 / FT 291

Детали

Mатериал	Сталь (чугун)
Стандартная длина [м]	10

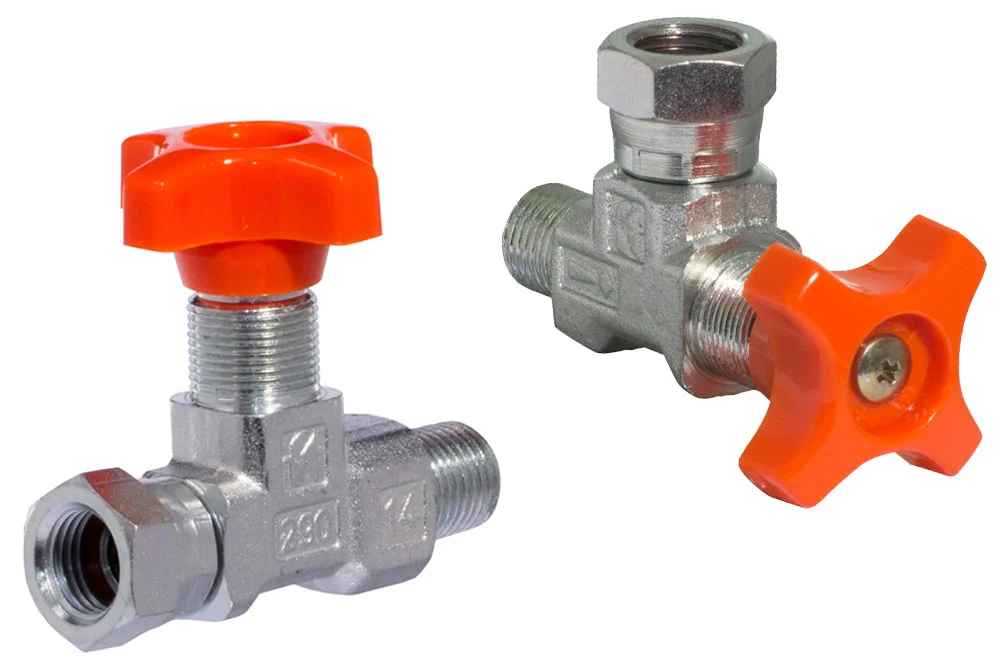

Стальной игольчатый запорный клапан с присоединением под манометр, применяется в гидравлических системах как элемент, отделяющий манометр от системы, защищая его от перегрузки и скачка давления при открытии и позволяя заменить манометр. Прямая версия (FT290) и угловая версия 90° (FT291). Возможен панельный монтаж на резьбе под рукояткой. По специальному заказу доступно также исполнение из нержавеющей стали AISI 316. Материал: оцинкованная углеродистая сталь (корпус), углеродистая сталь (игла), полиамид 66 (рукоятка). Уплотнение: NBR/PTFE. Рабочее давление: 350 бар. Рабочая температура: от -20°C до +100°C.

Список вариантов продукта

Артикул	Название варианта	DN	BAR	Наличие	Действия
DC-FT290-04	Запорный клапан FT290 внутренняя резьба 1/4" под ман./ наружная резьба 1/4"	-	350	В наличии	Запрос
DC-FT290-08	Манометрический запорный клапан прямой FT290, внутренняя резьба 1/2" BSP/ наружная резьба 1/2" BSPT	-	350	В наличии	Запрос
DC-FT291-04	Запорный клапан FT291 внутренняя резьба 1/4" под ман./ наружная резьба 1/4"	-	350	В наличии	Запрос

Вам требуется больший объем продукции или индивидуальное предложение?

Позвоните нам: +7 7212 90 93 95 или напишите нам: karaganda@tubes-international.com

ОТПРАВИТЬ ЗАПРОС

Стальной игольчатый запорный клапан с присоединением под манометр, применяется в гидравлических системах как элемент, отделяющий манометр от системы, защищая его от перегрузки и скачка давления при открытии и позволяя заменить манометр. Прямая версия (FT290) и угловая версия 90° (FT291). Возможен панельный монтаж на резьбе под рукояткой. По специальному заказу доступно также исполнение из нержавеющей стали AISI 316. Материал: оцинкованная углеродистая сталь (корпус), углеродистая сталь (игла), полиамид 66 (рукоятка). Уплотнение: NBR/PTFE. Рабочее давление: 350 бар. Рабочая температура: от -20°C до +100°C.
