Как правильно устанавливать Пневматический дроссельно-обратный клапан RFL L U, версия для цилиндра (резьба – трубка), чтобы обеспечить герметичность при давлении до 10 бар?

Norint užtikrinti hermetiškumą iki 10 barų eksploatuojant Пневматический дроссельно-обратный клапан RFL L U, версия для цилиндра (резьба – трубка), vadovaukitės šiais žingsniais: 1. Paruošimas: - Patikrinkite, kad darbo slėgis neviršija 10 bar. - Naudokite švarų, filtruotą suslėgtą orą (tepimo arba netepimo), temperatūra −20…+60 °C. - Patikrinkite ar visi sandarikliai ir O-žiedai nepažeisti. 2. Montavimas į įleidimo (srityje su O-žiedu) pusę: - Užtikrinkite, kad sriegis ir sandarinimo paviršius švarūs. - Įstatykite O-žiedą tinkamu būdu; jei reikia, naudokite nedidelį kiekį suderinamos tepalinės medžiagos, vengiant pertekliaus. 3. Jungtis tarp sriegio ir vamzdžio: - Sukite ranka iki suspaudimo, paskui prisukite veržliarankiu ar raktu pagal rekomenduojamą sukimo momentą (neperveržkite, kad nepažeistumėte O-žiedo). - Jei naudojate suspaudžiamą jungtį, užtikrinkite, kad vamzdelis įstatytas iki atramos. 4. Išėjimo (štapinė) jungtis: - Patikrinkite, kad štapinė jungtis pilnai įsistumia ir užsifiksuoja. - Jei yra fiksavimo žiedas, užrakinkite jį. 5. Patikra ir atvejai: - Lėtai pakelkite slėgį iki darbinio lygio, stebėkite nuotėkio požymius. - Jei atsiranda nuotėkis prie sriegio – išleiskite slėgį, patikrinkite O-žiedą ir prisukimo jėgą. - Jei nuotėkis prie štapinės jungties – atjungkite, patikrinkite vamzdžio galą, įsitikinkite, kad jis tiesus ir švarus, vėl įstatykite. 6. Eksploatacija: - Reguliariai tikrinkite sandarumą priejungimo vietose, ypač po vibracijos ar temperatūros svyravimų. - Laikykitės gamintojo eksploatacijos sąlygų: max 10 bar, temperatūra −20…+60 °C, tik filtruotas suslėgtas oras. Šių žingsnių laikymasis užtikrins, kad Пневматический дроссельно-обратный клапан RFL L U, версия для цилиндра (резьба – трубка) veiks sandariai iki 10 bar.

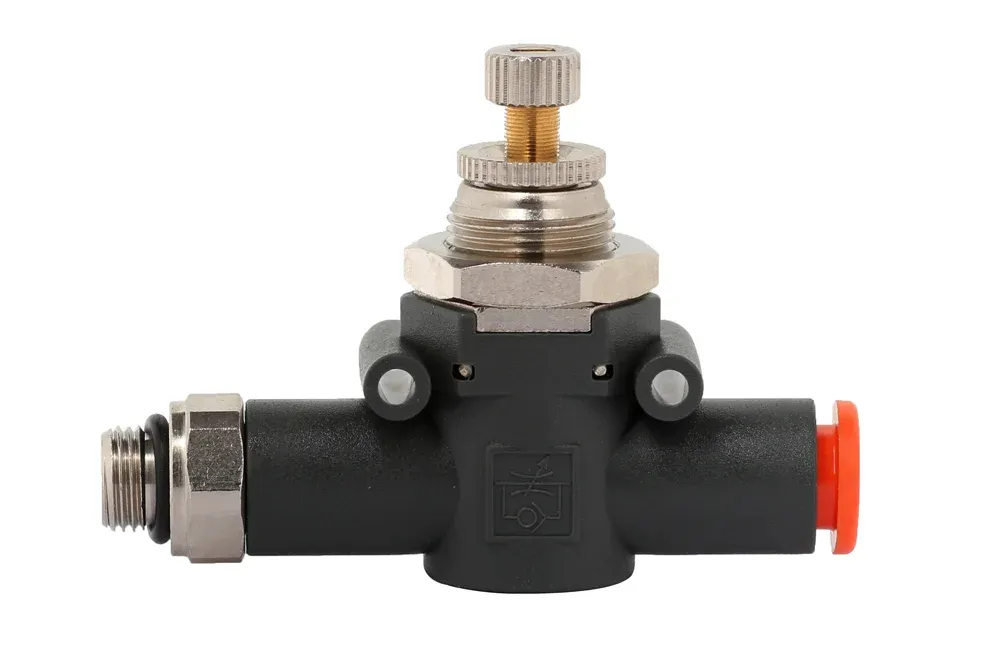

Пневматический дроссельно-обратный клапан RFL L U, исполнение для силового цилиндра (резьба — трубка)

Все продукты, Функциональные штекерные соединения/

Детали

Mатериал	P — материал (пластик)

Дроссельно-обратный клапан RFL L типа U (резьбовое соединение с уплотнительным кольцом на входе и штекерное соединение на выходе, для силового цилиндра) регулирует поток проходящего воздуха в одном направлении. Рабочее давление: 10 бар. Рабочая температура: от -20°C до +60°C. Среда: фильтрованный сжатый воздух, с маслом или без масла.

Список вариантов продукта

Артикул	Название варианта	DN	BAR	Наличие	Действия
MW-9041401	Дроссельно-обратный клапан для цилиндра RFL L U, наружная резьба M5 - шланг 4 мм	-	10	В наличии	Запрос
MW-9041402	Дроссельно-обратный клапан для цилиндра RFL L U, наружная резьба BSP 1/8" - шланг 4 мм	-	10	В наличии	Запрос
MW-9041408	Дроссельно-обратный клапан для цилиндра RFL L U, наружная резьба BSP 1/8" - шланг 6 мм	-	10	В наличии	Запрос
MW-9041409	Дроссельно-обратный клапан для цилиндра RFL L U, наружная резьба BSP 1/4" - шланг 6 мм	-	10	В наличии	Запрос
MW-9041410	Дроссельно-обратный клапан для цилиндра RFL L U, наружная резьба BSP 1/8" - шланг 8 мм	-	10	В наличии	Запрос
MW-9041411	Дроссельно-обратный клапан для цилиндра RFL L U, наружная резьба BSP 1/4" - шланг 8 мм	-	10	В наличии	Запрос
MW-9041412	Дроссельно-обратный клапан для цилиндра RFL L U, наружная резьба BSP 3/8" - шланг 8 мм	-	10	В наличии	Запрос

Вам требуется больший объем продукции или индивидуальное предложение?

Позвоните нам: +7 7212 90 93 95 или напишите нам: karaganda@tubes-international.com

ОТПРАВИТЬ ЗАПРОС

Дроссельно-обратный клапан RFL L типа U (резьбовое соединение с уплотнительным кольцом на входе и штекерное соединение на выходе, для силового цилиндра) регулирует поток проходящего воздуха в одном направлении. Рабочее давление: 10 бар. Рабочая температура: от -20°C до +60°C. Среда: фильтрованный сжатый воздух, с маслом или без масла.
