Пневматический дроссельно-обратный клапан из латуни MRF OMV, для распределительного клапана, серия COMPACT "O" — как правильно подобрать размер (M5, 1/8″, 1/4″, 3/8″, 1/2″) под требуемый расход и давление до 10 бар?

Пневматический дроссельно-обратный клапан из латуни MRF OMV, для распределительного клапана, серия COMPACT "O" — подбор размера по расходу и давлению (до 10 бар): 1. Определите требуемый максимальный расход (л/мин) при рабочем давлении до 10 бар. 2. Уточните допустимое давление падения через дроссель (ΔP). Чем меньше допустимое падение, тем больший диаметр нужен. Для грубой ориентировки при ΔP 0,1–0,5 бар: - M5 — малые расходи до ≈10–20 л/мин; - 1/8″ — ≈20–50 л/мин; - 1/4″ — ≈50–150 л/мин; - 3/8″ — ≈150–300 л/мин; - 1/2″ — ≈300–600+ л/мин. (Значения ориентировочны; зависят от ΔP и вязкости воздуха.) 3. Учтите рабочее давление до 10 бар: все размеры рассчитаны на это давление, но при близком к 10 бар расход через меньшие проходы снизится из‑за большего ΔP. 4. Температура (-10…+70°C) и материал (никелированная латунь) не ограничивают выбор размера при типичных условиях. 5. Рекомендация: для точного подбора используйте формулу расхода для сжатого воздуха (или таблицы Cv/Kv) и данные производителя (поток vs ΔP для каждого размера). Если данных нет — выбирайте с запасом по диаметру, чтобы избежать существенного падения давления. Итог: определите требуемый л/мин и допустимое ΔP, затем сопоставьте с ориентировочной шкалой размеров (M5 → 1/8″ → 1/4″ → 3/8″ → 1/2″) или запросите у производителя характеристики Cv/Kv для точного расчёта.

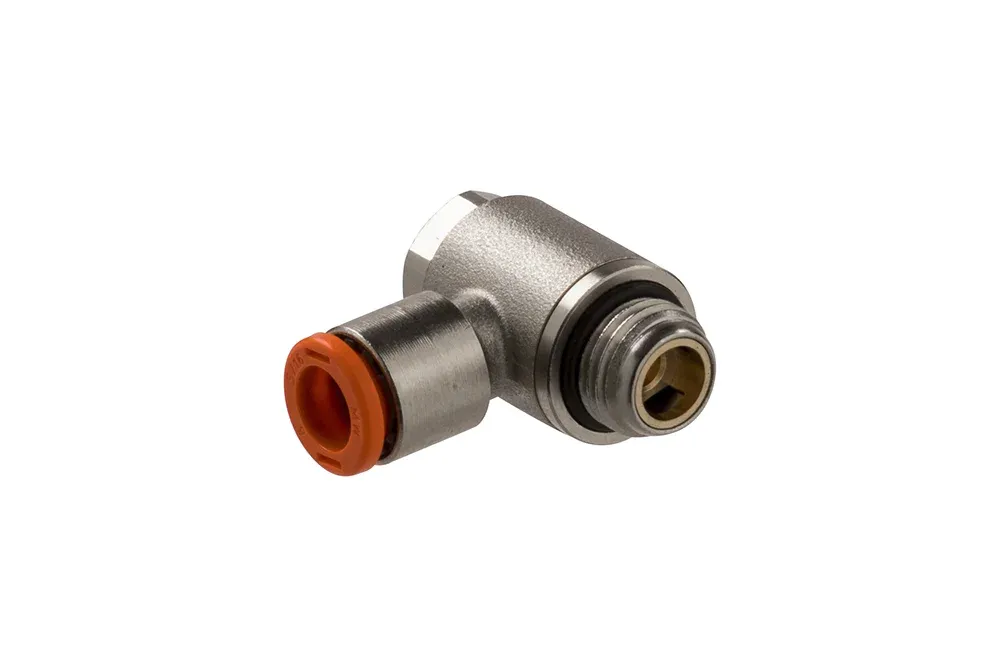

Пневматический дроссельный обратный клапан латунный MRF OMV, для распределительного клапана, серия COMPACT «O»

Все продукты, Пневматические клапаны/

Детали

Mатериал	B — латунь (бронза)

Дроссельный обратный клапан типа MRF OMV серии COMPACT «O» для монтажа в присоединениях распределительных клапанов, применяется в пневматических системах для регулирования расхода проходящего потока сжатого воздуха и направления потока. Оснащён штекерным соединением, обеспечивающим лёгкий демонтаж пневматических трубопроводов. Настройка изменяется с помощью отвёртки, с возможностью установки защитного колпака. Размер: M5, 1/8″, 1/4″, 3/8″, 1/2″. Рабочее давление: до 10 бар. Рабочая температура: от -10°C до +70°C. Материал: никелированная латунь.

Список вариантов продукта

Артикул	Название варианта	DN	BAR	Наличие	Действия
MW-9001101V	Дроссельно-обратный клапан для клапана MRF OMV, шланг 6 мм, наружная резьба BSP 1/8	-	10	В наличии	Запрос
MW-9001103V	Дроссельно-обратный клапан для клапана MRF OMV, шланг 8 мм, наружная резьба BSP 1/8	-	10	В наличии	Запрос
MW-9001104V	Дроссельно-обратный клапан для клапана MRF OMV, шланг 8 мм, наружная резьба BSP 1/4	-	10	В наличии	Запрос
MW-9001110V	Дроссельно-обратный клапан для клапана MRF OMV, шланг 4 мм, наружная резьба M5	-	10	В наличии	Запрос
MW-9001114V	Дроссельно-обратный клапан для клапана MRF OMV, шланг 10 мм, наружная резьба BSP 3/8	-	10	В наличии	Запрос

Вам требуется больший объем продукции или индивидуальное предложение?

Позвоните нам: +7 7212 90 93 95 или напишите нам: karaganda@tubes-international.com

ОТПРАВИТЬ ЗАПРОС

Дроссельный обратный клапан типа MRF OMV серии COMPACT «O» для монтажа в присоединениях распределительных клапанов, применяется в пневматических системах для регулирования расхода проходящего потока сжатого воздуха и направления потока. Оснащён штекерным соединением, обеспечивающим лёгкий демонтаж пневматических трубопроводов. Настройка изменяется с помощью отвёртки, с возможностью установки защитного колпака. Размер: M5, 1/8″, 1/4″, 3/8″, 1/2″. Рабочее давление: до 10 бар. Рабочая температура: от -10°C до +70°C. Материал: никелированная латунь.
