Какова совместимость Штекер быстросъемного соединения ISO 6150B с наконечником для шланга, GROMELLE DN 5,5 с различными типами резиновых шлангов и их внутренним диаметром?

Štекер быстросъемного соединения ISO 6150B с наконечником для шланга, GROMELLE DN 5,5 yra skirtas kompaktiškiems oro tiekimo žarnų prijungimams; jo techninės savybės nurodo ribas, pagal kurias nustatoma suderinamumas su įvairių tipų guminėmis žarnomis. 1. Vidaus skersmuo (VID): dėl DN 5,5 antgalio efektyvus vidinis skersmuo žarnai turėtų būti artimas 5–6 mm. Žarnos su vidiniu skersmeniu mažesniu nei ~4,5 mm gali netilpti ant antgalio, o žarnos >6,5–7 mm reikalaus prailginimo arba apkabos, kad būtų sandarus junginys. 2. Medžiaga ir elastingumas: minkštos (EPDM, NBR, silikonas) gumos gerai prisiderina prie antgalio formos ir leidžia patikimai sujungti esant nurodytoms apkrovoms. Kietesnės arba sustiprintos daugiasluoksnės žarnos gali reikalauti didesnės apkabos jėgos arba specialaus žarnų adapterio. 3. Slėgio ir srauto reikalavimai: konstrukcija skirta orui, darbinis slėgis iki 16 bar; praktiškai su Jungtimi GROMELLE DN 5,5 rekomenduojama naudoti žarnas, skirtas darbiniam slėgiui ≥16 bar (saugumo rezervui). Esant Pe = 6 bar ir Δp = 0,6 bar, žarnos turi užtikrinti minimalų suspaudimą ir neturi susiaurinti srauto (700 l/min @ Pe 6 bar). 4. Temperatūros diapazonas: žarnos turi atlaikyti -20°C…+100°C; tai reiškia, kad silikoninės, EPDM arba aukštos temperatūros NBR žarnos yra tinkamos. Tradicinė NBR gali būti ribota arti apatinės arba viršutinės ribos, priklausomai nuo formulės. 5. Tvirtinimas: rekomenduojama naudoti žarnos apkabas arba spaustukus (nerūdijančio plieno arba cinkuotos) dėl nikeliuotos bronzos/žalvario ir cinkuoto plieno sąveikos; užtikrinkite užfiksavimą, kad būtų išvengta pratekėjimo esant dinaminei apkrovai. Apibendrinant: Štекер быстросъемного соединения ISO 6150B с наконечником для шланга, GROMELLE DN 5,5 yra suderinamas su guminių žarnų tipais (EPDM, NBR, silikonas) turinčiais vidinį skersmenį ~5–6 mm, skirtų darbiniam slėgiui ≥16 bar ir atsparių -20…+100°C; kietesnėms arba platesnio skersmens žarnoms reikalingi adapteriai arba stipresnis fiksavimas.

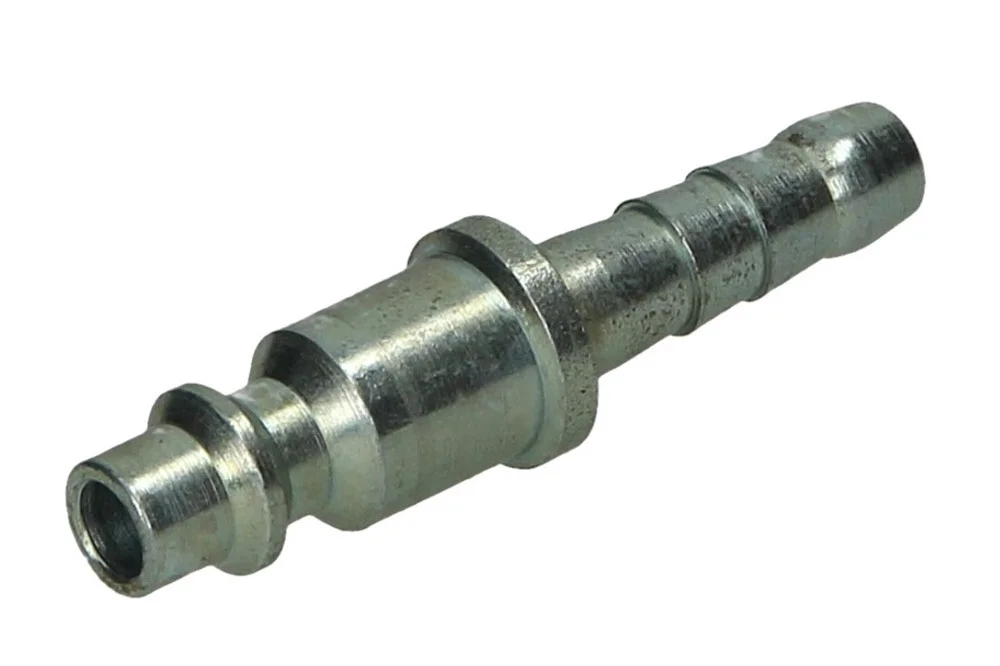

Штекер быстросъемного соединения ISO 6150B с наконечником для шланга, GROMELLE DN 5,5

Быстроразъемные соединения общего назначения для низкого давления, Все продукты/

Детали

Mатериал	Сталь (чугун)

Штекер быстросъемного соединения Gromellee тип ISO 6150B DN 5,5 с наконечником для шланга компактной конструкции и очень малой массы, для воздуха. Рабочее давление: 16 бар. Температура эксплуатации: от -20°C до +100°C. Производительность: 700 л/мин, Pe = 6 бар, Δp = 0,6 бар. Материал: никелированная латунь (соединение), оцинкованная сталь (штекер).

Список вариантов продукта

Артикул	Название варианта	DN	BAR	Наличие	Действия
GR-GA0066701	Штекер быстросъемного соединения ISO 6150B DN5,5, для шланга 10 мм, оцинкованная сталь	10	16	В наличии	Запрос
GR-GA0066767	Штекер быстросъемного соединения ISO 6150B DN5,5, для шланга 6 мм, оцинкованная сталь	6	16	В наличии	Запрос
GR-GA0066778	Штекер быстросъемного соединения ISO 6150B DN5,5, для шланга 7 мм, оцинкованная сталь	6	16	В наличии	Запрос
GR-GA0066789	Штекер быстросъемного соединения ISO 6150B DN5,5, для шланга 8 мм, оцинкованная сталь	8	16	В наличии	Запрос
GR-GA0066790	Штекер быстросъемного соединения ISO 6150B DN5,5, для шланга 9 мм, оцинкованная сталь	8	16	В наличии	Запрос

Вам требуется больший объем продукции или индивидуальное предложение?

Позвоните нам: +7 7212 90 93 95 или напишите нам: karaganda@tubes-international.com

ОТПРАВИТЬ ЗАПРОС

Штекер быстросъемного соединения Gromellee тип ISO 6150B DN 5,5 с наконечником для шланга компактной конструкции и очень малой массы, для воздуха. Рабочее давление: 16 бар. Температура эксплуатации: от -20°C до +100°C. Производительность: 700 л/мин, Pe = 6 бар, Δp = 0,6 бар. Материал: никелированная латунь (соединение), оцинкованная сталь (штекер).
