Как правильно устанавливать Тройник цанговый "Т" двойной с наружной резьбой, тип R51, чтобы обеспечить герметичность при рабочем давлении до 16 бар?

Kaip tinkamai montuoti Тройник цанговый "Т" двойной с наружной резьбой, тип R51, kad būtų užtikrintas sandarumas esant darbinio slėgio iki 16 bar? 1. Paruošimas: - Patikrinkite, kad Тройник цанговый "Т" двойной с наружной резьбой, тип R51 ir jungiamieji vamzdžiai būtų švarūs, be šiukšlių ir įbrėžimų. - Patikrinkite NBR sandariklių būklę – jie turi būti elastingi, be įtrūkimų. 2. Montavimo eiga: - Įstatykite vamzdį tiesiai iki kontakto su vidiniu stopu фітинга. Vamzdį laikykite stačią, kad collet (цанга) lygiai įsikibtų. - Užveržkite išorinę srieginę jungtį rankomis, kad detalės susidėliotų. - Galutinai užveržkite veržliarakčiu, bet neperveržkite: rekomenduojamas sukimo momentas turi atitikti gamintojo nurodymus (jei nėra – užveržkite iki tvirto kontakto be deformacijos). Per didelis sukimo momentas gali pažeisti NBR sandariklį ir sumažinti sandarumą. 3. Patikra: - Po montavimo atlikite slėgio bandymą iki darbinio slėgio (maks. 16 bar) su oru arba vakuumu, stebėkite nuotėkius muilo tirpalu arba vakuumo/kurso indikatoriais. - Jei pastebimi nuotėkiai, išardykite, patikrinkite ar vamzdis įstumtas iki galo ir ar sandariklis nepažeistas; pakeiskite NBR jei reikia. 4. Eksploatavimas: - Naudokite Тройник цанговый "Т" двойной с наружной резьбой, тип R51 tik su leistina darbine aplinka (oras, vakuumas) ir temperatūromis nuo -20°C iki +80°C. - Venkite chemikalų, kurie pažeistų NBR. Taip montuodami užtikrinsite ilgaamžišką sandarumą ir patikimą darbą esant slėgiui iki 16 bar.

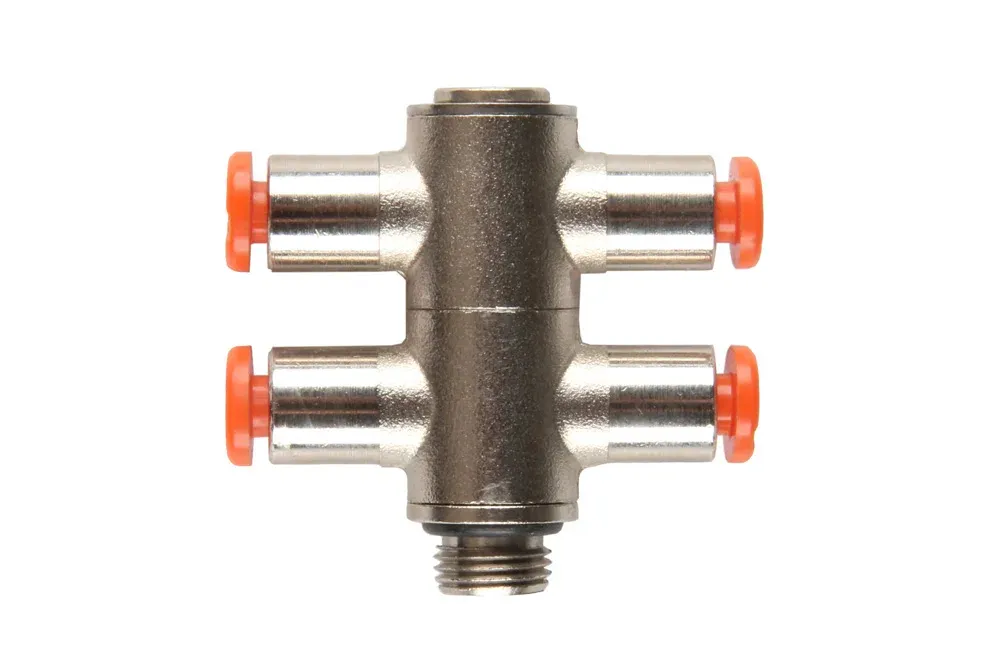

Тройник цанговый «Т» двойной с наружной резьбой, тип R51

Все продукты, Штекерные соединения/

Детали

Mатериал	B — латунь (бронза)

Тройник вставной «Т» двойной с наружной резьбой, тип R51, предназначен для соединения трубопроводов и других элементов в пневматических системах. Легкий и быстрый в использовании для многократной сборки без потери герметичности с механической и пневматической стороны. Материал: никелированная латунь. Рабочее давление: 16 бар. Рабочая среда: вакуум, воздух. Рабочая температура: от -20°C до +80°C. Уплотнение: NBR.

Список вариантов продукта

Артикул	Название варианта	DN	BAR	Наличие	Действия
MW-2L51001	Двойной регулируемый тройник RL51 шланг 4 мм, наружная резьба M5	-	16	В наличии	Запрос
MW-2L51002	Двойной регулируемый тройник RL51 шланг 4 мм, наружная резьба BSP 1/8	-	16	В наличии	Запрос
MW-2L51007	Двойной регулируемый тройник RL51 шланг 6 мм, наружная резьба M5	-	16	В наличии	Запрос
MW-2L51008	Двойной регулируемый тройник RL51 шланг 6 мм, наружная резьба BSP 1/8	-	16	В наличии	Запрос
MW-2L51009	Двойной регулируемый тройник RL51 шланг 6 мм, наружная резьба BSP 1/4	-	16	В наличии	Запрос
MW-2L51010	Двойной регулируемый тройник RL51 шланг 8 мм, наружная резьба BSP 1/8	-	16	В наличии	Запрос
MW-2L51011	Двойной регулируемый тройник RL51 шланг 8 мм, наружная резьба BSP 1/4	-	16	В наличии	Запрос
MW-2L51013	Двойной регулируемый тройник RL51 шланг 10 мм, наружная резьба BSP 1/4	-	16	В наличии	Запрос

Вам требуется больший объем продукции или индивидуальное предложение?

Позвоните нам: +7 7212 90 93 95 или напишите нам: karaganda@tubes-international.com

ОТПРАВИТЬ ЗАПРОС

Тройник вставной «Т» двойной с наружной резьбой, тип R51, предназначен для соединения трубопроводов и других элементов в пневматических системах. Легкий и быстрый в использовании для многократной сборки без потери герметичности с механической и пневматической стороны. Материал: никелированная латунь. Рабочее давление: 16 бар. Рабочая среда: вакуум, воздух. Рабочая температура: от -20°C до +80°C. Уплотнение: NBR.
