Какой максимальный размер и тип шланга подходит для Скручиваемого соединителя для шлангов, латунь, NiTO тип A при давлении до 25 бар и температуре до +80°C?

Skirtingas pagal išmatavimus, Скручиваемый соединитель для шлангов, латунь, NiTO тип A Format skirtas naudoti su žarnomis, atitinkančiomis nurodytus darbo sąlygų parametrus: maksimalus darbinis slėgis 25 bar ir darbinė temperatūra iki +80 °C. Kadangi jungtis yra su sriegiu BSP ir plokščiu sandarinimu, tinkamiausias žarnos skersmuo — toks, kuris užtikrina sandarų prispaudimą prie jungties antgalių ir tinkamą mechaninį fiksavimą. Praktikoje tai reiškia: - Maksimalus žarnos išorinio skersmens paprastai atitinka standartines mėgintuvėlių/briaunų dydžių NiTO tipo A jungtims — dažniausiai iki 1/2"–3/4" (12–20 mm) vidinio skersmens, priklausomai nuo konkretaus gamintojo konstrukcijos. - Tinkamas žarnos tipas: atspari temperatūrai iki +80 °C ir skirtą darbui iki 25 bar — pvz., aukštos kokybės gumos arba reinforced (armatūrinės) sintetinės žarnos (PVC su audiniu arba metaline armatūra). Svarbu patikrinti gamintojo techninį lapą dėl tikslių suderinamų žarnų diametrų ir rekomenduojamų montavimo priemonių; jei gamintojo duomenų nėra, rekomenduojama pasirinkti žarną pagal jungties sriegių dydį (BSP) ir užtikrinti, kad žarnos vidinis skersmuo atitiktų sraigto/antgalio matmenis bei kad žarna būtų skirta ≥25 bar ir ≤+80 °C.

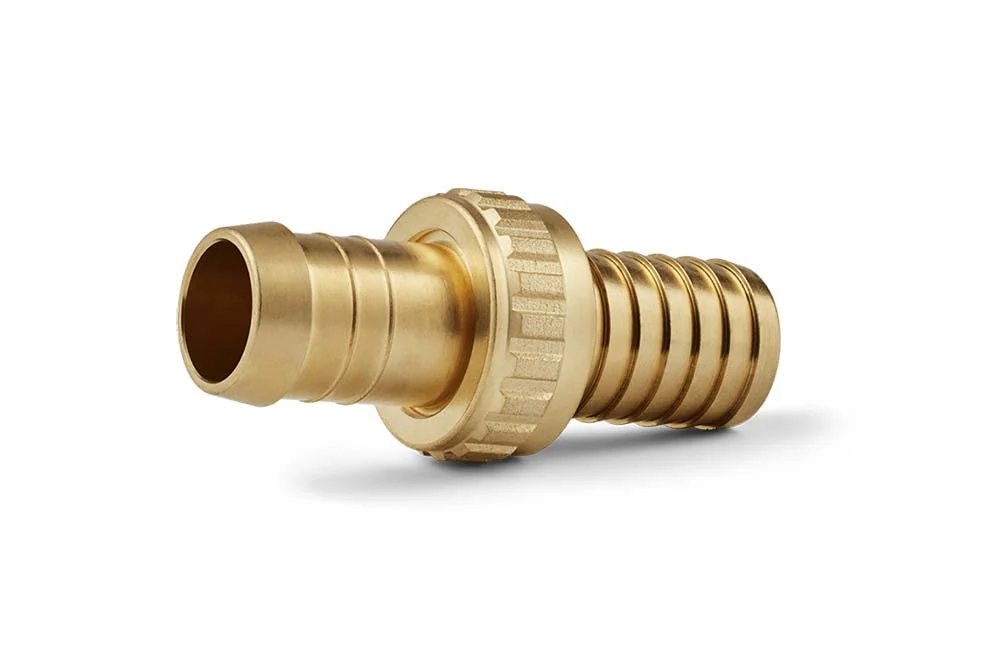

Скручиваемый соединитель для шлангов, латунь, NiTO тип A

Все продукты, Наконечники и низкодавленые соединители/

Детали

Mатериал	B — латунь (бронза)

Латунный резьбовой соединитель для шлангов NiTO тип A с резьбой BSP с плоским уплотнением. Материал: латунь. Рабочее давление: 25 бар. Рабочая температура: до +80°C.

Список вариантов продукта

Номер артикула	Название варианта продукта	Номинальный внутренний диаметр	Рабочее давление [бар]
NT-27160A4	Скручиваемый соединитель тип A для шланга 1/2", латунь	12	25
NT-27260A4	Скручиваемый соединитель тип A для шланга 3/4", латунь	20	25
NT-27360A4	Скручиваемый соединитель тип A для шланга 1/2 и 3/4", латунь	12	25

Латунный резьбовой соединитель для шлангов NiTO тип A с резьбой BSP с плоским уплотнением. Материал: латунь. Рабочее давление: 25 бар. Рабочая температура: до +80°C.
