Соединение с внутренней резьбой с гладким хвостовиком с замком под скорлуповую обойму, тип MSL

Q: Можно ли применять Соединение с внутренней резьбой с гладким хвостовиком с замком под скорлуповую обойму, тип MSL для агрессивных химических сред и какая нужна футеровка?

Taip — Соединение с внутренней резьбой с гладким хвостовиком с замком под скорлуповую обойму, тип MSL Format gali būti naudojamas agresyvioms cheminėms terpėms, tačiau reikia pasirinkti tinkamą dangą (futrovkę). Pagal aprašymą: standartinės versijos skiriamos pagal medžiagą (varis MS, nerūdijantis plienas 316 SS, cinkuotas ST) ir apsaugą nuo korozijos. Už itin agresyvių chemikalų būtina futrovė iš fluoro polimero E-CTFE; esant poreikiui antistatinė versija CF-E-CTFE (R < 10^6 Ω). Sandarinimas komplekte: poliuretanas (standartas) arba PTFE priedui iš nerūdijančio plieno. Montavimui naudokite EN 14420-3 / DIN 2817 suspaudimo apkabas (RS 636..., RS-637...) arba tinkamas suspaudimo įvorės. Darbinis slėgis iki 25 bar, darbinė temperatūra nuo -20°C iki +65°C pagal EN-14420. Pasirinkite medžiagas ir futrovę pagal konkretaus cheminio reagentų sudėtį, koncentraciją ir temperatūrą; itin agresyvioms medžiagoms rekomenduojama CF-E-CTFE arba E-CTFE futrovė.

Все продукты, Резьбовые соединения и адаптеры/

Детали

Mатериал	нержавеющая сталь
Стандартная длина [м]	0.61, 2.13, 2.74

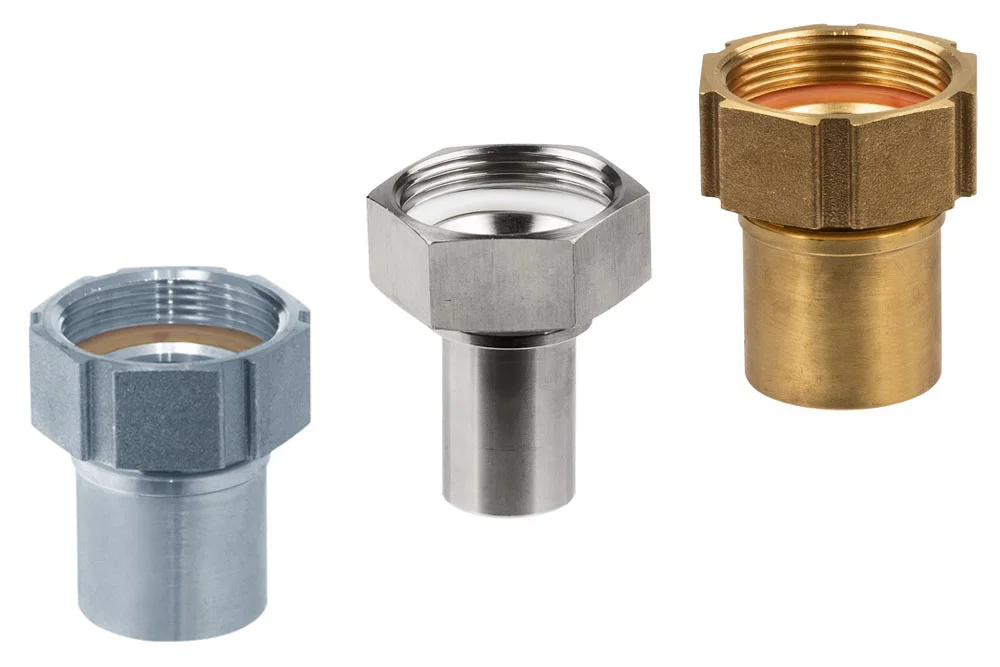

Соединение с внутренней резьбой BSP с вращающейся гайкой и наконечником для шланга, тип MSL, предназначено для монтажа на резиновые и некоторые пластиковые промышленные шланги. В зависимости от используемого материала применяются для всех видов сред: химических веществ, нефтехимических продуктов, сжиженного газа. Для очень агрессивных химических веществ соединения покрыты футеровкой из фторополимера E-CTFE и футеровкой в проводящей версии CF-E-CTFE (R <10⁶ Ω). Крепятся с помощью обжимных хомутов EN 14420-3 / DIN 2817 (только хомуты RS 636… и RS-637…). Могут также обжиматься соответствующими обжимными втулками. Рабочее давление: 25 бар. Материал соединения: латунь (MS), нержавеющая сталь 316 (SS), оцинкованная сталь (ST). Уплотнение: плоская прокладка (в комплекте стандартно полиуретан, для нержавеющей стали PTFE). Рабочая температура: от -20°C до +65°C согласно EN-14420.

Список вариантов продукта

Артикул	Название варианта	DN	BAR	Наличие	Действия
GD-MSLB-013-013-MS	Соединение MSL GW BSP 1/2", для шланга 13 мм, латунь	12	25	В наличии	Запрос
GD-MSLB-013-013-SS	Соединение MSL GW BSP 1/2", для шланга 13 мм, AISI 316	12	25	В наличии	Запрос
GD-MSLB-013-013-SSE	Соединение MSL GW BSP 1/2", для шланга 13 мм, AISI 316 / E-CTFE	12	25	В наличии	Запрос
GD-MSLB-013-013-SSEC	Соединение MSL GW BSP 1/2", для шланга 13 мм, AISI 316 / CF-E-CTFE	12	25	В наличии	Запрос
GD-MSLB-013-013-ST	Соединение MSL GW BSP 1/2", для шланга 13 мм, оцинкованная сталь	12	25	В наличии	Запрос
GD-MSLB-013-019-SS	Соединение MSL GW BSP 1/2", для шланга 19 мм, AISI 316	20	25	В наличии	Запрос
GD-MSLB-020-013-MS	Соединение MSL GW BSP 3/4", для шланга 13 мм, латунь	12	25	В наличии	Запрос
GD-MSLB-020-013-SS	Соединение MSL GW BSP 3/4", для шланга 13 мм, AISI 316	12	25	В наличии	Запрос
GD-MSLB-020-019-MS	Соединение MSL GW BSP 3/4", для шланга 19 мм, латунь	20	25	В наличии	Запрос
GD-MSLB-020-019-SS	Соединение MSL GW BSP 3/4", для шланга 19 мм, AISI 316	20	25	В наличии	Запрос
GD-MSLB-020-019-SSE	Соединение MSL GW BSP 3/4", для шланга 19 мм, AISI 316 / E-CTFE	20	25	В наличии	Запрос
GD-MSLB-020-019-SSEC	Соединение MSL GW BSP 3/4", для шланга 19 мм, AISI 316 / CF-E-CTFE	20	25	В наличии	Запрос
GD-MSLB-020-019-ST	Соединение MSL GW BSP 3/4", для шланга 19 мм, оцинкованная сталь	20	25	В наличии	Запрос
GD-MSLB-025-019-MS	Соединение MSL GW BSP 1", для шланга 19 мм, латунь	20	25	В наличии	Запрос
GD-MSLB-025-019-SS	Соединение MSL GW BSP 1", для шланга 19 мм, AISI 316	20	25	В наличии	Запрос
GD-MSLB-025-025-MS	Соединение MSL GW BSP 1", для шланга 25 мм, латунь	25	25	В наличии	Запрос
GD-MSLB-025-025-SS	Соединение MSL GW BSP 1", для шланга 25 мм, AISI 316	25	25	В наличии	Запрос
GD-MSLB-025-025-SSE	Соединение MSL GW BSP 1", для шланга 25 мм, AISI 316 / E-CTFE	25	25	В наличии	Запрос
GD-MSLB-025-025-SSEC	Соединение MSL GW BSP 1", для шланга 25 мм, AISI 316 / CF-E-CTFE	25	25	В наличии	Запрос
GD-MSLB-025-025-ST	Соединение MSL GW BSP 1", для шланга 25 мм, оцинкованная сталь	25	25	В наличии	Запрос
GD-MSLB-032-019-ST	Соединение MSL GW BSP 1.1/4", для шланга 19 мм, оцинкованная сталь.	20	25	В наличии	Запрос
GD-MSLB-032-025-MS	Соединение MSL GW BSP 1.1/4", для шланга 25 мм, латунь	25	25	В наличии	Запрос
GD-MSLB-032-025-SS	Соединение MSL GW BSP 1.1/4", для шланга 25 мм, AISI 316	25	25	В наличии	Запрос
GD-MSLB-032-025-ST	Соединение MSL GW BSP 1.1/4", для шланга 25 мм, оцинкованная сталь	25	25	В наличии	Запрос
GD-MSLB-032-032-MS	Соединение MSL GW BSP 1.1/4", для шланга 32 мм, латунь	32	25	В наличии	Запрос
GD-MSLB-032-032-SS	Соединение MSL GW BSP 1.1/4", для шланга 32 мм, AISI 316	32	25	В наличии	Запрос
GD-MSLB-032-032-SSE	Соединение MSL GW BSP 1.1/4", для шланга 32 мм, AISI 316 / E-CTFE	32	25	В наличии	Запрос
GD-MSLB-032-032-SSEC	Соединение MSL GW BSP 1.1/4", для шланга 32 мм, AISI 316 / CF-E-CTFE	32	25	В наличии	Запрос
GD-MSLB-032-032-ST	Соединение MSL GW BSP 1.1/4", для шланга 32 мм, оцинкованная сталь	32	25	В наличии	Запрос
GD-MSLB-038-025-MS	Соединение MSL GW BSP 1.1/2", для шланга 25 мм, латунь	25	25	В наличии	Запрос
GD-MSLB-038-025-SS	Соединение MSL GW BSP 1.1/2", для шланга 25 мм, AISI 316	25	25	В наличии	Запрос
GD-MSLB-038-032-MS	Соединение MSL GW BSP 1.1/2", для шланга 32 мм, латунь	32	25	В наличии	Запрос
GD-MSLB-038-032-SS	Соединение MSL GW BSP 1.1/2", для шланга 32 мм, AISI 316	32	25	В наличии	Запрос
GD-MSLB-038-035-MS	Соединение MSL GW BSP 1.1/2", для шланга 35 мм, латунь	35	25	В наличии	Запрос
GD-MSLB-038-038-MS	Соединение MSL GW BSP 1.1/2", для шланга 38 мм, латунь	38	25	В наличии	Запрос
GD-MSLB-038-038-SS	Соединение MSL GW BSP 1.1/2", для шланга 38 мм, AISI 316	38	25	В наличии	Запрос
GD-MSLB-038-038-SSE	Соединение MSL GW BSP 1.1/2", для шланга 38 мм, AISI 316 / E-CTFE	38	25	В наличии	Запрос
GD-MSLB-038-038-SSEC	Соединение MSL GW BSP 1.1/2", для шланга 38 мм, AISI 316 / CF-E-CTFE	38	25	В наличии	Запрос
GD-MSLB-038-038-ST	Соединение MSL GW BSP 1.1/2", для шланга 38 мм, оцинкованная сталь	38	25	В наличии	Запрос
GD-MSLB-038-040-MS	Соединение MSL GW BSP 1.1/2", для шланга 40 мм, латунь	40	25	В наличии	Запрос
GD-MSLB-038-040-SS	Соединение MSL GW BSP 1.1/2", для шланга 40 мм, AISI 316	40	25	В наличии	Запрос
GD-MSLB-050-032-MS	Соединение MSL GW BSP 2", для шланга 32 мм, латунь	32	25	В наличии	Запрос
GD-MSLB-050-032-SS	Соединение MSL GW BSP 2", для шланга 32 мм, AISI 316	32	25	В наличии	Запрос
GD-MSLB-050-035-MS	Соединение MSL GW BSP 2", для шланга 32 мм, латунь	35	25	В наличии	Запрос
GD-MSLB-050-035-SS	Соединение MSL GW BSP 2", для шланга 32 мм, AISI 316	35	25	В наличии	Запрос
GD-MSLB-050-038-MS	Соединение MSL GW BSP 2", для шланга 38 мм, латунь	38	25	В наличии	Запрос
GD-MSLB-050-038-SS	Соединение MSL GW BSP 2", для шланга 38 мм, AISI 316	38	25	В наличии	Запрос
GD-MSLB-050-040-MS	Соединение MSL GW BSP 2", для шланга 40 мм, латунь	40	25	В наличии	Запрос
GD-MSLB-050-040-SS	Соединение MSL GW BSP 2", для шланга 40 мм, AISI 316	40	25	В наличии	Запрос
GD-MSLB-050-045-MS	Соединение MSL GW BSP 2", для шланга 45 мм, латунь	45	25	В наличии	Запрос
GD-MSLB-050-050-MS	Соединение MSL GW BSP 2", для шланга 50 мм, латунь	50	25	В наличии	Запрос
GD-MSLB-050-050-SS	Соединение MSL GW BSP 2", для шланга 50 мм, AISI 316	50	25	В наличии	Запрос
GD-MSLB-050-050-SSE	Соединение MSL GW BSP 2", для шланга 50 мм, AISI 316 / E-CTFE	50	25	В наличии	Запрос
GD-MSLB-050-050-SSEC	Соединение MSL GW BSP 2", для шланга 50 мм, AISI 316 / CF-E-CTFE	50	25	В наличии	Запрос
GD-MSLB-050-050-ST	Соединение MSL GW BSP 2", для шланга 50 мм, оцинкованная сталь	50	25	В наличии	Запрос
GD-MSLB-065-050-MS	Соединение MSL GW BSP 2.1/2", для шланга 50 мм, латунь	50	25	В наличии	Запрос
GD-MSLB-065-050-SS	Соединение MSL GW BSP 2.1/2", для шланга 50 мм, AISI 316	50	25	В наличии	Запрос
GD-MSLB-065-065-MS	Соединение MSL GW BSP 2.1/2", для шланга 63/65 мм, латунь	65	25	В наличии	Запрос
GD-MSLB-065-065-SS	Соединение MSL GW BSP 2.1/2", для шланга 63/65 мм, AISI 316	65	25	В наличии	Запрос
GD-MSLB-065-065-SSE	Соединение MSL GW BSP 2.1/2", для шланга 63/65 мм, AISI 316 / E-CTFE	65	25	В наличии	Запрос
GD-MSLB-065-065-SSEC	Соединение MSL GW BSP 2.1/2", для шланга 63/65 мм, AISI 316 / CF-E-CTFE	65	25	В наличии	Запрос
GD-MSLB-080-065-MS	Соединение MSL GW BSP 3", для шланга 63/65 мм, латунь	65	25	В наличии	Запрос
GD-MSLB-080-075-MS	Соединение MSL GW BSP 3", для шланга 75 мм, латунь	75	25	В наличии	Запрос
GD-MSLB-080-075-SS	Соединение MSL GW BSP 3", для шланга 75 мм, AISI 316	75	25	В наличии	Запрос
GD-MSLB-080-075-SSE	Соединение MSL GW BSP 3", для шланга 75 мм, AISI 316 / E-CTFE	75	25	В наличии	Запрос
GD-MSLB-080-075-SSEC	Соединение MSL GW BSP 3", для шланга 75 мм, AISI 316 / CF-E-CTFE	75	25	В наличии	Запрос
GD-MSLB-080-075-ST	Соединение MSL GW BSP 3", для шланга 75 мм, сталь оцинкованная	75	25	В наличии	Запрос
GD-MSLB-080-080-MS	Соединение MSL GW BSP 3", для шланга 80 мм, латунь	80	25	В наличии	Запрос
GD-MSLB-100-100-MS	Соединение MSL GW BSP 4", для шланга 100 мм, латунь	100	25	В наличии	Запрос
GD-MSLB-100-100-SS	Соединение MSL GW BSP 4", для шланга 100 мм, AISI 316	100	25	В наличии	Запрос
GD-MSLB-100-100-SSE	Соединение MSL GW BSP 4", для шланга 100 мм, AISI 316 / E-CTFE	100	25	В наличии	Запрос
GD-MSLB-100-100-SSEC	Соединение MSL GW BSP 4", для шланга 100 мм, AISI 316 / CF-E-CTFE	100	25	В наличии	Запрос
