Какие типы датчиков положения совместимы с Односторонний цилиндр ISO 15552 тип A и как их установить в продольные канавки?

Односторонний цилиндр ISO 15552 тип A Format — suderinamas su šiais padėties jutiklių tipais: - Magnetiniai reed kontaktai (mechaniniai): paprasti, pigūs, montuojami į ilgines gembes, reikalauja magneto ant stūmoklio. - Indukciniai jutikliai: bekontaktiai, patikimi, veikia metaliniams stūmokliams su atitinkamu magnetu arba specialiu žiedu. - Hall (Chalq) jutikliai: jautrūs magnetiniam laukui, kompaktiški, skirti tikslesniam nustatymui. - Kapacitiniai jutikliai: rečiau naudojami dėl aplinkos įtakos, tinkami specifinėms užduotims. Montavimas į ilgines gembes: 1. Pasirinkite tinkamo tipo jutiklį pagal stūmoklio sprendimą (magnetas arba metalas) ir apsaugos klasę. 2. Įstatykite jutiklį į vieną iš trijų angočių profilio; naudokite skirtą laikiklį arba liekamos jungtys, jei reikia. 3. Užfiksuokite jutiklį varžtais arba spynelėmis pagal gamintojo nurodymus, palikdami galimybę sureguliuoti padėtį. 4. Prijunkite kabelį per sandarų įžeminimą ar jungtį, užtikrinkite IP apsaugą ir tinkamą izoliaciją. 5. Patikrinkite veikimą: užtikrinkite, kad magnetas ant stūmoklio sutaptų su jutiklio zona per visą darbinį judesį (Ø 32–63 mm, eiga 30–200 mm), bei atitiktų darbo sąlygas (0,4–10 bar, −10…+80 °C, poliuritaninis sandarinimas). Rekomendacija: pasirinkti jutiklius su atitinkama temperatūros ir apsaugos klase bei montavimo priedais, kad būtų užtikrinta ilgaamžiškumas ir patikimumas.

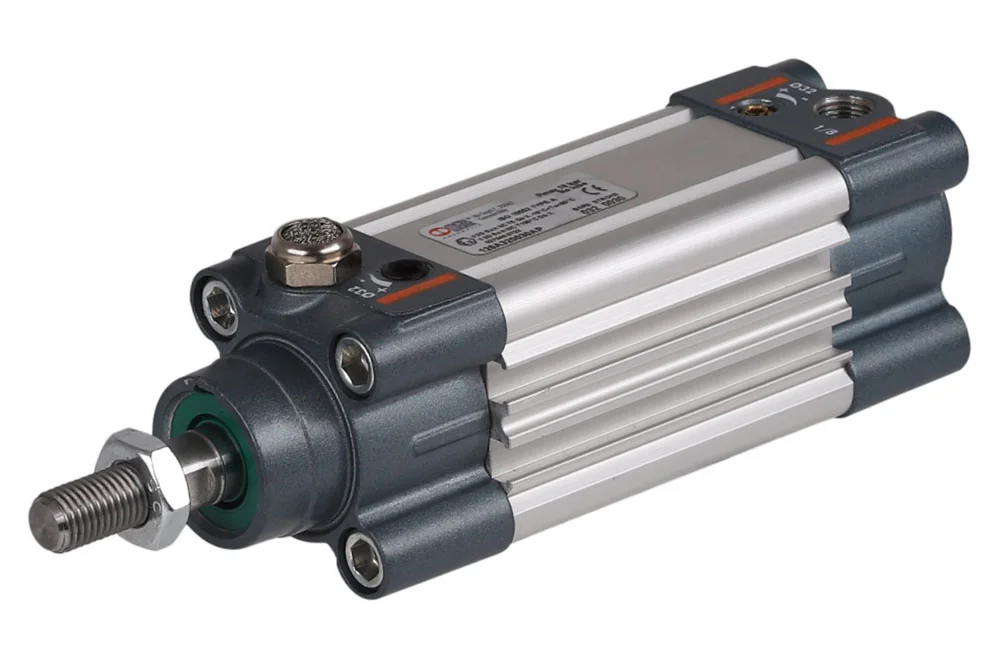

Односторонний цилиндр ISO 15552 тип A

Все продукты, Пневматические цилиндры/

Детали

Максимальная рабочая температура [°C]	80
Минимальная рабочая температура [°C]	-10

Односторонний цилиндр ISO 15552 тип A, имеет крышку, выполненную из высоконапорного алюминиевого литья, и профиль, изготовленный из анодированного, калиброванного алюминия, который содержит на трех стенках продольные канавки, позволяющие непосредственный монтаж и защиту датчиков положения поршня. Эти же канавки служат для непосредственного монтажа клапанов и других механических частей. Диаметр поршня: Ø 32 ÷ 63 мм. Рабочий ход: от 30 до 200 мм. Рабочее давление: от 0,4 до 10 бар. Уплотнение: полиуретан. Рабочая температура: от -10°C до +80°C.

Список вариантов продукта

Артикул	Название варианта	DN	BAR	Наличие	Действия
MW-126A320030AP	Цилиндр VDMA ISO 15552 32-0030	-	10	В наличии	Запрос
MW-126A320050AP	Цилиндр VDMA ISO 15552 32-0050	-	10	В наличии	Запрос
MW-126A320130AP	Цилиндр VDMA ISO 15552 32-0130	-	10	В наличии	Запрос
MW-126A400030AP	Цилиндр VDMA ISO 15552 40-0030	-	10	В наличии	Запрос
MW-126A400080AP	Цилиндр VDMA ISO 15552 40-0080	-	10	В наличии	Запрос
MW-126A400100AP	Цилиндр VDMA ISO 15552 40-0100	-	10	В наличии	Запрос
MW-126A500050AP	Цилиндр VDMA ISO 15552 50-0050	-	10	В наличии	Запрос
MW-126A500060AP	Цилиндр VDMA ISO 15552 50-0060	-	10	В наличии	Запрос
MW-126A500130AP	Цилиндр VDMA ISO 15552 50-0130	-	10	В наличии	Запрос
MW-126A630030AP	Цилиндр VDMA ISO 15552 63-0030	-	10	В наличии	Запрос
MW-126A630080AP	Цилиндр VDMA ISO 15552 63-0080	-	10	В наличии	Запрос
MW-126A630200AP	Цилиндр VDMA ISO 15552 63-0200	-	10	В наличии	Запрос

Вам требуется больший объем продукции или индивидуальное предложение?

Позвоните нам: +7 7212 90 93 95 или напишите нам: karaganda@tubes-international.com

ОТПРАВИТЬ ЗАПРОС

Односторонний цилиндр ISO 15552 тип A, имеет крышку, выполненную из высоконапорного алюминиевого литья, и профиль, изготовленный из анодированного, калиброванного алюминия, который содержит на трех стенках продольные канавки, позволяющие непосредственный монтаж и защиту датчиков положения поршня. Эти же канавки служат для непосредственного монтажа клапанов и других механических частей. Диаметр поршня: Ø 32 ÷ 63 мм. Рабочий ход: от 30 до 200 мм. Рабочее давление: от 0,4 до 10 бар. Уплотнение: полиуретан. Рабочая температура: от -10°C до +80°C.
