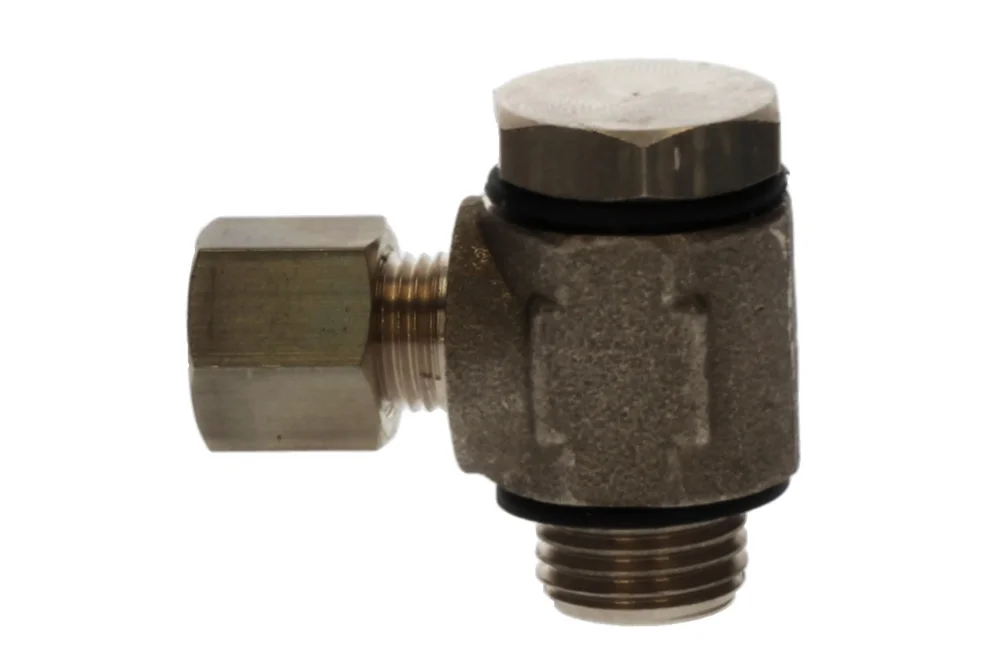

Присоединительная муфта BANJO с наружной резьбой BSP, латунь, тип AI 13550

Q: Как правильно монтировать Присоединительная муфта BANJO с наружной резьбой BSP, латунь, тип AI 13550, чтобы обеспечить герметичность соединения?

Kaip teisingai sumontuoti Присоединительная муфта BANJO с наружной резьбой BSP, латунь, тип AI 13550, kad užtikrinti sandarumą? 1. Paruoškite vamzdį: nukirpkite galą tiesiai, nuvalykite nuo burr’ų ir nuimkite išorinius teršalus. Vamzdžio išorinis skersmuo turi atitikti nurodytą diapazoną (4–22 mm). 2. Uždėkite žiedą: užstumkite NBR sandarinimo žiedą ant vamzdžio taip, kad jis gulėtų lygiagrečiai galui ir būtų tolygus. Patikrinkite, kad žiedas neapvytęs ir nepažeistas. 3. Sumontuokite movą/veržlę: nustumkite veržlę per vamzdį iki sandarinimo žiedo. Įsitikinkite, kad veržlė tinkamai sėdi ir nėra pasvirusi. 4. Įstatykite vamzdį į jungties lizdą: įstumkite vamzdį su žiedu į Присоединительная муфта BANJO с наружной резьбой BSP, латунь, тип AI 13550 lizdą iki kontakto taško. Žiedas turi gulėti tarp vamzdžio ir lizdo. 5. Užveržkite veržlę: prisukite veržlę prie išorinio sriegio BSP kol ji vienodai prispaus žiedą ir vamzdį prie lizdo. Veržimo jėga turi būti pakankama, kad deformuotų žiedą ir užtikrintų sandarumą, bet nepažeistų vamzdžio arba žiedo. 6. Patikrinkite sandarumą: atlikite slėgio arba vizualinę patikrą (nuotėkio testą) darbe esant rekomenduojamam temperatūros diapazonui (-20°C…+80°C). Jei reikia, šiek tiek priveržkite veržlę, bet venkite perveržimo. Laikykitės standarto EN 1254-2 ir gamintojo nurodymų. Nenaudokite pažeistų žiedų; NBR sandarikliai netinka ilgalaikiam veikimui esant temperatūroms už nurodyto intervalo arba agresyvioms chemikalų sąlygoms.

Все продукты, Наконечники и низкодавленые соединители/

Детали

Mатериал	B — латунь (бронза)

Присоединительная деталь BANJO с наружной резьбой BSP тип AI 13550 предназначена для соединения медных, латунных, стальных, алюминиевых труб и т.д., а также труб и шлангов из пластика (например, полиамид). Диапазон наружных диаметров соединяемых труб от 4 до 22 мм. Герметичность соединения достигается за счет обжатия кольца на соединяемой трубе и одновременного прижатия трубы с кольцом к гнезду с помощью гайки. Стандарт: EN 1254-2. Материал: латунь. Уплотнение: NBR. Рабочая температура: от -20°C до +80°C.

Список вариантов продукта

Артикул	Название варианта	DN	BAR	Наличие	Действия
AI-13550-04-02	Присоединительная муфта BANJO, трубка 4 мм, наружная резьба BSP 1/8	-	-	В наличии	Запрос
AI-13550-06-02	Банджо-фитинг, трубка 6 мм, наружная резьба BSP 1/8	-	-	В наличии	Запрос
AI-13550-06-04	Банджо-фитинг, трубка 6 мм, наружная резьба BSP 1/4	-	-	В наличии	Запрос
AI-13550-08-02	Присоединительная муфта BANJO, трубка 8 мм, наружная резьба BSP 1/8	-	-	В наличии	Запрос
AI-13550-08-04	Банджо-фитинг, трубка 8 мм, наружная резьба BSP 1/4	-	-	В наличии	Запрос
AI-13550-08-06	Банджо-фитинг, трубка 8 мм, наружная резьба BSP 3/8	-	-	В наличии	Запрос
AI-13550-10-04	Банджо фитинг, трубка 10 мм, наружная резьба BSP 1/4	-	-	В наличии	Запрос
AI-13550-10-06	Банджо-фитинг, трубка 10 мм, наружная резьба BSP 3/8	-	-	В наличии	Запрос
AI-13550-14-04	Банджо-фитинг, трубка 14 мм, наружная резьба BSP 1/4	-	-	В наличии	Запрос
AI-13550-14-06	Банджо фитинг, трубка 14 мм, наружная резьба BSP 3/8	-	-	В наличии	Запрос
AI-13550-14-08	Банджо-фитинг, трубка 14 мм, наружная резьба BSP 1/2	-	-	В наличии	Запрос
AI-13550-22-12	Присоединительная муфта BANJO, трубка 22 мм, наружная резьба BSP 3/4	-	-	В наличии	Запрос

Вам требуется больший объем продукции или индивидуальное предложение?

Позвоните нам: +7 7212 90 93 95 или напишите нам: karaganda@tubes-international.com

ОТПРАВИТЬ ЗАПРОС

Присоединительная деталь BANJO с наружной резьбой BSP тип AI 13550 предназначена для соединения медных, латунных, стальных, алюминиевых труб и т.д., а также труб и шлангов из пластика (например, полиамид). Диапазон наружных диаметров соединяемых труб от 4 до 22 мм. Герметичность соединения достигается за счет обжатия кольца на соединяемой трубе и одновременного прижатия трубы с кольцом к гнезду с помощью гайки. Стандарт: EN 1254-2. Материал: латунь. Уплотнение: NBR. Рабочая температура: от -20°C до +80°C.
