Ввертное соединение GE-BT, нержавеющая сталь: какие варианты серий (LL, L, S) рекомендуются для высокой вибронагрузки?

Ввертное соединение GE-BT, нержавеющая сталь Format: для высокой вибронагрузки рекомендуется серия S (тяжелая серия). Обоснование: серия S имеет повышенную прочность и жесткость по сравнению с L и LL, что обеспечивает большую стойкость к динамическим и циклическим нагрузкам при коэффициенте безопасности 2,5:1. Серии L и LL (легкая и очень легкая) подходят для менее интенсивных вибронагрузок и статических приложений, но при высоких вибрациях риск усталостного разрушения и ослабления уплотнения выше. Материал AISI 316 и наличие уплотнения на резьбе (тефлоновая лента или анаэробный герметик) важны для коррозионной стойкости и герметичности, но для вибростойкости первичный выбор — серия S.

Ввертное соединение GE-BT, нержавеющая сталь

Все продукты, Соединители для гидравлических труб/

Детали

Mатериал	нержавеющая сталь

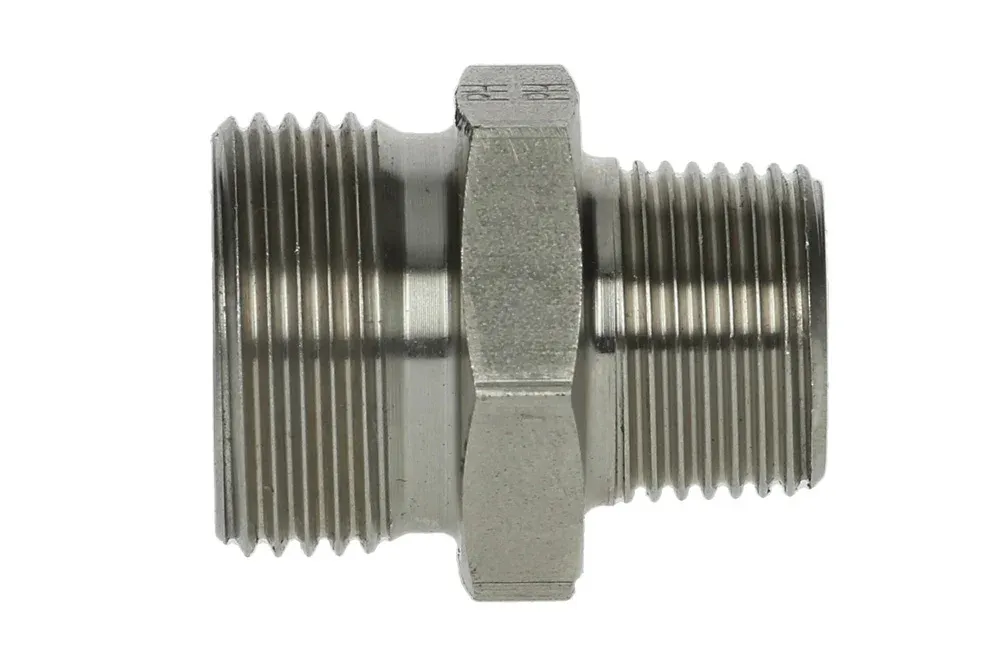

Присоединительная деталь DIN 2353 резьбовая, тип GE-BT: седло 24° DIN 2353 с метрической наружной резьбой и с наружной резьбой BSPT (уплотнение на резьбе – тефлоновой лентой или анаэробным герметиком). Коэффициент безопасности 2,5:1. Выпускается в вариантах: LL (очень легкая серия), L (легкая серия), S (тяжелая серия). Материал: сталь AISI 316.

Список вариантов продукта

Артикул	Название варианта	DN	BAR	Наличие	Действия
HD-GE-06L-BT-02-SS	Присоединительная деталь DIN 2353 GE 6L 1/8" BSPT, AISI 316	-	315	В наличии	Запрос
HD-GE-06L-BT-04-SS	Присоединительная деталь DIN 2353 GE 6L 1/4" BSPT, AISI 316	-	315	В наличии	Запрос
HD-GE-06L-BT-06-SS	Присоединительная деталь DIN 2353 GE 6L 3/8" BSPT, AISI 316	-	315	В наличии	Запрос
HD-GE-06LL-BT-02-SS	Присоединительная деталь DIN 2353 GE 6LL 1/8" BSPT, AISI 316	-	100	В наличии	Запрос
HD-GE-06S-BT-04-SS	Присоединительная деталь DIN 2353 GE 6S 1/4" BSPT, AISI 316	-	630	В наличии	Запрос
HD-GE-08L-BT-02-SS	Присоединительная деталь DIN 2353 GE 8L 1/8" BSPT, AISI 316	-	315	В наличии	Запрос
HD-GE-08L-BT-04-SS	Присоединительная деталь DIN 2353 GE 8L 1/4" BSPT, AISI 316	-	315	В наличии	Запрос
HD-GE-08L-BT-06-SS	Присоединительная деталь DIN 2353 GE 8L 3/8" BSPT, AISI 316	-	315	В наличии	Запрос
HD-GE-08L-BT-08-SS	Присоединительная деталь DIN 2353 GE 8L 1/2" BSPT, AISI 316	-	315	В наличии	Запрос
HD-GE-08S-BT-04-SS	Присоединительная деталь DIN 2353 GE 8S 1/4" BSPT, AISI 316	-	630	В наличии	Запрос
HD-GE-10L-BT-02-SS	Присоединительная деталь DIN 2353 GE 10L 1/8" BSPT, AISI 316	-	315	В наличии	Запрос
HD-GE-10L-BT-04-SS	Присоединительная деталь DIN 2353 GE 10L 1/4" BSPT, AISI 316	-	315	В наличии	Запрос
HD-GE-10L-BT-06-SS	Присоединительная деталь DIN 2353 GE 10L 3/8" BSPT, AISI 316	-	315	В наличии	Запрос
HD-GE-10L-BT-08-SS	Присоединительная деталь DIN 2353 GE 10L 1/2" BSPT, AISI 316	-	315	В наличии	Запрос
HD-GE-10S-BT-06-SS	Присоединительная деталь DIN 2353 GE 10S 3/8" BSPT, AISI 316	-	630	В наличии	Запрос
HD-GE-12L-BT-04-SS	Присоединительная деталь DIN 2353 GE 12L 1/4" BSPT, AISI 316	-	315	В наличии	Запрос
HD-GE-12L-BT-06-SS	Присоединительная деталь DIN 2353 GE 12L 3/8" BSPT, AISI 316	-	315	В наличии	Запрос
HD-GE-12L-BT-08-SS	Присоединительная деталь DIN 2353 GE 12L 1/2" BSPT, AISI 316	-	315	В наличии	Запрос
HD-GE-12S-BT-06-SS	Присоединительная деталь DIN 2353 GE 12S 3/8" BSPT, AISI 316	-	630	В наличии	Запрос
HD-GE-12S-BT-08-SS	Присоединительная деталь DIN 2353 GE 12S 1/2" BSPT, AISI 316	-	630	В наличии	Запрос
HD-GE-14S-BT-08-SS	Присоединительная деталь DIN 2353 GE 14S 1/2" BSPT, AISI 316	-	630	В наличии	Запрос
HD-GE-15L-BT-04-SS	Присоединительная деталь DIN 2353 GE 15L 1/4" BSPT, AISI 316	-	315	В наличии	Запрос
HD-GE-15L-BT-06-SS	Присоединительная деталь DIN 2353 GE 15L 3/8" BSPT, AISI 316	-	315	В наличии	Запрос
HD-GE-15L-BT-08-SS	Присоединительная деталь DIN 2353 GE 15L 1/2" BSPT, AISI 316	-	315	В наличии	Запрос
HD-GE-16S-BT-06-SS	Присоединительная деталь DIN 2353 GE 16S 3/8" BSPT, AISI 316	-	400	В наличии	Запрос
HD-GE-16S-BT-08-SS	Присоединительная деталь DIN 2353 GE 16S 1/2" BSPT, AISI 316	-	400	В наличии	Запрос
HD-GE-18L-BT-06-SS	Присоединительная деталь DIN 2353 GE 18L 3/8" BSPT, AISI 316	-	315	В наличии	Запрос
HD-GE-18L-BT-08-SS	Присоединительная деталь DIN 2353 GE 18L 1/2" BSPT, AISI 316	-	315	В наличии	Запрос
HD-GE-18L-BT-12-SS	Присоединительная деталь DIN 2353 GE 18L 3/4" BSPT, AISI 316	-	160	В наличии	Запрос
HD-GE-20S-BT-12-SS	Присоединительная деталь DIN 2353 GE 20S 3/4" BSPT, AISI 316	-	400	В наличии	Запрос
HD-GE-22L-BT-12-SS	Присоединительная деталь DIN 2353 GE 22L 3/4" BSPT, AISI 316	-	160	В наличии	Запрос
HD-GE-25S-BT-16-SS	Присоединительная деталь DIN 2353 GE 25S 1" BSPT, AISI 316	-	160	В наличии	Запрос
HD-GE-28L-BT-16-SS	Присоединительная деталь DIN 2353 GE 28L 1" BSPT, AISI 316	-	160	В наличии	Запрос
HD-GE-30S-BT-20-SS	Присоединительная деталь DIN 2353 GE 30S 1.1/4" BSPT, AISI 316	-	160	В наличии	Запрос
HD-GE-35L-BT-20-SS	Присоединительная деталь DIN 2353 GE 35L 1.1/4" BSPT, AISI 316	-	160	В наличии	Запрос
HD-GE-42L-BT-24-SS	Присоединительная деталь DIN 2353 GE 42L 1.1/2" BSPT, AISI 316	-	160	В наличии	Запрос

Вам требуется больший объем продукции или индивидуальное предложение?

Позвоните нам: +7 7212 90 93 95 или напишите нам: karaganda@tubes-international.com

ОТПРАВИТЬ ЗАПРОС

Присоединительная деталь DIN 2353 резьбовая, тип GE-BT: седло 24° DIN 2353 с метрической наружной резьбой и с наружной резьбой BSPT (уплотнение на резьбе – тефлоновой лентой или анаэробным герметиком). Коэффициент безопасности 2,5:1. Выпускается в вариантах: LL (очень легкая серия), L (легкая серия), S (тяжелая серия). Материал: сталь AISI 316.
