Нижняя многократная пластина для хомута DIN 3015 стандарт

Все продукты, Хомуты для гидравлических труб/

Детали

Mатериал	Сталь (чугун)

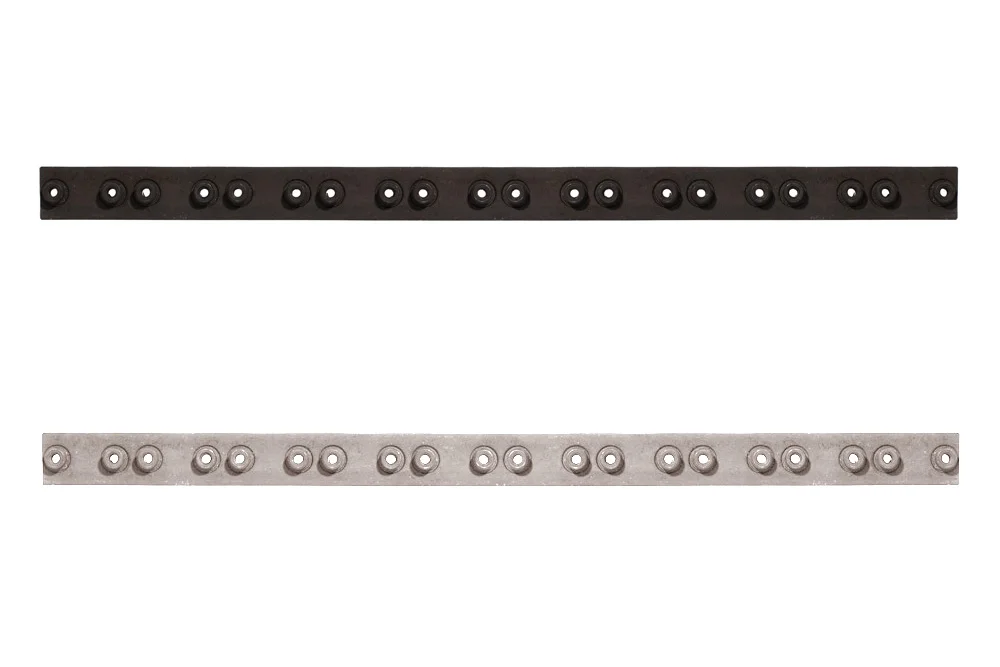

Нижняя многократная пластина для приварки для монтажа хомутов DIN 3015 стандарт тип 100/101. Для размерной группы 0 ÷ 3 количество хомутов: 10. Для размерной группы 4 ÷ 5 количество хомутов: 5. Для размерной группы 0 имеется одно отверстие под болт. Для размерной группы 1 ÷ 6 имеются два отверстия под болт. Материал: углеродистая сталь или сталь AISI 316L.

Список вариантов продукта

Номер артикула	Название варианта продукта	Номинальный внутренний диаметр	Рабочее давление [бар]
TC-APIM-0	Нижняя пластина многократного использования об. стандарт гр. 0	-	-
TC-APIM-0-SS	Нижняя пластина многократного использования стандарт гр. 0, AISI 316L	-	-
TC-APIM-1	Нижняя пластина многократного использования об. стандарт гр. 1	-	-
TC-APIM-1-SS	Нижняя многократная пластина стандарт гр. 1, AISI 316L	-	-
TC-APIM-2	Нижняя многократная пластина стандарт обр. гр. 2	-	-
TC-APIM-2-SS	Нижняя пластина многократного использования стандарт гр. 2, AISI 316L	-	-
TC-APIM-3	Нижняя пластина многократного использования стандарт гр. 3	-	-
TC-APIM-3-SS	Нижняя пластина многократного использования об. стандарт гр. 3, AISI 316L	-	-
TC-APIM-4	Нижняя пластина многократного использования стандарт гр. 4	-	-
TC-APIM-4-SS	Нижняя пластина многократного использования стандарт гр. 4, AISI 316L	-	-
TC-APIM-5	Нижняя пластина многократного использования стандарт гр. 5	-	-
TC-APIM-5-SS	Нижняя пластина многократного использования стандарт гр. 5, AISI 316L	-	-
TC-APIM-6	Нижняя многократная пластина стандарт обр. толщина 6	-	-
TC-APIM-6-SS	Нижняя многократная пластина стандартная толщина 6, AISI 316L	-	-

Нижняя многократная пластина для приварки для монтажа хомутов DIN 3015 стандарт тип 100/101. Для размерной группы 0 ÷ 3 количество хомутов: 10. Для размерной группы 4 ÷ 5 количество хомутов: 5. Для размерной группы 0 имеется одно отверстие под болт. Для размерной группы 1 ÷ 6 имеются два отверстия под болт. Материал: углеродистая сталь или сталь AISI 316L.
