Ввертное настраиваемое соединение JIC с наружной резьбой BSP из углеродистой стали, тип TE-BG

Q: Как правильно устанавливать Ввертное настраиваемое соединение JIC с наружной резьбой BSP из углеродистой стали, тип TE-BG, чтобы обеспечить герметичность уплотнительного кольца?

Norint užtikrinti sandarumą naudojant Ввертное настраиваемое соединение JIC с наружной резьбой BSP из углеродистой стали, тип TE-BG, laikykitės šių žingsnių: 1. Patikrinkite detales: įsitikinkite, kad jungties paviršiai, уплотнительное кольцо ir фиксирующее кольцо švarūs, be pažeidimų ar burr’ų. Naudokite tinkamo dydžio BSP sriegį ir JIC 37° sėdynę. 2. Sumontuokite уплотнительное кольцо ant jungties kūno taip, kad jis sėdėtų lygiu paviršiumi palei sėdynę. Fiksirующее кольцо turi laikyti уплотнительное кольцо vietoje, neužlenkiant jo kraštų. 3. Pajungimo kampas: priveržkite taip, kad уплотнительное кольцо kontaktuotų su JIC 37° sėdyne tolygiai – hermetizacija vyksta per spaudimą tarp уплотнительного кольца ir 37° paviršiaus. 4. Sukimo momento kontrolė: naudokite raktą ir priveržkite pagal gamintojo nurodytą momentą; per didelis priveržimas gali deformuoti уплотнительное кольцо, per mažas – nepasieks sandarumo. Jei specifikacijų nėra, pradėkite nuo rekomenduojamo priveržimo JIC/BSP kombinuotoms jungtims ir koreguokite pagal sandarumo bandymą. 5. Patikra: po montavimo atlikite slėgio bandymą ir vizualiai patikrinkite, ar nėra nuotėkio. Jei pastebimi kapiliariniai nuotėkiai, atsukite, patikrinkite уплотнительное кольцо ir fiksavimo žiedą, pakeiskite, jei reikia, ir pakartotinai sumontuokite. Laikydamiesi šių veiksmų užtikrinsite, kad Ввертное настраиваемое соединение JIC с наружной резьбой BSP из углеродистой стали, тип TE-BG bus hermetiška ir patikima.

Все продукты, Соединители для гидравлических труб/

Детали

Mатериал	Сталь (чугун)
Стандартная длина [м]	10

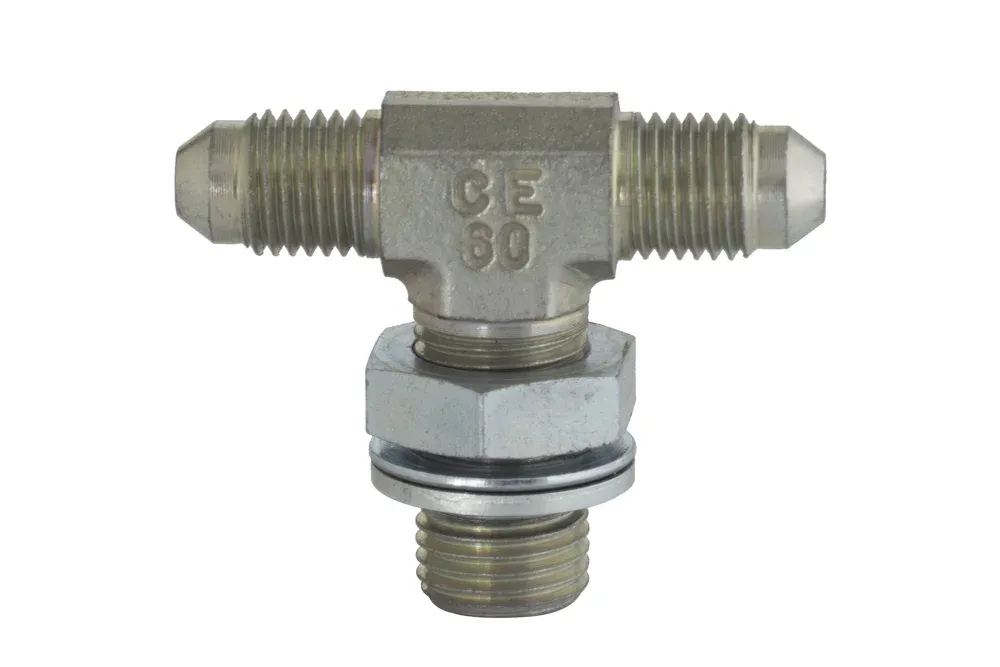

Настраиваемый ввертной фитинг «Т» JIC 37° с наружной резьбой BSP (уплотнение с помощью уплотнительного кольца с фиксирующим кольцом). Материал: углеродистая сталь, оцинкованная.

Список вариантов продукта

Артикул	Название варианта	DN	BAR	Наличие	Действия
HJ-TE-07-BG-02	Тройниковый фитинг GZ JIC 7/16"-20 / GZ BSP 1/8"	-	350	В наличии	Запрос
HJ-TE-07-BG-04	Тройниковый фитинг GZ JIC 7/16"-20 / GZ BSP 1/4"	-	315	В наличии	Запрос
HJ-TE-07-BG-06	Тройниковый фитинг GZ JIC 7/16"-20 / GZ BSP 3/8"	-	250	В наличии	Запрос
HJ-TE-07-BG-08	Тройниковый фитинг GZ JIC 7/16"-20 / GZ BSP 1/2"	-	250	В наличии	Запрос
HJ-TE-08-BG-02	Тройник соединительный GZ JIC 1/2"-20 / GZ BSP 1/8"	-	350	В наличии	Запрос
HJ-TE-08-BG-04	Тройниковый фитинг GZ JIC 1/2"-20 / GZ BSP 1/4"	-	315	В наличии	Запрос
HJ-TE-08-BG-06	Тройниковый фитинг GZ JIC 1/2"-20 / GZ BSP 3/8"	-	250	В наличии	Запрос
HJ-TE-09-BG-04	Тройниковый фитинг GZ JIC 9/16"-18 / GZ BSP 1/4"	-	315	В наличии	Запрос
HJ-TE-09-BG-06	Тройниковый фитинг GZ JIC 9/16"-18 / GZ BSP 3/8"	-	250	В наличии	Запрос
HJ-TE-09-BG-08	Тройниковый фитинг GZ JIC 9/16"-18 / GZ BSP 1/2"	-	250	В наличии	Запрос
HJ-TE-12-BG-04	Тройниковый фитинг GZ JIC 3/4"-16 / GZ BSP 1/4"	-	315	В наличии	Запрос
HJ-TE-12-BG-06	Тройниковый фитинг GZ JIC 3/4"-16 / GZ BSP 3/8"	-	250	В наличии	Запрос
HJ-TE-12-BG-08	Тройниковый фитинг GZ JIC 3/4"-16 / GZ BSP 1/2"	-	250	В наличии	Запрос
HJ-TE-12-BG-12	Тройниковый фитинг GZ JIC 3/4"-16 / GZ BSP 3/4"	-	250	В наличии	Запрос
HJ-TE-14-BG-06	Тройниковый фитинг GZ JIC 7/8"-14 / GZ BSP 3/8"	-	250	В наличии	Запрос
HJ-TE-14-BG-08	Тройниковый фитинг GZ JIC 7/8"-14 / GZ BSP 1/2"	-	250	В наличии	Запрос
HJ-TE-14-BG-12	Тройниковый фитинг GZ JIC 7/8"-14 / GZ BSP 3/4"	-	250	В наличии	Запрос
HJ-TE-17-BG-08	Тройниковый фитинг GZ JIC 1.1/16"-12 / GZ BSP 1/2"	-	250	В наличии	Запрос
HJ-TE-17-BG-12	Тройниковый фитинг GZ JIC 1.1/16"-12 / GZ BSP 3/4"	-	250	В наличии	Запрос
HJ-TE-17-BG-16	Тройниковый фитинг GZ JIC 1.1/16"-12 / GZ BSP 1"	-	200	В наличии	Запрос
HJ-TE-21-BG-12	Тройниковый фитинг GZ JIC 1.5/16"-12 / GZ BSP 3/4"	-	250	В наличии	Запрос
HJ-TE-21-BG-16	Тройниковый фитинг GZ JIC 1.5/16"-12 / GZ BSP 1"	-	200	В наличии	Запрос
HJ-TE-21-BG-20	Тройниковый фитинг GZ JIC 1.5/16"-12 / GZ BSP 1.1/4"	-	200	В наличии	Запрос
HJ-TE-26-BG-16	Тройниковый фитинг GZ JIC 1.5/8"-12 / GZ BSP 1"	-	200	В наличии	Запрос
HJ-TE-26-BG-20	Тройниковый фитинг GZ JIC 1.5/8"-12 / GZ BSP 1.1/4"	-	200	В наличии	Запрос
HJ-TE-30-BG-20	Тройниковый фитинг GZ JIC 1.7/8"-12 / GZ BSP 1.1/4"	-	200	В наличии	Запрос
HJ-TE-30-BG-24	Тройниковый фитинг GZ JIC 1.7/8"-12 / GZ BSP 1.1/2"	-	160	В наличии	Запрос

Вам требуется больший объем продукции или индивидуальное предложение?

Позвоните нам: +7 7212 90 93 95 или напишите нам: karaganda@tubes-international.com

ОТПРАВИТЬ ЗАПРОС

Настраиваемый ввертной фитинг «Т» JIC 37° с наружной резьбой BSP (уплотнение с помощью уплотнительного кольца с фиксирующим кольцом). Материал: углеродистая сталь, оцинкованная.
