Какие размеры и резьба у гайки JIC из нержавеющей стали, тип M, для соединения с фитингом JIC 37° и прецизионной трубкой?

Гайка JIC из нержавеющей стали, тип M skirta jungti su JIC 37° jungtimi ir precizinėmis be siūlių hidraulinėmis vamzdelių. Pagal standartus JIC (SAE J514 / ISO 8434-2) tipo M veržlės dydžiai ir sriegiai sutampa su įprastiniais JIC matmenimis. Dažniausiai naudojami dydžiai (išorinis vamzdžio diametras / jungties dydis) ir atitinkami išoriniai sriegiai (UNF, 37° kėbulas): - 1/8" (0.125") — 7/16-20 UNF - 3/16" (0.1875") — 9/16-18 UNF - 1/4" (0.25") — 11/16-16 UNF - 5/16" (0.3125") — 13/16-16 UNF - 3/8" (0.375") — 1-1/16-12 UNF - 1/2" (0.5") — 1-5/16-12 UNF - 5/8" (0.625") — 1-5/8-12 UNF - 3/4" (0.75") — 1-7/8-12 UNF Medžiaga: AISI 316 nerūdijanti plienas. Jei reikia tikslaus dydžio, patikrinkite vamzdžio išorinį skersmenį ir standartinį JIC dydžių lentelę, kad parinktumėte tinkamą M tipo veržlę.

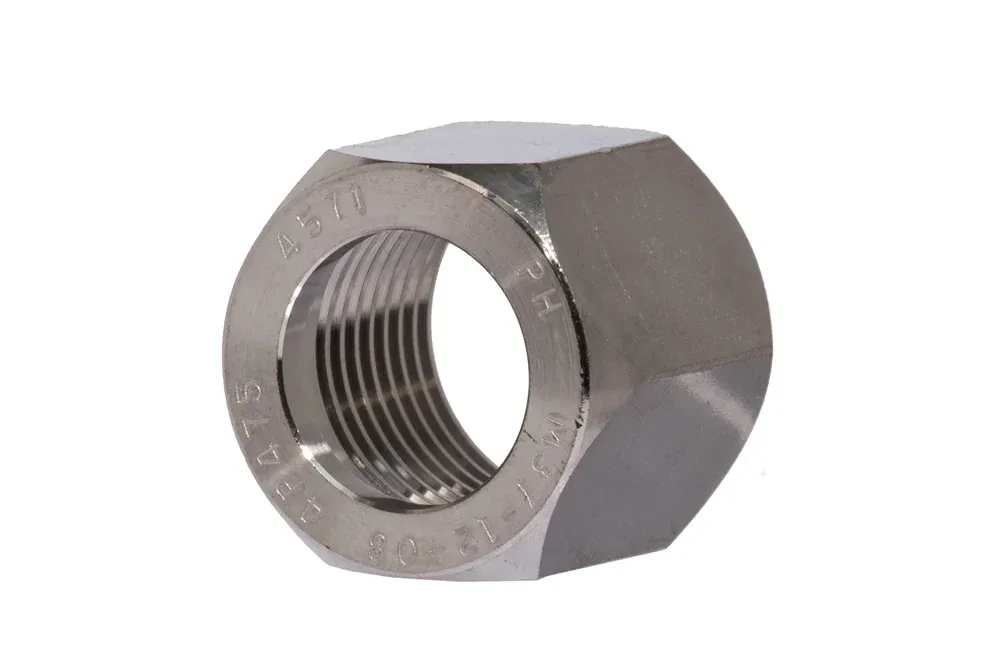

Гайка JIC из нержавеющей стали, тип M

Все продукты, Соединители для гидравлических труб/

Детали

Гайка предназначена для соединения фитинга JIC37° с гидравлической бесшовной прецизионной трубкой. Материал: сталь AISI 316.

Список вариантов продукта

Артикул	Название варианта	DN	BAR	Наличие	Действия
HJ-M-07-SS	Гайка JIC 7/16"-20, AISI 316	-	-	В наличии	Запрос
HJ-M-08-SS	Гайка JIC 1/2"-20, AISI 316	-	-	В наличии	Запрос
HJ-M-09-SS	Гайка JIC 9/16"-18, AISI 316	-	-	В наличии	Запрос
HJ-M-12-SS	Гайка JIC 3/4"-16, AISI 316	-	-	В наличии	Запрос
HJ-M-14-SS	Гайка JIC 7/8"-14, AISI 316	-	-	В наличии	Запрос
HJ-M-17-SS	Гайка JIC 1.1/16"-12, AISI 316	-	-	В наличии	Запрос
HJ-M-21-SS	Гайка JIC 1.5/16"-12, AISI 316	-	-	В наличии	Запрос
HJ-M-26-SS	Гайка JIC 1.5/8"-12, AISI 316	-	-	В наличии	Запрос
HJ-M-30-SS	Гайка JIC 1.7/8"-12, AISI 316	-	-	В наличии	Запрос
