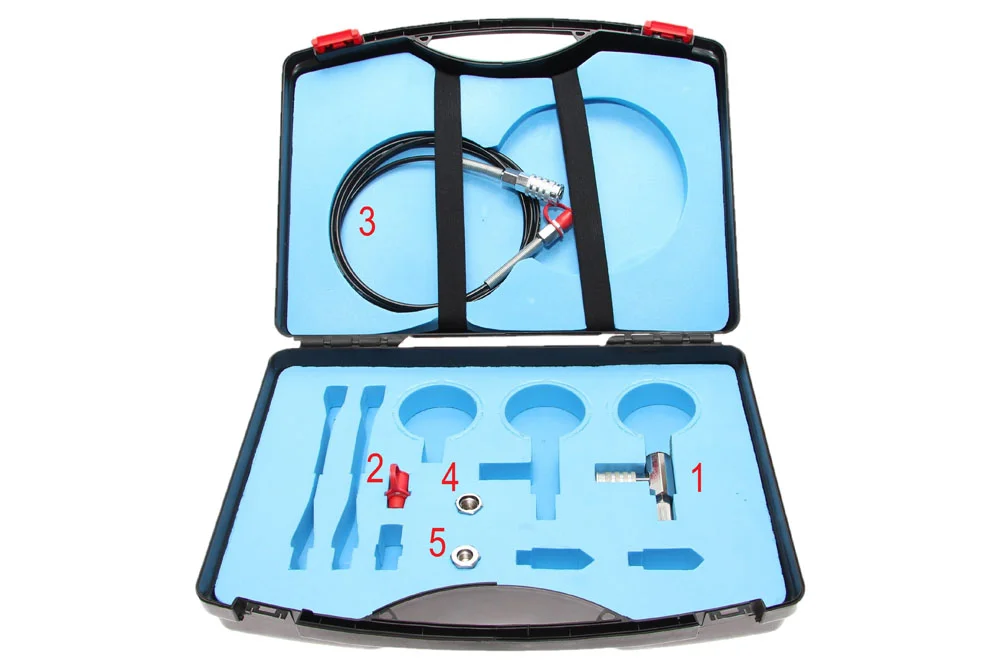

Комплект оснащён миниатюрными измерительными быстросъёмными соединениями DN1,2 шведского производства, предназначенными для измерения статического и динамического давления и вакуума в гидравлических системах. Основаны на классической конструкции быстросъёмного соединения типа «push to connect» с блокирующим механизмом штекера, состоящим из шариков, пружины и стопорной втулки. Гнездо и штекер оснащены клапанами, обеспечивающими соединение и разъединение без утечек, а также герметичность даже при вакууме 90%. Измерительные штекеры изготовлены из закалённой стали, долговечны и не требуют обслуживания. Соединения с наружной резьбой уплотняются уплотнительным кольцом, утопленным в торцевую поверхность (тип A), или уплотнительным кольцом у торцевой поверхности (тип B). Это обеспечивает простую и быструю настройку соединений. Остальные элементы измерительного комплекта: манометры (в комплект не входят), установленные в измерительных держателях, адаптеры и измерительные шланги. Воздухоотводный клапан в измерительном держателе позволяет удалить пузырьки воздуха из системы, что повышает точность измерения динамического давления. Комплект может применяться для измерения давления на машинах, оснащённых измерительными штекерами TEMA SYSTEM 100 (некоторые рабочие машины, например VOLVO, HIAB, SAMSUNG), или путём установки штекеров в систему на время измерения. Гибкий адаптер TA-M-139 позволяет использовать комплект для измерения на широко применяемых соединениях с резьбой M16x2. Для измерений с помощью комплекта можно использовать любой подходящий тип манометра (в комплект не входит) с типовым манометрическим присоединением с наружной резьбой 1/4” BSP. Рекомендуемое исполнение манометра: манометр 63 мм тип FM-631 — присоединение снизу. Уплотнение манометра в гнезде держателя с помощью шайбы на резьбу и уплотнительного кольца 10,8×2,2 или манометрической шайбы внутри гнезда. Комплект поставляется в пластиковом чемодане и содержит следующие элементы: 1. Измерительный держатель для подключения при низком давлении (присоединение для манометра 1/4” BSP, гнездо быстросъёмного соединения, воздухоотводчик). 2. Измерительный штекер, наружная резьба 1/8″ BSP, тип A, пластиковая заглушка. 3. Измерительный шланг (DN2, 630 бар), L=2,5 м со штекером быстросъёмного соединения TA-M-120 и гнездом TA-M-150. 4. Адаптер, внутренняя резьба 1/4″ BSP / наружная резьба 1/8″ BSP, тип A. 5. Адаптер, внутренняя резьба 1/8″ BSP / наружная резьба 1/4″ BSP, тип B. Уплотнение: резина NBR. Рабочее давление: до 600 бар, для штекеров TA-M-120 — 400 бар.
