Как правильно устанавливать Корпус угольника BANJO, тип R28, чтобы обеспечить герметичность при многократных сборках?

Корпус угольника BANJO, тип R28 Format: Norint užtikrinti sandarumą daugkartinių surinkimų metu, laikykitės šių taisyklių: 1. Paruošimas: patikrinkite, ar visos detalės ( корпус, varžtai, žarnų antgaliai, tarpinė NBR) švarios, be dulkių, riebalų ar pažeidimų. Pažeistas arba deformuotas tarpiklis pakeiskite. 2. Tarpiklio montavimas: įstatykite NBR tarpinę tiksliai į numatytą griovelį, netempti ir nepertempti jos. Užtikrinkite, kad tarpiklis būtų tolygiai sėdintis be išlinkimų. 3. Surinkimo eiga: sujunkite žarną ir korpusą lėtai, kad tarpiklis neišslinktų. Parenkite tinkamus varžtus serijos D ir priveržkite kryžmai palaipsniui, kad apkrova pasiskirstytų tolygiai. 4. Sukimo momento kontrolė: naudokite fiksuotą sukimo momentą rekomenduojamą gamintojo arba tokią, kuri neužspaustų plastiko (per daug nesuvaržykite — plastikas gali deformuotis ir prarasti sandarumą). 5. Patikra: po surinkimo atlikite slėgio arba vakuumo bandymą iki darbinio slėgio (12 bar) ir stebėkite nuotėkio požymius. Jei randamas nuotėkis, išardykite, patikrinkite tarpiklio padėtį ir paviršių bei surinkite iš naujo. 6. Daugkartinis naudojimas: NBR tarpikliai palaiko daugkartinį surinkimą, tačiau po kelių ciklų rekomenduojama patikrinti tarpiklio būklę ir prireikus pakeisti, ypač esant temperatūros svyravimams (-20°C…+60°C). Laikydamiesi šių nurodymų užtikrinsite mechaninį ir pneumatinį sandarumą при многократных сборках.

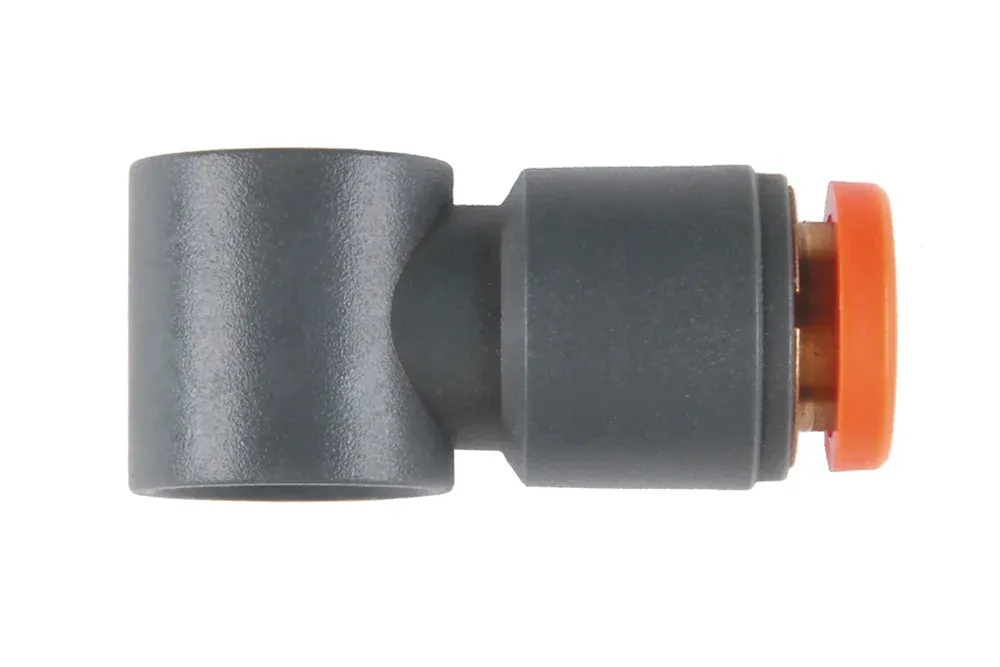

Корпус угольника BANJO, тип R28

Все продукты, Штекерные соединения/

Детали

Mатериал	P — материал (пластик)

Корпус колена BANJO, тип R28, для болтов серии D, предназначен для соединений шлангов и других элементов в пневматических системах. Легко и быстро в использовании для многократной сборки без потери герметичности с механической и пневматической стороны. Материал: пластик. Рабочее давление: 12 бар. Рабочая среда: вакуум, воздух. Рабочая температура: от -20°C до +60°C. Уплотнение: NBR.

Список вариантов продукта

Артикул	Название варианта	DN	BAR	Наличие	Действия
MW-2012102	Угловое соединение BANJO R28 шланг 4 мм, для болта BSP 1/8", пластик	-	12	В наличии	Запрос
MW-2012104	Угловое соединение BANJO R28 шланг 5 мм, для болта BSP 1/8", пластик	-	12	В наличии	Запрос
MW-2012106	Угловое соединение BANJO R28 шланг 6 мм, для болта BSP 1/8", пластик	-	12	В наличии	Запрос
MW-2012107	Угловое соединение BANJO R28 шланг 6 мм, для болта BSP 1/4", пластик	-	12	В наличии	Запрос
MW-2012108	Угловое соединение BANJO R28 шланг 8 мм, для болта BSP 1/8", пластик	-	12	В наличии	Запрос
MW-2012109	Угловое соединение BANJO R28 шланг 8 мм, для болта BSP 1/4", пластик	-	12	В наличии	Запрос
MW-2012110	Угловое соединение BANJO R28 шланг 8 мм, для болта BSP 3/8", пластик	-	12	В наличии	Запрос
MW-2012111	Угловое соединение BANJO R28 шланг 10 мм, для болта BSP 1/4", пластик	-	12	В наличии	Запрос
MW-2012112	Угловое соединение BANJO R28 шланг 10 мм, для болта BSP 3/8", пластик	-	12	В наличии	Запрос
MW-2012113	Угловое соединение BANJO R28 шланг 12 мм, для болта BSP 1/4", пластик	-	12	В наличии	Запрос
MW-2012114	Угловое соединение BANJO R28 шланг 12 мм, для болта BSP 3/8", пластик	-	12	В наличии	Запрос
MW-2012115	Угловое соединение BANJO R28 шланг 12 мм, для болта BSP 1/2", пластик	-	12	В наличии	Запрос

Вам требуется больший объем продукции или индивидуальное предложение?

Позвоните нам: +7 7212 90 93 95 или напишите нам: karaganda@tubes-international.com

ОТПРАВИТЬ ЗАПРОС

Корпус колена BANJO, тип R28, для болтов серии D, предназначен для соединений шлангов и других элементов в пневматических системах. Легко и быстро в использовании для многократной сборки без потери герметичности с механической и пневматической стороны. Материал: пластик. Рабочее давление: 12 бар. Рабочая среда: вакуум, воздух. Рабочая температура: от -20°C до +60°C. Уплотнение: NBR.
