Гидравлический фитинг DKR 90°, тип ZBW210, углеродистая сталь, цинк-никель совместим с моим гидравлическим шлангом и какой диаметр втулки нужен?

Taip, Гидравлический фитинг DKR 90°, тип ZBW210, углеродистая сталь, цинк-никель paprastai suderinamas su daugeliu metalinių hidraulinių žarnų, skirtų užspaudimo (crimp) jungtims. Svarbiausi suderinamumo veiksniai: - Žarnos tipas: ZBW210 (tipas Z su „uodega“) skirtas žarnoms, kurios reikalauja 60° sandarinimo konuso (DKR). Patikrinkite, ar jūsų žarna turi tokį konuso tipą. - Medžiaga ir danga: anglinis plienas su Zn-Ni danga (6–10 µm) tinka daugeliui pramoninių sąlygų ir užtikrina aukštą korozijos atsparumą. - Sriegis: vidinis BSP — žiūrėkite, ar sistema naudoja BSP sriegį. Kuris diametras втулки (uzspaudimo antgalio) reikalingas: - Diapazonas priklauso nuo konkretaus žarnos profilio (pvz., 1SN, 2SN, R1/R2, DIN, ISO) ir vidinio/ išorinio skersmens. Gamintojo techniniuose duomenyse arba kataloge ZBW210 paprastai nurodomas suderinamų žarnų tipas ir atitinkami втулки diametrai (pvz., 6, 8, 10, 12, 16, 20 mm). Rekomendacija: pateikite žarnos tipą ir išorinį skersmenį arba pažymėjimą (pvz., 1SN 6 mm), kad būtų nurodytas tikslus втулки diametras. Jei tokios informacijos nėra, susisiekite su tiekėju arba gamintojo katalogu ZBW210 dėl tikslių matmenų ir suderinamumo.

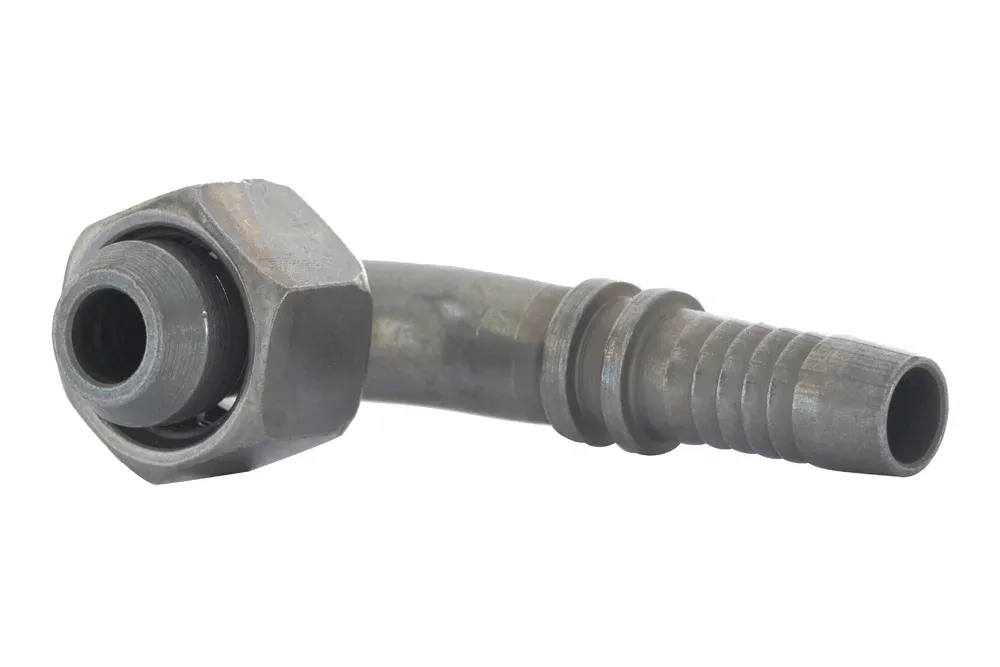

Гидравлический фитинг DKR 90°, тип ZBW210, углеродистая сталь, цинк-никель

Арматура для высоконапорных шлангов, Все продукты/

Детали

Mатериал	Сталь (чугун)
Стандартная длина [м]	6

Стандартный гидравлический наконечник (тип Z — с обычным «хвостом» для шланга), с внутренней резьбой BSP с гайкой, уплотнительный конус 60° (DKR), угловой 90°. Предназначен для обжима в гидравлических и промышленных шлангах с помощью обжимной втулки, подходящей для типа шланга. Поверхность покрыта цинк-никелем с толщиной слоя 6-10 мкм, который характеризуется очень высокой стойкостью к коррозии (до 720 часов без коррозии в соляной камере). Материал: углеродистая сталь, цинк-никель.

Список вариантов продукта

Артикул	Название варианта	DN	BAR	Наличие	Действия
TI-ZBW210-02-03-CN	Угловое соединение 90° ВР 1/8" BSP шланг 3/16", конус 60°, Zn-Ni	5	-	В наличии	Запрос
TI-ZBW210-02-04-CN	Конец 90° ВР 1/8" BSP, шланг 1/4", конус 60°, Zn-Ni	6	-	В наличии	Запрос
TI-ZBW210-04-04-CN	Конец 90° ВР 1/4" BSP, шланг 1/4", конус 60°, Zn-Ni	6	-	В наличии	Запрос
TI-ZBW210-06-04-CN	Конец 90° ВР 3/8" BSP, шланг 1/4", конус 60°, Zn-Ni	6	-	В наличии	Запрос
TI-ZBW210-06-05-CN	Конец 90° ВР 3/8" BSP, шланг 5/16", конус 60°, Zn-Ni	8	-	В наличии	Запрос
TI-ZBW210-06-06-CN	Конец 90° ВР 3/8" BSP, шланг 3/8", конус 60°, Zn-Ni	10	-	В наличии	Запрос
TI-ZBW210-08-06-CN	Конец 90° ВР 1/2" BSP, шланг 3/8", конус 60°, Zn-Ni	10	-	В наличии	Запрос
TI-ZBW210-08-08-CN	Конец 90° ВР 1/2" BSP, шланг 1/2", конус 60°, Zn-Ni	12	-	В наличии	Запрос
TI-ZBW210-10-08-CN	Конец 90° ВР 5/8" BSP, шланг 1/2", конус 60°, Zn-Ni	12	-	В наличии	Запрос
TI-ZBW210-10-10-CN	Конец 90° ВР 5/8" BSP, шланг 5/8", конус 60°, Zn-Ni	16	-	В наличии	Запрос
TI-ZBW210-12-08-CN	Конец 90° ВР 3/4" BSP, шланг 1/2", конус 60°, Zn-Ni	12	-	В наличии	Запрос
TI-ZBW210-12-10-CN	Угловое соединение 90° ВР 3/4" BSP, шланг 5/8", конус 60°, Zn-Ni	16	-	В наличии	Запрос
TI-ZBW210-12-12-CN	Конец 90° ВР 3/4" BSP, шланг 3/4", конус 60°, Zn-Ni	20	-	В наличии	Запрос
TI-ZBW210-16-12-CN	Конец 90° ВР 1" BSP, шланг 3/4", конус 60°, Zn-Ni	20	-	В наличии	Запрос
TI-ZBW210-16-16-CN	Конец 90° ВР 1" BSP, шланг 1", конус 60°, Zn-Ni	25	-	В наличии	Запрос

Вам требуется больший объем продукции или индивидуальное предложение?

Позвоните нам: +7 7212 90 93 95 или напишите нам: karaganda@tubes-international.com

ОТПРАВИТЬ ЗАПРОС

Стандартный гидравлический наконечник (тип Z — с обычным «хвостом» для шланга), с внутренней резьбой BSP с гайкой, уплотнительный конус 60° (DKR), угловой 90°. Предназначен для обжима в гидравлических и промышленных шлангах с помощью обжимной втулки, подходящей для типа шланга. Поверхность покрыта цинк-никелем с толщиной слоя 6-10 мкм, который характеризуется очень высокой стойкостью к коррозии (до 720 часов без коррозии в соляной камере). Материал: углеродистая сталь, цинк-никель.
