Гидравлический фитинг DKOL, тип ZMW121, легкая серия, сталь AISI 304

Гидравлический фитинг DKOL, тип ZMW121, легкая серия, сталь AISI 304 — рекомендacijos dėl O-žiedo dydžio ir susukimo momento (24° kūgis): - Rekomenduojamas O-žiedo dydis: naudokite O-žiedą pagal DIN 3771 arba ISO 3601 atitinkantį 24° kūgio DKOL nustatymams. Dažniausiai naudojami vidaus diametras (ID) pagal vidinį sriegio/konuso skersmenį: 6×1,5 mm (mažesniems dydžiams), 8×1,5 mm, 10×1,5 mm ir 12×1,5 mm. Medžiaga: NBR arba FKM (Viton) priklausomai nuo darbinės temperatūros ir skysčio cheminės sudėties. - Rekomenduojamas susukimo momentas (veržimo momentas): lengvajai serijai iš AISI 304, esant įprastoms sąlygoms, orientacinis momentas, priklausantis nuo sriegio dydžio: - M12: 15–20 Nm - M14: 20–30 Nm - M16: 30–40 Nm - M18: 40–50 Nm - M20: 50–60 Nm (jei naudojamas metr. sriegis kitų dydžių — koreguokite proporcingai) Pastabos: nurodymai yra orientaciniai; galutinį O-žiedo profilį ir dydį bei veržimo momentą patikrinkite pagal gamintojo techninę dokumentaciją arba atliekant sandarumą bandymus su konkrečiu žarnos tipu, slėgiu ir skysčiu.

Арматура для высоконапорных шлангов, Все продукты/

Детали

Mатериал	нержавеющая сталь

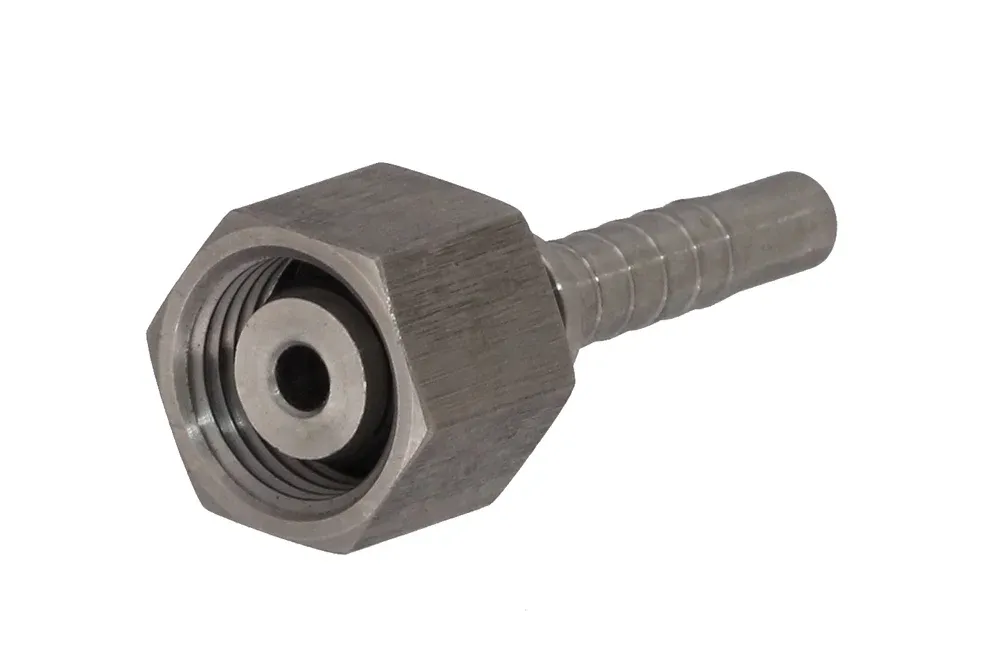

Стандартный гидравлический наконечник (тип Z — с обычным «хвостом» для шланга), с внутренней метрической резьбой и гайкой, уплотнение с помощью о-ринга на конусе 24° (DKOL), легкая серия. Предназначен для обжима в гидравлических и промышленных шлангах с помощью обжимной втулки, подходящей для типа шланга. Материал: сталь AISI 304.

Список вариантов продукта

Артикул	Название варианта	DN	BAR	Наличие	Действия
TI-ZMW121-14-04-SS304	Конец GW M14x1,5, шланг 1/4", 24°, уплотнительное кольцо, легкий, AISI 304	6	-	В наличии	Запрос
TI-ZMW121-16-04-SS304	Конец GW M16x1,5, шланг 1/4", 24°, уплотнительное кольцо, легкий, AISI 304	6	-	В наличии	Запрос
TI-ZMW121-18-05-SS304	Конец GW M18x1,5, шланг 5/16", 24°, уплотнительное кольцо, легкий, AISI 304	8	-	В наличии	Запрос
TI-ZMW121-18-06-SS304	Конец GW M18x1,5, шланг 3/8", 24°, уплотнительное кольцо, легкий, AISI 304	10	-	В наличии	Запрос
TI-ZMW121-22-08-SS304	Конец GW M22x1,5, шланг 1/2", 24°, уплотнительное кольцо, легкий, AISI 304	12	-	В наличии	Запрос
TI-ZMW121-26-10-SS304	Конец GW M26x1,5, шланг 5/8", 24°, уплотнительное кольцо VITON, легкий, AISI 304	16	-	В наличии	Запрос
TI-ZMW121-30-10-SS304	Конец GW M30x2, шланг 5/8", 24°, уплотнительное кольцо, легкий, AISI 304	16	-	В наличии	Запрос
TI-ZMW121-30-12-SS304	Конец GW M30x2, шланг 3/4", 24°, уплотнительное кольцо, легкий, AISI 304	20	-	В наличии	Запрос

Вам требуется больший объем продукции или индивидуальное предложение?

Позвоните нам: +7 7212 90 93 95 или напишите нам: karaganda@tubes-international.com

ОТПРАВИТЬ ЗАПРОС

Стандартный гидравлический наконечник (тип Z — с обычным «хвостом» для шланга), с внутренней метрической резьбой и гайкой, уплотнение с помощью о-ринга на конусе 24° (DKOL), легкая серия. Предназначен для обжима в гидравлических и промышленных шлангах с помощью обжимной втулки, подходящей для типа шланга. Материал: сталь AISI 304.
