Подходит ли Гидравлический наконечник DKR 45°, тип ZBW310, сталь AISI 316L для обжима с моей втулкой и каким должен быть диаметр шланга?

Taip, Гидравлический наконечник DKR 45°, тип ZBW310, сталь AISI 316L Format tinka obжимui su jūsų втулкой, jei втулка skirta tam pačiam šlangų tipui ir diametrui. Šis galvutės tipas (Z — su įprastu „uodega“ šlangai) turi 60° sandarinimo konusą (DKR) ir 45° kampą, todėl ji skirta obžimui hidrauliniuose ir pramoniniuose šlanguose naudojant atitinkamą obжимimo втулку. Medžiaga AISI 316L užtikrina atsparumą korozijai ir ilgaamžiškumą. Koks turi būti šlangos skersmuo: - Диаметр шланга turi atitikti tiek vidinį втулkos diametrą, tiek išorinį galvutės „uodegos“ diametrą. Standartiškai renkantis, pasirinkite шланга диаметр, kuris sutampa su втулkos nominaliu diametru, nurodytu gamintojo dokumentacijoje для ZBW310 DKR 45°. - Jei neturite gamintojo specifiacijos, pateikite konkretų втулkos modelį arba matmenis (išorinį втulkos diametrą ir vidinį šlango diametrą), kad būtų galima tiksliai patikrinti suderinamumą. Trumpai: Гидравлический наконечник DKR 45°, тип ZBW310, сталь AISI 316L Format — tinkamas, jei jūsų втулка skirtas tam pačiam типу šlangui ir diametrui; šlangos diametras turi atitikti втулkos ir galvutės matmenis.

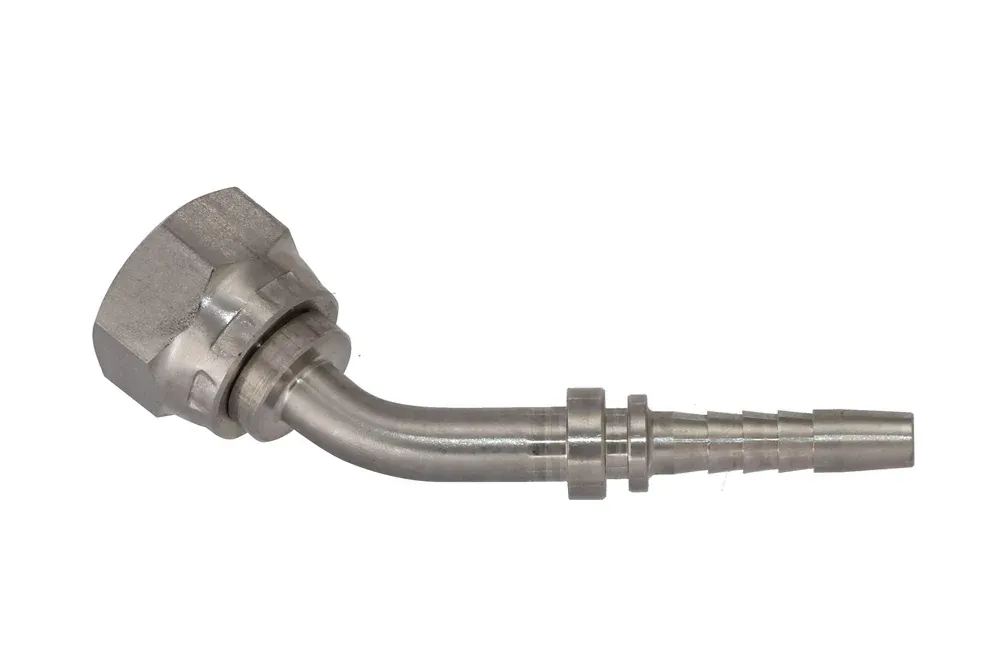

Гидравлический наконечник DKR 45°, тип ZBW310, сталь AISI 316L

Арматура для высоконапорных шлангов, Все продукты/

Детали

Mатериал	нержавеющая сталь

Стандартный гидравлический наконечник (тип Z — с обычным «хвостом» для шланга), с внутренней резьбой BSP с гайкой, уплотнительный конус 60° (DKR), угловой 45°. Предназначен для обжима в гидравлических и промышленных шлангах с помощью обжимной втулки, подходящей для типа шланга. Материал: сталь AISI 316L.

Список вариантов продукта

Номер артикула	Название варианта продукта	Номинальный внутренний диаметр	Рабочее давление [бар]
TI-ZBW310-04-03-SS	Конец 45° ВР 1/4" BSP, шланг 3/16", конус 60°, AISI 316L	5	450
TI-ZBW310-04-04-SS	Конец 45° ВР 1/4" BSP, шланг 1/4", конус 60°, AISI 316L	6	450
TI-ZBW310-06-04-SS	Конец 45° ВР 3/8" BSP, шланг 1/4", конус 60°, AISI 316L	6	445
TI-ZBW310-06-05-SS	Конец 45° ВР 3/8" BSP, шланг 5/16", конус 60°, AISI 316L	8	445
TI-ZBW310-06-06-SS	Конец 45° ВР 3/8" BSP, шланг 3/8", конус 60°, AISI 316L	10	445
TI-ZBW310-08-06-SS	Конец 45° GW 1/2" BSP, шланг 3/8", конус 60°, AISI 316L	10	415
TI-ZBW310-08-08-SS	Конец 45° ВР 1/2" BSP, шланг 1/2", конус 60°, AISI 316L	12	415
TI-ZBW310-10-10-SS	Конец 45° ВР 5/8" BSP, шланг 5/8", конус 60°, AISI 316L	16	350
TI-ZBW310-12-10-SS	Конец 45° ВР 3/4" BSP, шланг 5/8", конус 60°, AISI 316L	16	350
TI-ZBW310-12-12-SS	Конец 45° GW 3/4" BSP, шланг 3/4", конус 60°, AISI 316L	20	350
TI-ZBW310-16-12-SS	Конец 45° ВР 1" BSP, шланг 3/4", конус 60°, AISI 316L	20	280
TI-ZBW310-16-16-SS	Конец 45° ВР 1" BSP, шланг 1", конус 60°, AISI 316L	25	280
TI-ZBW310-20-20-SS	Конец 45° GW 1.1/4" BSP, шланг 1.1/4", конус 60°, AISI 316L	32	210
TI-ZBW310-24-24-SS	Конец 45° ВР 1.1/2" BSP, шланг 1.1/2", конус 60°, AISI 316L	38	185
TI-ZBW310-32-32-SS	Конец 45° ВР 2" BSP, шланг 2", конус 60°, AISI 316L	50	175

Стандартный гидравлический наконечник (тип Z — с обычным «хвостом» для шланга), с внутренней резьбой BSP с гайкой, уплотнительный конус 60° (DKR), угловой 45°. Предназначен для обжима в гидравлических и промышленных шлангах с помощью обжимной втулки, подходящей для типа шланга. Материал: сталь AISI 316L.
