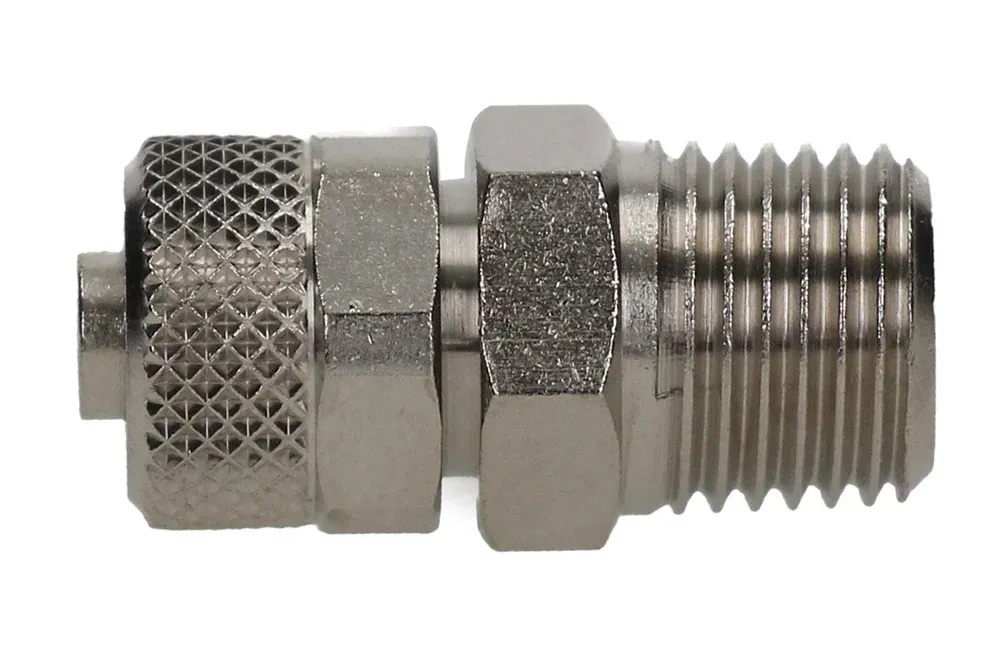

Соединитель с накидной гайкой для пневматических шлангов, с наружной резьбой BSPT, тип C1

Q: Как правильно установить Компрессионный фитинг для пневматических шлангов с наружной резьбой BSPT, тип C1, и какое максимальное рабочее давление допускается?

Компрессионный фитинг для пневматических шлангов с наружной резьбой BSPT, тип C1 — montavimas ir maksimalus darbinis slėgis: 1. Paruošimas: - Patikrinkite, kad sriegis yra BSPT (išorinis) ir atitinka fitingo dydį. - Įsitikinkite, kad šlangos galas yra švarus, be įtrūkimų ir tinkamai nupjautas stačiu kampu. 2. Montavimas: - Nusitraukite veržlę nuo fitingo ir, jei yra, įdėkite suspaudžiamą žiedą (ferrule) ant šlangos galo. - Užstumkite šlangą tiesiai ant fitingo antgalio iki stabdymo (kol pasieks galinį žiedą/užraktą). - Pastumkite ferrule prie antgalio (jei ji naudojama) ir užsukite veržlę rankomis. - Užveržkite veržlę raktu pagal gamintojo rekomendacijas—užveržimo kampas arba momentas paprastai nenurodytas čia, tad užveržkite tvirtai, bet nepertempdami, kad nepažeistumėte nikeliuotos bronzos detalės ir šlangos. - Patikrinkite sandarumą: atjunkite oro tiekimą, užpildykite sistemos slėgiu ir stebėkite nuotėkį. Jei reikia, papildomai priveržkite nedideliais posūkiais. 3. Maksimalus darbinis slėgis: - Maksimalus darbinis slėgis yra 18 bar. Pastaba: jei įrenginys veiks prie aukštų temperatūrų arba vibracijų, rekomenduojama atlikti bandymą realiomis sąlygomis arba konsultuotis su gamintoju dėl tikslių užveržimo momentų ir suderinamumo su konkrečia šlangos medžiaga.

Все продукты, Гнездовые соединения/

Соединитель с накидной гайкой для пневматических шлангов, с наружной резьбой BSPT, тип C1

Детали

Mатериал	B — латунь (бронза)

Насадной соединитель с наружной резьбой BSPT тип C1, предназначенный для соединения шлангов из мягких пластмасс. Соединение осуществляется путём надевания шланга на наконечник и зажима затягиванием гайки. Материал: никелированная латунь. Рабочее давление: 18 бар.

Список вариантов продукта

Артикул	Название варианта	DN	BAR	Наличие	Действия
MW-2301001	Прямой штуцер C1, шланг 6/4, наружная резьба BSPT 1/8	-	16	В наличии	Запрос
MW-2301002	Прямой штуцер C1, шланг 6/4, наружная резьба BSPT 1/4	-	16	В наличии	Запрос
MW-2301003	Прямой штуцер C1, шланг 8/6, наружная резьба BSPT 1/8	-	16	В наличии	Запрос
MW-2301004	Прямой штуцер C1, шланг 8/6, наружная резьба BSPT 1/4	-	16	В наличии	Запрос
MW-2301005	Прямой штуцер C1, шланг 8/6, наружная резьба BSPT 3/8	-	16	В наличии	Запрос
MW-2301006	Прямой штуцер C1, шланг 10/8, наружная резьба BSPT 1/4	-	16	В наличии	Запрос
MW-2301007	Прямой штуцер C1, шланг 10/8, наружная резьба BSPT 3/8	-	16	В наличии	Запрос
MW-2301008	Прямой штуцер C1, шланг 10/8, наружная резьба BSPT 1/2	-	16	В наличии	Запрос
MW-2301009	Прямой штуцер C1, шланг 12/10, наружная резьба BSPT 3/8	-	16	В наличии	Запрос
MW-2301010	Прямой штуцер C1, шланг 12/10, наружная резьба BSPT 1/2	-	16	В наличии	Запрос
MW-2301015	Прямой штуцер C1, шланг 15/12,5, наружная резьба BSPT 1/2	-	16	В наличии	Запрос
MW-2301017	Прямой штуцер C1, шланг 5/3, наружная резьба BSPT 1/8	-	16	В наличии	Запрос
MW-2301020	Прямой штуцер C1, шланг 10/8, наружная резьба BSPT 1/8	-	16	В наличии	Запрос

Вам требуется больший объем продукции или индивидуальное предложение?

Позвоните нам: +7 7212 90 93 95 или напишите нам: karaganda@tubes-international.com

ОТПРАВИТЬ ЗАПРОС

Насадной соединитель с наружной резьбой BSPT тип C1, предназначенный для соединения шлангов из мягких пластмасс. Соединение осуществляется путём надевания шланга на наконечник и зажима затягиванием гайки. Материал: никелированная латунь. Рабочее давление: 18 бар.
